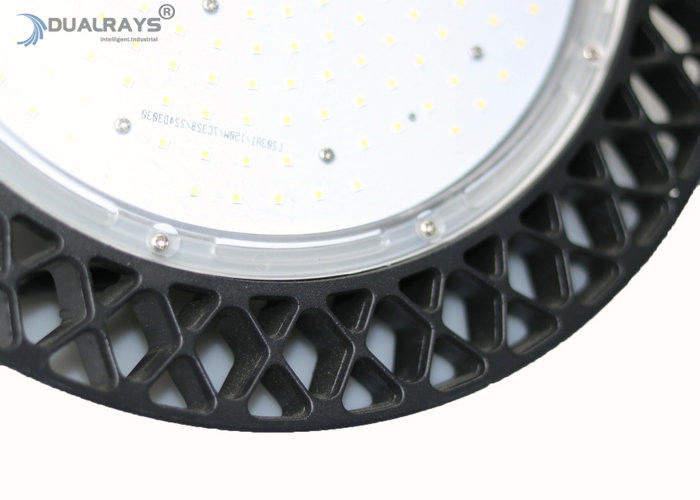

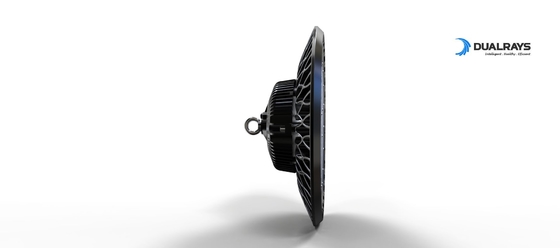

* آلیاژ آلومینیوم دایکست ADC12، قالب‌گیری یکپارچه، هدایت حرارتی عالی؛
* LED های SMD2835 با روشنایی بالا از SAN'AN / LUMILEDS، درایور توسعه‌یافته توسط DUALRAYS یا درایور SOSEN / اختیاری؛
* محافظت IP65 / IK08؛
* زاویه پرتو 60 درجه/90 درجه/120 درجه اختیاری؛
* پوشش پودری مقاوم در برابر خوردگی؛
تمام چراغ‌های LED ما مطابق با استاندارد CE، RoHS هستند.نصب‌های متعدد: آویز حلقه‌ای، نصب سقفی، نصب دیواری؛
* کنترل‌های هوشمند مختلف: 1-10 ولت، سنسور حرکت، سنسور نور روز، زیگبی و اضطراری؛
* 3 دمای رنگ قابل انتخاب (A: 3000-4000-5000K؛ B: 3000-4500-6000K؛ C: 4000-5000-6000K)؛
* توان قابل تنظیم با سوئیچ DIP به صورت استاندارد (100%-80%-60%)؛
* لنز نوری قابل تنظیم با سوئیچ DIP (60 درجه/90 درجه/110 درجه) اختیاری (نسخه PROLine 200 وات)؛
* بدون UV یا IR و کاملاً بدون جیوه؛
* L80/B10 @ 65,000 ساعت؛
* پشتیبانی سفارشی برای پروژه‌های خاص؛
گزینه‌ها:
> درایور: Meanwell//SOSEN.
> 3 دمای رنگ قابل انتخاب؛
> توان قابل تنظیم با سوئیچ DIP (100%-80%-60%)؛
> لنز نوری قابل تنظیم با سوئیچ DIP (60 درجه/90 درجه/110 درجه) اختیاری (نسخه PROLine 200 وات)
> کنترل‌ها و دیمینگ: 1-10 ولت، سنسور حرکت، سنسور نور روز، زیگبی و اضطراری؛
> رفلکتور: رفلکتور PC با / بدون پوشش. نصب لوله‌ای.
> نصب: آویز حلقه‌ای، نصب سقفی، نصب دیواری؛
> جایگزین منابع نور سنتی HID یا MH؛
> سالن‌های کارخانه و مناطق تولیدی؛
> انبارها و سالن‌های لجستیک؛
> فروشگاه‌های لوازم خانگی و فروشگاه‌های بزرگ؛
> استادیوم‌ها و سایر تأسیسات ورزشی؛
> جایگزین لامپ‌های سنتی؛
| توان/وات اندازه A / میلی‌متر اندازه B / میلی‌متر اندازه C / میلی‌متر اندازه D / میلی‌متر اندازه E / میلی‌متر |
| 100 φ250 φ184 125 180 205 |
| 150 φ290 φ226 125 180 205 |
| 200 φ330 φ265 125 180 205 |
| 240 φ360 φ300 125 184 205 |
| 300 φ360 φ300 125 184 205 |
| سیستم عمومی |
جنس بدنه: آلومینیوم دایکست با فشار بالا ADC12 EN AC-43000، EN AC-43100، EN AC-43400، EN
AC-44100، EN AC-47100 مطابق با استاندارد UNE EN 1706 با پوشش پودری |
| جنس دیفیوزر: PC تزریقی مطابق با استاندارد UNE-EN ISO 294-2:2019، فیلتر UV مشروط (IK08) |
| رنگ بدنه: مشکی متالیک (RAL9017)، رنگ‌های دیگر اختیاری |
| واشرهای آب‌بندی: فوم سیلیکونی |
اتلاف حرارت LED: از طریق بدنه آلومینیومی بدون پره ADC12، بدون سیالات رسانا. اتلاف همرفت غیرفعال
اطمینان از تماس حرارتی با ماژول‌های LED از طریق خمیر لحیم بدون سرب با رسانایی بالا |
| سیستم نوری: لنز نوری، رفلکتور PC/آلومینیوم اختیاری |
| پرداخت نهایی: پوشش رنگ پودری پلی استر، اسپری شده الکترواستاتیک و تصعید شده در کوره، مقاوم در برابر خوردگی |
| ارتفاع نصب توصیه شده: 5 - 15 متر |
| نگهداری: LED قابل تعویض نیست، درایور قابل تعویض است |
| درایور: جریان ثابت با توان قابل تنظیم اختیاری از طریق سوئیچ DIP، تعبیه شده در چراغ، از پیش سیم‌کشی شده |
| کنترل دیمینگ: خاموش/روشن | دیمینگ 1-10 ولت | DALI-2 | زیگبی |
| درجه حفاظت IP (ورود اجسام خارجی): IP65 |
| مقاومت در برابر ضربه IK (ضربه): IK08 |
| کلاس حفاظتی: کلاس I |
| سیم داغ: 750 درجه سانتی‌گراد (زیر 30 ثانیه) |
| گلند کابل: پلاستیکی M20x1.5 – IP68 | پلاستیکی M25x1.5 – IP68 (اختیاری) |
| نصب: آویز حلقه‌ای | نصب با براکت |
| عملکرد هوشمند: سنسور PIR با آستانه نور روز | سنسور مایکروویو با آستانه نور روز یا برداشت نور روز | اضطراری |
| نسبت خروجی نور رو به بالا: ULOR 0 |
| نسبت خروجی نور رو به پایین: DLOR 100% |
| سیستم الکتریکی |
| اتصال الکتریکی: 0.3 متر 3*1.0 میلی‌متر مربع به عنوان استاندارد، حداکثر سیم دیمینگ 3x2.5 میلی‌متر مربع + 2x1.5 میلی‌متر مربع، انتهای سیم آزاد، طول سیم سفارشی با دوشاخه EU/AU/US برای گزینه |
| ولتاژ اصلی: 100~277 ولت متناوب / 50/60 هرتز، 140-280 ولت مستقیم |
| ضریب توان (PF): ≥0.97 |
| اعوجاج هارمونیک کل (THD): <20% |
| حفاظت در برابر نوسان: DM: 6 کیلو ولت، CM: 6 کیلو ولت، معیار B |
SPD (اختیاری): نوع 2، محافظ اضافه ولتاژ گذرا 10 کیلو ولت و 20 کیلو آمپر. اتصال سری با فیوز حرارتی
قطع کننده برای حفاظت مؤثرتر در پایان عمر مفید |
| نوع خروجی: غیر SELV (غیر ایزوله) |
| ضریب سوسو زدن: <1% قابلیت درک اثرات استروبوسکوپیک (Pst) <1 |
| اندازه‌گیری دید استروبوسکوپیک (SVM): <0.4 |
| قابلیت درک اثرات استروبوسکوپیک (Pst): <1 |
| توان چراغ‌ها B10A B16A C10A C16A |
| 100 وات 6 10 11 17 |
| ماژول از طریق قطع کننده‌های مدار LSS 150 وات 4 6 6 10 |
| 200 وات 3 5 6 8 |
| 240 وات 3 4 5 7 |
| 300 وات 2 3 4 6 |
| سیستم فتومتری |
| LED ها: SMD2835 (1 وات) |
|
دمای رنگ (CCT): تک دمای رنگ (3000K | 4000K | 5000K | 5700K | 6500K)
3 دمای رنگ قابل انتخاب (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K برای انتخاب)
|
| شاخص نمود رنگ (CRI): >80Ra برای استاندارد (>90Ra برای CRI بالاتر موجود است) |
| ایمنی فتوبیولوژیکی: RG0 (بدون ریسک) |
| کلاس بهره‌وری انرژی (EEC): A++ |
| انحراف استاندارد تطابق رنگ (SDCM): <5 (SDCM<3 اختیاری) |
|
UGR (4H, 8H): 33.9 (عرضی)
33.9 (طولی)
|
| زاویه پرتو: 60 درجه | 90 درجه | 120 درجه اختیاری |
| طول عمر مفید متوسط چراغ: 65,000 ساعت (L80B10) |
| حفظ شار نوری در پایان عمر مفید >70% |
| راندمان نوری: 150 لومن بر وات (PROLine) | 170 لومن بر وات (PRIMELine) | 190 لومن بر وات (ULTRALine) اختیاری |
| توان نامی: 100 وات DIP (60/80 وات/100 وات) 150 وات DIP (100 وات/120 وات/150 وات) 200 وات DIP (120 وات/150 وات/200 وات) 240 وات DIP (150 وات/200 وات/240 وات) 300 وات DIP (180 وات/240 وات/300 وات) |
| (PRO) حداکثر 15,000 لومن حداکثر 22,500 لومن حداکثر 30,000 لومنحداکثر 36,000 لومن حداکثر 45,000 لومن |
|
شار نوری تحویل داده شده
@ 5000K، CRI>80 (PRIME) حداکثر 17,000 لومن حداکثر 25,500 لومن حداکثر 34,000 لومنحداکثر 40,800 لومن حداکثر 51,000 لومن
|
| (ULTRA) حداکثر 19,000 لومن حداکثر 28,500 لومن حداکثر 38,000 لومنحداکثر 45,600 لومن حداکثر 57,000 لومن |
| شرایط عملیاتی |
| دمای/رطوبت عملیاتی: -30 تا +60 درجه سانتی‌گراد (-22 درجه فارنهایت تا 140 درجه فارنهایت) / 5-85% RH، بدون میعان |
| دمای/رطوبت نگهداری: -30 تا +80 درجه سانتی‌گراد (-22 درجه فارنهایت تا 176 درجه فارنهایت) / 5-85% RH، بدون میعان |
| زمان مفید متوسط LED L80B10: ≥100,000 ساعت |
| طول عمر نامی (Tp<70 درجه سانتی‌گراد): تا 100,000 ساعت |
| MTBF درایور: 198,000 ساعت، MIL-HDBK-217F (25 درجه سانتی‌گراد) |
| مقاوم در برابر لرزش: 10-500 هرتز، 5G 12 دقیقه / 1 چرخه، دوره 72 دقیقه. هر کدام در امتداد محورهای X، Y، Z |
| نویز صوتی: <25 دسی‌بل (فاصله 30 سانتی‌متر، عملکرد عادی) |
| گارانتی: 5 سال (قابل تمدید تا 7 سال) |
| گواهینامه‌ها |
| گواهینامه جهانی: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed، SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| دستورالعمل‌های ایمنی: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| دستورالعمل‌های EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| سایر دستورالعمل‌ها: IEC 62262 | EN 13032-4 | EN 62471 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* تلرانس شار نوری، تلرانس توان و تلرانس دمای رنگ ±5%، 5000K و CRI>80.
* پرتو نور، توزیع شدت نور و راندمان نور مطابق با استاندارد EN ISO 17025:2005 برای سری استاندارد EN13032 و استاندارد LM-79 بررسی شده است.
* اطلاعات به‌روز محصول و شرایط عمومی گارانتی در وب‌سایت ما www.DUALRAYS.com موجود است.
* اطلاعات دقیق در مورد شار نوری و توان برای شاخص‌های فردی در برگه اطلاعات محصول ذکر شده است.
* مقادیر ممکن است به دلیل دسته‌بندی LED تغییر کنند.
* پارامترهای موجود در برگه اطلاعات برای Ta=25 درجه سانتی‌گراد، بر اساس 4000K/80Ra، 10% راندمان بالاتر با 70Ra ارائه شده‌اند.
1. ابتدا چراغ را خاموش کنید.
2. پوشش IP65 را با دست به دقت بردارید.
3. سوئیچ کشویی را با دست به تنظیم دلخواه تنظیم کنید - از هیچ ابزار فلزی استفاده نکنید.
4. پوشش IP65 را دوباره در جای خود قرار دهید.
5. چراغ را روشن کنید.
براکت را از نصب خارج کنید. براکت را با پیچ گوشتی روی های‌بای ثابت کنید، تمام شد.
سمت براکت، و سیم‌کشی 3 سیم به درایور. سنسور مایکروویو را در سمت دیگر وصل کنید.
بسته بندی.
برق را قطع کنید، سیم AC را وصل کنید.
اتصال دیمینگ (با درایور قابل دیمینگ)
1. سازگار با دیمینگ 0-10 ولت.
2. سیم‌ها را طبق نمودار بالا وصل کنید.
| توان/وات جعبه داخلی کارتن بیرونی تعداد/کارتن وزن خالص واحد وزن ناخالص/کارتن |
| 100 270x270x150 میلی‌متر 790x283x292 میلی‌متر 5 عدد 2.4 کیلوگرم 14.2 کیلوگرم |
| 150 310x310x150 میلی‌متر 790x323x332 میلی‌متر 5 عدد 2.6 کیلوگرم 15.6 کیلوگرم |
| 200 350x350x150 میلی‌متر 790x363x372 میلی‌متر 5 عدد 2.8 کیلوگرم 16.9 کیلوگرم |
| 240 380x380x150 میلی‌متر 790x393x402 میلی‌متر 5 عدد 3.1 کیلوگرم 18.2 کیلوگرم |
| 300 380x380x150 میلی‌متر 790x393x402 میلی‌متر 5 عدد 3.2 کیلوگرم 18.6 کیلوگرم |
لطفاً قبل از نصب، تمام دستورالعمل‌های زیر را بخوانید:
* برای جلوگیری از شوک الکتریکی، لطفاً اطمینان حاصل کنید که منبع تغذیه قبل از نصب قطع شده است.
* لامپ باید توسط یک برقکار یا تکنسین واجد شرایط مطابق با کد ملی برق و کدهای محلی مربوطه نصب و راه‌اندازی شود.
* لامپ را باز کرده و با دقت بررسی کنید، هرگونه آسیب را گزارش دهید و در صورت آسیب دیدن هر بخشی از محصول در حین حمل و نقل، تمام مواد بسته‌بندی را حفظ کنید.
* در صورت آسیب دیدن لامپ، از آن استفاده نکنید!
بیانیه:
طبق استاندارد بین‌المللی چراغ‌های LED، DUALRAYS رسماً اعلام می‌کند که محصولات سری چراغ‌های های‌بای LED DUALRAYS (UFO Highbay) فقط مجاز به استفاده در محیط‌های داخلی یا نیمه خارجی خنثی هستند. در عین حال، DUALRAYS گارانتی کامل محصولات را تضمین می‌کند.
هرگونه استفاده در محیط‌های شدید از جمله دماهای بالا/پایین، رطوبت بالا، شوری بالا، آمونیاک بالا و غیره بدون تأیید رسمی سازنده مجاز نیست. در صورت هرگونه استفاده نادرست، سیاست گارانتی دیگر تضمین نمی‌شود.
