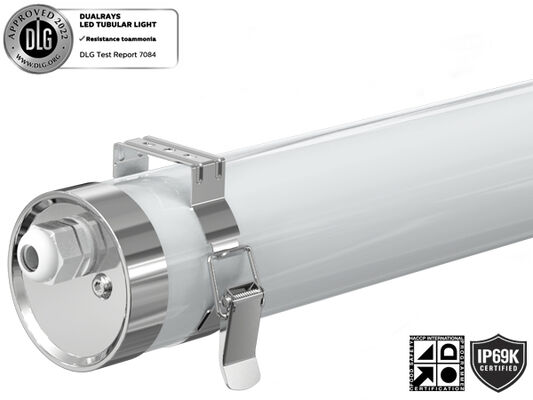

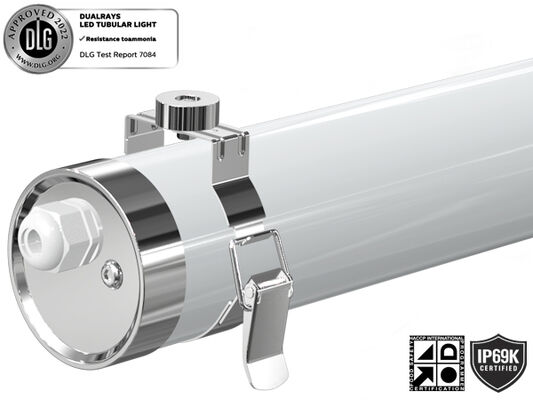

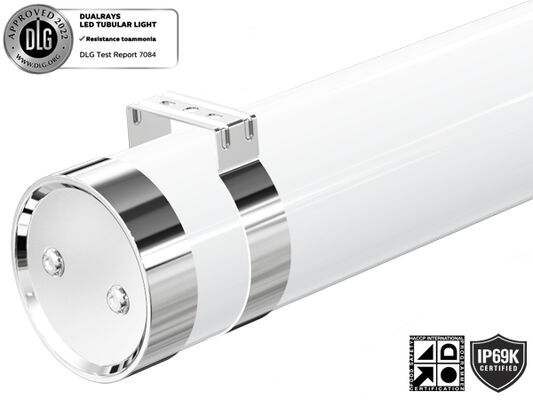

چراغ های دوقطبی MTB6 LED Marine Tubular Light IP66 IP69K IK10 محافظت بر روی مواد غیر خوردنی با کیفیت بالا - PMMA، پلی کربنات و فولاد ضد زنگ 304/316
چراغ لوله ای دریایی MTB6 LED از مواد غیر خوردنی با کیفیت بالا ساخته شده است - PMMA ، پلی کربنات و فولاد ضد زنگ 304/316 بنابراین با حفاظت IP66 ، IP69K و IK10 مطابقت دارد
الزامات
این لامپ ضد آب است و به دلیل ساخت بسیار انعطاف پذیر، مقاوم در برابر خوردگی و جت های آب، برای کار در مناطقی که در معرض رطوبت قرار دارند طراحی شده است.
با ورودی کابل در یک انتهای، آن را با دو کلیپ بهار است که به راحتی در دو انتهای لوله گیر می کند.
لامپ را می توان در هر موضعی بر روی دیوارهای فلزی یا سقف ها با پیچ ها یا حامل های مغناطیسی نصب کرد که هر کدام تا 5 کیلوگرم نیروی کششی را در بر می گیرند.

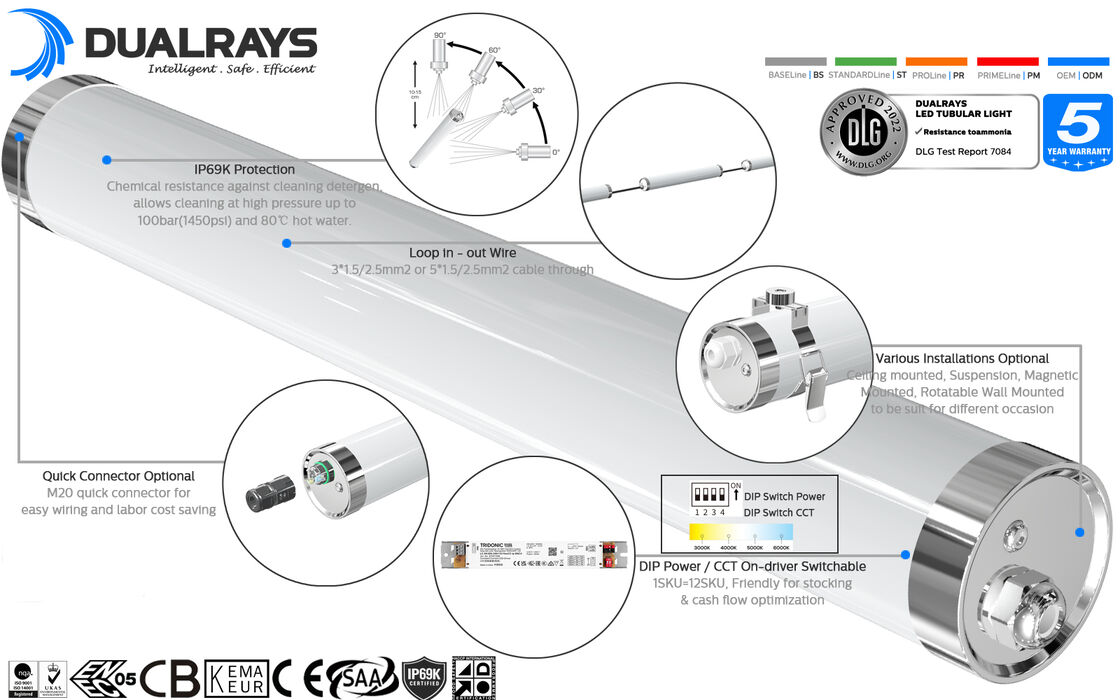

ویژگی های کلیدی و مشخصات
- لامپ های روشنایی بالا SAN'AN SMD2835 با راننده LIFUD/BOKE/AGT High PF بدون فلکر
- تنظیم قدرت سوئیچ DIP اختیاری است
- مقاومت در برابر فشار آب 100 بار (1450psi) و دمای تا 80°C
- IP69K PMMA IK06 ضد آمونیاک / UV و PC IK10 محافظت ضد UV
- زاویه های چند قطب: 120°/200°/280°/360° اختیاری
- سیم کشی تک یا دوگانه قابل اتصال اختیاری
- نصب متنوع: تعلیق، نصب روی دیوار، نگهدارنده مغناطیسی
- گزینه های کنترل هوشمند: 1-10V، DALI، سنسور حرکت، سنسور نور روز، Zigbee و اضطراری
- هیچ انتشار UV یا IR، کاملاً بدون جیوه
- L80/B10 @ 61000 ساعت طول عمر
- سفارشی سازی در دسترس برای پروژه های ویژه
گزینه های موجود
- راننده: TRIDONIC / BOKE راننده غیر خود
- کنترل ها و کمرنگ: 1-10V، DALI، حسگر حرکت، حسگر نور روز، Zigbee و اضطراری
- زاویه های پرتو: 120°/200°/280°/360° اختیاری
- نصب: تعلیق، نصب روی دیوار، نگهدارنده مغناطیسی
- مواد: PC/PMMA اختیاری

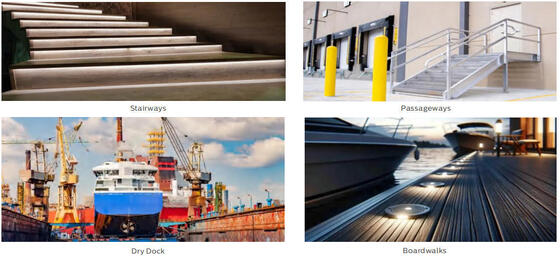

کاربرد های توصیه شده
- اسکله ها
- راه های عبور؛
- پله ها
- سایر مناطق کاری مرطوب
- مکان های بیرونی و داخلی
مشخصات فنی
سیستم عمومی
| مواد مسکن |
PC/PMMA اکستروید شده مطابق با استاندارد UNE-EN ISO 21305-1:2020، مشروط بر فیلتر UV (IK10) |
| مواد پخش کننده |
PC/PMMA اکستروید شده مطابق با استاندارد UNE-EN ISO 21305-1:2020، مشروط بر فیلتر UV (IK10) |
| رنگ محفظه |
سفید (RAL9016) ، سایر رنگ ها اختیاری هستند |
| بسته بندی مهر و موم |
فوم سیلیکونی |
| لامپ های دمایی |
از طریق بدن لامپ 6063 AL بدون باله، بدون مایعات رسانا. تبعید کنوکسیون منفعل که اطمینان از تماس حرارتی با ماژول های LED را از طریق پاست جوش بدون سرب تضمین می کند |
| ضد رطوبت |
دریچه تعادل فشار برای اطمینان از آزاد شدن رطوبت، جلوگیری از تهویه و حفظ ضخامت IP |
| تمومش کن |
به صورت الکترواستاتیک پاشیده شده و در فرون تزریق شده است. مقاوم به خوردگی |
| ارتفاع توصیه شده |
2 تا 8 متر |
| نگهداری |
سرپوش آخر با پیچ برای نصب |
| راننده |
جریان ثابت، در لامپ های داخلی، پیش از سیم کشی |
| کنترل ضخامت |
روشن کردن و خاموش کردن. 1-10 ولت کم نور. DALI-2. Mesh. |
| رتبه بندی IP |
IP67 / IP69K |
| رتبه بندی IK |
IK10 |
| طبقه محافظ |
کلاس I |
| سیم درخشان |
۸۵۰ درجه سانتیگراد (کمتر از ۳۰) |
| غده کابل |
غده کابل M20 (نیلونی یا SS304/316 غده کابل اختیاری) |
| نصب |
سقف نصب شده. تعلیق شده. مغناطیسی نصب شده. دیوار نصب شده. |
| تابع هوشمند |
حسگر PIR. حسگر مایکروویو. |
سیستم الکتریکی
| سیم کشی از طریق |
3*1.5 میلی متر مربع 5*1.5 میلی متر مربع 3*2.5 میلی متر مربع 5*2.5 میلی متر مربع سیم هایی برای انتخاب |
| ولتاژ اصلی |
220~240VAC/ 50/60Hz، 180-264VDC |
| فاکتور قدرت (PF) |
≥0.96 |
| تحریف هارمونیک کل (THD) |
<10% |
| نوع خروجی |
غیر SELV (غیر منزوی) |
| فاکتور فلکر |
< ۱٪ |
| اندازه گیری دید استروبوسکوپی (SVM) |
<0.4 |
| درک اثرات استروبوسکوپی (Pst) |
<1 |
| اتصال ترمینال |

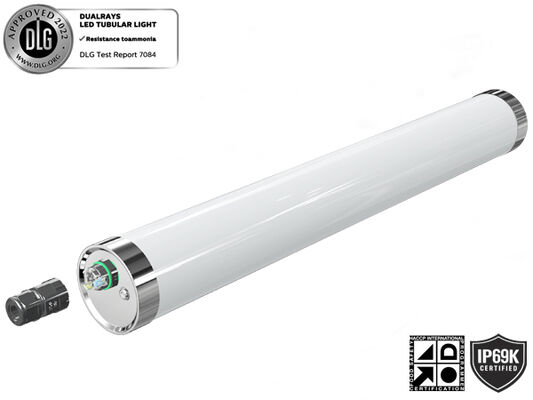

سرپوش آخر سریع برای سیم کشی آسان |
| قدرت چراغ ها |
B10A |
B16A |
C10A |
C16A |
| 20 وات |
70 |
110 |
98 |
158 |
| 30 وات |
46 |
74 |
66 |
104 |
| ۴۰ وات |
35 |
55 |
49 |
78 |
| 50 وات |
28 |
44 |
39 |
62 |
| ۶۰ وات |
23 |
37 |
34 |
52 |
سیستم فوتومتری
| لامپ های LED |
SMD2835 (1W) |
| CCT (درخشش رنگ مرتبط) |
یک CCT (3000K) |
| CRI (Colour Rendering Index) |
>80Ra برای استاندارد (>90Ra برای CRI بالاتر در دسترس) |
| ایمنی فوتوبیولوژیکی |
RG0 (عفونی از خطر) |
| EEC (کلاس بهره وری انرژی) |
A++ |
| SDCM (معيار انحراف تطابق رنگ) |
<5 (SDCM<3 اختیاری) |
| UGR (4H، 8H) |
24.9 (تقاطع) 23.4 (طول) |
| زاویه پرتو |
120 درجه 280 درجه 360 درجه اختیاری |
| میانگین طول عمر مفید چراغ |
61،000 ساعت (L80B10) |
| نگهداري نور در e.o.l. |
>70٪ |
| کارایی نور |
130LPW (PROLine) ∙ 160LPW (PRIMELine) اختیاری |

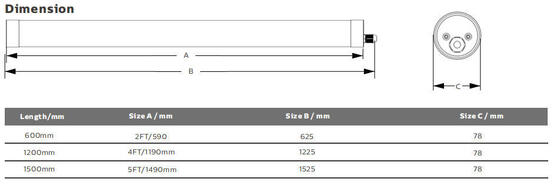

| طول |
2FT/600mm |
4FT/1200mm |
5FT/1500mm |
| قدرت نامی |
20 وات |
30 وات |
30 وات |
| لومن های تحویل داده شده @ 5000K، CRI>80 (PRO) |
2600 میلی متر |
3900 میلیمتر |
3900 میلیمتر |
| لومن های تحویل داده شده @ 5000K، CRI>80 (PRIME) |
3200 میلی متر |
4800 میلی متر |
4800 میلی متر |
شرایط عملیاتی
| درجه حرارت / رطوبت عملیات |
-20 ~ +60 °C (-4 °F ~ 140 °F) / 5 ~ 85٪ RH ، بدون فشرده سازی |
| دمای ذخیره / رطوبت |
-40 ~ +80 °C (-40 °F ~ 176 °F) / 5 ~ 85٪ RH، بدون فشرده سازی |
| متوسط زمان استفاده از ال ای دی L90B10 |
≥0.96 |
| مدت عمر نامی (Tp <70°C) |
تا 100000H |
| MTBF راننده |
500،000H، MIL-HDBK-217F ((25°C) |
| مقاومت در برابر لرزش |
10 ~ 500 هرتز، 5G 12 دقیقه / 1 چرخه، دوره برای 72 دقیقه. هر یک در امتداد محور X، Y، Z |
| سر و صدا |
<25dB (30 سانتی متر فاصله، عملکرد عادی) |
| ضمانت |
5 سال |
گواهینامه
| گواهی جهانی |
ENEC. CE. RoHS. D-mark. KEMA-KEUR درج شده، SAA. C-Tick. RCM. CB. |
| دستورالعمل های امنیتی |
EN 60598-1 EN 60598-2-3 EN 62493 IEC 62471 |
| دستورالعمل های EMC |
این ۵۵۵۰۱۵٬ این ۶۱۵۴۷٬ این ۶۱۰۰۰۳۲٬ این ۶۱۰۰۰۳۳۳٬ این ۶۱۳۴۷۲-۱۳٬ این ۶۱۳۴۷-۱٬ این ۶۲۳۸۴ |
| سایر دستورالعمل ها |
IEC 62262 EN 13032-4 EN 62717 EN 6272-1 EN 6272-2-1 EN 61643-11 |
* تحمل جریان نور، تحمل قدرت و تحمل دمای رنگ ± 5٪، 5000K و CRI> 80
* پرتو روشنایی، توزیع شدت نور و بهره وری نور که مطابق با استاندارد EN ISO 17025:2005 برای سری استاندارد EN13032 و استاندارد LM-79 بررسی شده است.
* اطلاعات محصول به روز شده و شرایط عمومی ضمانت در وب سایت ما www.DUALRAYS.com موجود است
* اطلاعات دقیق در مورد جریان های نوری و قدرت برای شاخص های فردی که در ورق اطلاعات محصول نشان داده شده است.
* مقادیر ممکن است به دلیل پوشاندن LED تغییر کنند.
* پارامترهای موجود در ورق داده برای Ta=25°C، بر اساس 4000K/80Ra، بهره وری 10٪ بالاتر با 70Ra
روش های نصب
سقف نصب شده
سوراخ پیچ بر روی سقف سوراخ پیچ بر روی سقف با پیچ
تعلیق
سوراخ پیچ بر روی سقف سوراخ کنید. به وسیله دست به طور محکم به لامپ فشار دهید. نصب و ثابت کردن قلاب نصب در سقف و کلیپ، سپس طول کیت تعلیق را تنظیم کنید.
نصب سقف چرخش پذیر
سوراخ پیچ بر روی سقف سوراخ پیچ بر روی لامپ با کلیپ ها
نصب مغناطیسی
کلیپ های 2PCS با حلقه های مغناطیسی را از بسته بندی قطعات خارج کنید. به وسیله کلیپ های مغناطیسی با دست محکم به لامپ کلیک کنید. لامپ را بر روی فلزی (Fe، Ni،Co) یا اشیاء آلیاژ آن به عنوان مورد نیاز.

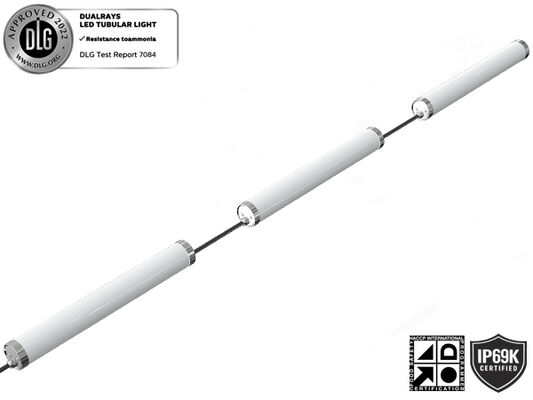

اتصال قابل اتصال

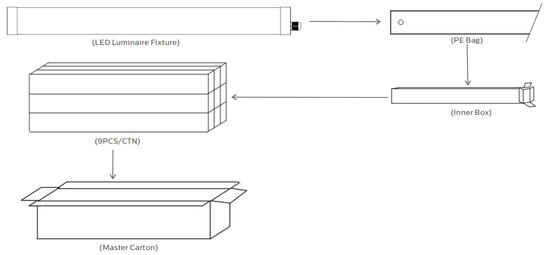

مشخصات بسته بندی
| طول/میلی متر |
جعبه داخلی |
کارتونی بیرونی |
مقدار تولیدی/CTN |
واحد NW |
G.W/کارتون |
| 600 |
733x93x93mm |
748x294x304 میلی متر |
9PCS |
1.4 کيلوگرم |
13.2 کيلوگرم |
| 1200 |
1333x93x93mm |
1348x294x304 میلی متر |
9PCS |
2.1 کیلوگرم |
19.8 کيلوگرم |
| 1500 |
1633x93x93mm |
1648x294x304mm |
9PCS |
2.8 کيلوگرم |
26.4 کيلوگرم |
دستورالعمل نصب و ایمنی
- برای جلوگیری از شوک الکتریکی، اطمینان حاصل کنید که منبع برق قبل از نصب خاموش شده است
- لامپ باید توسط یک برقکار یا تکنسین واجد شرایط مطابق با قانون ملی برق و قوانین محلی مربوطه نصب و استفاده شود.
- لامپ را با دقت پاک کنید و بررسی کنید، هر گونه آسیب را گزارش کنید و تمام مواد بسته بندی را ذخیره کنید اگر بخشی از آن در طول حمل و نقل آسیب دیده باشد
- اگر چراغ خراب شده است، از آن استفاده نکنید!
بیانیه سازنده
طبق استاندارد بین المللی لامپ های LED،DUALRAYS به طور رسمی ادعا می کند که محصولات سری DUALRAYS LED Highbay Light (UFO Highbay) فقط مجاز به استفاده در محیط خنثی داخلی یا نیمه خارجی هستند.. دوالریس تضمین کامل برای محصولات را قول می دهد. هر گونه محیط سخت از جمله دمای بالا / پایین، رطوبت بالا، نمک بالا، آمونیاک بالا و غیرهبدون تایید رسمی تولید کننده مجاز نیست.اگر هر گونه سوء استفاده رخ دهد، سیاست ضمانت دیگر تضمین نمی شود.
توانایی های شرکت
- تيم حرفه اي:>15 سال تجربه، کارخانه خود، >10 تیم مهندسان، ظرفیت تولید قدرتمند و سیستم مدیریت QC
- برند قابل اعتماد:ایجاد همکاری پایدار دراز مدت با مشتریان اروپایی، انبار در هلند برای خدمات بهتر
- شبیه سازی دیالکس:تیم مهندسی ما خدمات شبیه سازی بر اساس پارامترهای برنامه شما را ارائه می دهد
- استانداردهای کیفیت:تمام چراغ های LED مطابق با استانداردهای CE، RoHS با TUV، ENEC، VDE، SAA، C-Tick، LM79، LM80 هستند.
اطلاعات حمل و نقل
برای سفارشات کوچک، حمل و نقل سریع توصیه می شود. برای سفارشات انبوه، حمل و نقل دریایی یا قطار (مقصود اروپا) مقرون به صرفه ترین است اما بیشتر طول می کشد. برای سفارشات فوری، حمل و نقل سریع و سریع.ما پیشنهاد می کنیم حمل و نقل هوایی به فرودگاه به علاوه حمل و نقل شرکای حمل و نقل به درب شما.
