گزینه‌ها: LEDهای SMD2835 با روشنایی بالا SAN'AN / LUMILEDS، درایور توسعه‌یافته توسط DUALRAYS یا SOSEN / درایور اختیاری؛
گزینه‌ها: محافظت IP65 / IK08؛
گزینه‌ها: زاویه پرتو 60 درجه / 90 درجه / 120 درجه اختیاری؛
گزینه‌ها: پوشش رنگ پودری مقاوم در برابر خوردگی؛
گزینه‌ها: نصب‌های متعدد: آویز حلقه‌ای، نصب سقفی، نصب دیواری؛
سوال 2: چه روش‌های پرداختی را می‌توانید بپذیرید؟کنترل‌های هوشمند مختلف: 1-10 ولت، سنسور حرکت، سنسور نور روز، زیگبی و اضطراری؛
گزینه‌ها: 3 دمای رنگ اختیاری (A: 3000-4000-5000K؛ B: 3000-4500-6000K؛ C: 4000-5000-6000K)؛
گزینه‌ها: توان قابل تنظیم با سوئیچ DIP به صورت استاندارد (100%-80%-60%)؛
گزینه‌ها: بدون UV یا IR و کاملاً بدون جیوه؛
گزینه‌ها: L80/B10 @ 56,000 ساعت؛
گزینه‌ها: پشتیبانی سفارشی برای پروژه‌های خاص؛
گزینه‌ها: > درایور: درایور داخلی توسعه‌یافته توسط DUALRAYS، طراحی باریک، بادوام و فشرده.
> 3 دمای رنگ اختیاری؛
> توان قابل تنظیم با سوئیچ DIP (100%-80%-60%)؛
> کنترل‌ها و دیمینگ: 1-10 ولت، سنسور حرکت، سنسور نور روز، زیگبی و اضطراری؛
> بازتابنده: بازتابنده PC با / بدون پوشش. نصب لوله‌ای.

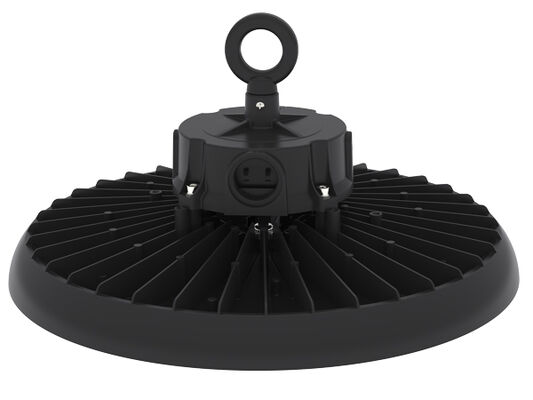

> نصب: آویز حلقه‌ای، نصب سقفی، نصب دیواری؛
> جایگزین منبع نور سنتی HID یا MH؛
> سالن‌های کارخانه و مناطق تولیدی؛
> انبارها و سالن‌های لجستیک؛
> فروشگاه‌های سخت‌افزار و مگاستورها؛
> استادیوم‌ها و سایر تأسیسات ورزشی؛
> جایگزینی لامپ سنتی؛

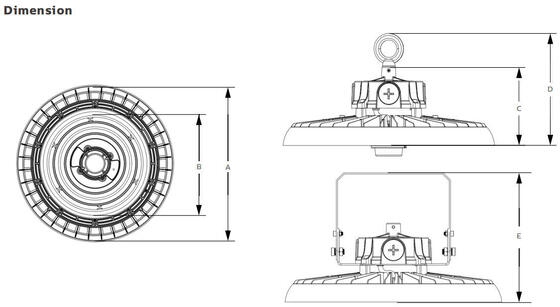

توان/وات اندازه A / میلی‌متر اندازه B / میلی‌متر اندازه C / میلی‌متر اندازه D / میلی‌متر اندازه E / میلی‌متر
100 Φ250 Φ184 119 166.5 197
| 150 Φ290 Φ226 119 166.5 197 |
| 200 Φ330 Φ265 119 166.5 197 |
| سیستم عمومی |
| جنس بدنه: آلومینیوم دایکاست فشار بالا ADC12 EN AC-43000، EN AC-43100، EN AC-43400، EN |
| AC-44100، EN AC-47100 مطابق با استاندارد UNE EN 1706 با پوشش پودری |
جنس دیفیوزر: PC تزریقی مطابق با استاندارد UNE-EN ISO 294-2:2019، فیلتر UV مشروط (IK08)
رنگ بدنه: مشکی متالیک (RAL9017)، رنگ‌های دیگر اختیاری |
| واشرهای آب‌بندی: فوم سیلیکونی |
| اتلاف حرارت LED: از طریق بدنه آلومینیومی بدون پره ADC12، بدون سیالات رسانا. اتلاف همرفت غیرفعال که تماس حرارتی با ماژول‌های LED را از طریق خمیر لحیم سرب‌دار با هدایت بالا تضمین می‌کند. |
| سیستم نوری: اپتیک لنز، بازتابنده PC/آلومینیومی اختیاری |
| پوشش: پوشش رنگ پودری پلی استر، اسپری شده الکترواستاتیک و تصعید شده در کوره، مقاوم در برابر |
| خوردگی |
ارتفاع نصب پیشنهادی: 5 - 15 متر
نگهداری: LED قابل تعویض نیست، درایور قابل تعویض است |
| درایور: جریان ثابت با توان قابل تنظیم اختیاری از طریق سوئیچ DIP، تعبیه شده در چراغ، از قبل سیم‌کشی شده |
| کنترل دیمینگ: خاموش/روشن | دیمینگ 1-10 ولت | DALI-2 | زیگبی |
| IP (درجه حفاظت در برابر نفوذ): IP65 |
| IK (مقاومت در برابر ضربه): IK08 |
| کلاس حفاظتی: کلاس I |
| سیم داغ: 750 درجه سانتیگراد (زیر 30 ثانیه) |
| گلند کابل: پلاستیکی M20x1.5 – IP68 | پلاستیکی M25x1.5 – IP68 (اختیاری) |
| نصب: آویز حلقه‌ای | نصب با براکت |

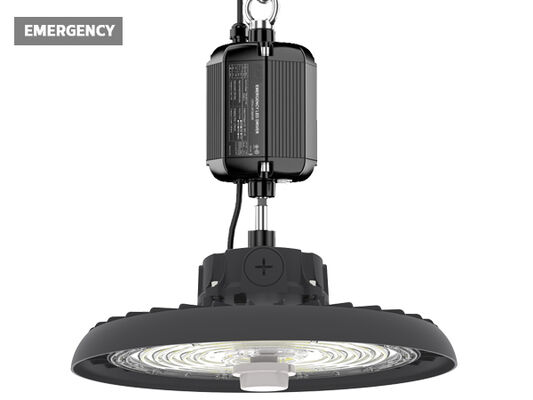

| عملکرد هوشمند: سنسور PIR با آستانه نور روز | سنسور مایکروویو با آستانه نور روز یا برداشت نور روز | اضطراری |
| نسبت خروجی نور رو به بالا: ULOR 0 |
نسبت خروجی نور رو به پایین: DLOR 100%
سیستم الکتریکی |
| اتصال الکتریکی: 0.3 متر 3*1.0 میلی‌متر مربع به عنوان استاندارد، حداکثر سیم دیمینگ 3x2.5 میلی‌متر مربع + 2x1.5 میلی‌متر مربع، انتهای سیم آزاد، طول سیم سفارشی با دوشاخه EU/AU/US برای گزینه |
| ولتاژ اصلی: 100~277 ولت AC / 50/60 هرتز، 140-280 ولت DC |
| ضریب توان (PF): ≥0.97 |
| اعوجاج هارمونیک کل (THD): <20% |
| حفاظت در برابر نوسان: DM: 6 کیلو ولت، CM: 6 کیلو ولت، معیار B |
| SPD (اختیاری): نوع 2، محافظ نوسان گذرا 10 کیلو ولت و 20 کیلو آمپر. اتصال سری با فیوز حرارتی |
| قطع کننده برای محافظت مؤثرتر در پایان عمر مفید |
| نوع خروجی: غیر SELV (غیر ایزوله) |
ضریب سوسو زدن: <1% قابلیت درک اثرات استروبوسکوپیک (Pst) <1
معیار دید استروبوسکوپیک (SVM): <0.4 |
| قابلیت درک اثرات استروبوسکوپیک (Pst): <1 |
| توان چراغ‌ها B10A B16A C10A C16A |
| 100 وات 6 10 11 17 |
| ماژول از طریق کلیدهای مدار LSS 150 وات 4 6 6 10 |
| 200 وات 3 5 6 8 |
| سیستم فتومتری |
| LEDها: SMD2835 (1 وات) |
| CCT (دمای رنگ همبسته): تک CCT (3000K | 4000K | 5000K | 5700K | 6500K) |
| 3CCT اختیاری (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K برای انتخاب) |
| CRI (شاخص نمود رنگ): >80Ra برای استاندارد (>90Ra برای CRI بالاتر موجود است) |
|
ایمنی فوتوبیولوژیکی: RG0 (معاف از خطر)
کلاس بهره‌وری انرژی (EEC): A++
|
| SDCM (انحراف معیار تطابق رنگ): <5 (SDCM |
| <3 اختیاری) |
| UGR (4H، 8H): 33.9 (عرضی) |
| 33.9 (طولی)زاویه پرتو: 60 درجه | 90 درجه | 120 درجه اختیاری |
|
طول عمر مفید متوسط چراغ: 56,000 ساعت (L80B10)
حفظ شار نوری در پایان عمر >70%
|
| راندمان نوری: 150 لومن بر وات (PROLine) | 170 لومن بر وات (PRIMELine) | 190 لومن بر وات (ULTRALine) اختیاری |
| توان نامی: 100 وات DIP (60/80 وات/100 وات) 150 وات DIP (100 وات/120 وات/150 وات) 200 وات DIP (120 وات/150 وات/200 وات) |
| (PRO) حداکثر 15,000 لومن حداکثر 22,500 لومن حداکثر 30,000 لومن |
| شار نوری تحویل داده شده |
| @ 5000K، CRI>80 (PRIME) حداکثر 17,000 لومن حداکثر 25,500 لومن حداکثر 34,000 لومن |
| (ULTRA) حداکثر 19,000 لومن حداکثر 28,500 لومن حداکثر 38,000 لومن |
|
شرایط عملیاتی
دمای/رطوبت عملیاتی: -30 تا +60 درجه سانتیگراد (-22 درجه فارنهایت تا 140 درجه فارنهایت) / 5 تا 85 درصد رطوبت نسبی، بدون میعان
|
| دمای/رطوبت نگهداری: -30 تا +80 درجه سانتیگراد (-22 درجه فارنهایت تا 176 درجه فارنهایت) / 5 تا 85 درصد رطوبت نسبی، بدون میعان |
| زمان مفید متوسط LED L80B10: ≥100,000 ساعت |
| طول عمر نامی (Tp |
| <70 درجه سانتیگراد): تا 100,000 ساعت |
| MTBF درایور: 198,000 ساعت، MIL-HDBK-217F (25 درجه سانتیگراد) |
| مقاوم در برابر لرزش: 10 تا 500 هرتز، 5G 12 دقیقه / 1 چرخه، دوره 72 دقیقه. هر کدام در امتداد محورهای X، Y، Zنویز صوتی: <25 دسی بل (فاصله 30 سانتی‌متر، عملکرد عادی) |
| گارانتی: 5 سال (قابل تمدید تا 7 سال) |
| گواهینامه‌ها |
| گواهینامه جهانی: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed، SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| دستورالعمل‌های ایمنی: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| دستورالعمل‌های EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| سایر دستورالعمل‌ها: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
| * تلرانس شار نوری، تلرانس توان و تلرانس دمای رنگ ±5%، 5000K و CRI>80. |
| * پرتو نور، توزیع شدت نور و راندمان نور مطابق با استاندارد EN ISO 17025:2005 برای سری استاندارد EN13032 و استاندارد LM-79 بررسی شده است. |
| * اطلاعات به‌روز محصول و شرایط گارانتی عمومی در وب‌سایت ما www.DUALRAYS.com موجود است. |
* اطلاعات دقیق در مورد شار نوری و توان برای شاخص‌های فردی در برگه اطلاعات محصول ذکر شده است.
* مقادیر ممکن است به دلیل دسته‌بندی LED تغییر کنند.
* پارامترهای موجود در برگه اطلاعات برای Ta=25 درجه سانتیگراد، بر اساس 4000K/80Ra، 10% راندمان بالاتر با 70Ra ارائه شده است.

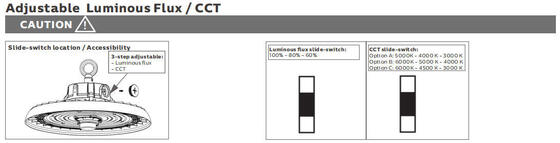

1. ابتدا چراغ را خاموش کنید.
2. پوشش IP65 را با دست به آرامی بردارید.
3. سوئیچ اسلاید را با دست به تنظیم دلخواه تنظیم کنید - از هیچ ابزار فلزی استفاده نکنید.
4. پوشش IP65 را دوباره در جای خود قرار دهید.
5. چراغ را روشن کنید.

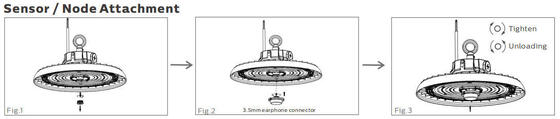

پوشش را بردارید. اتصال دستگاه سنسور. اتمام.

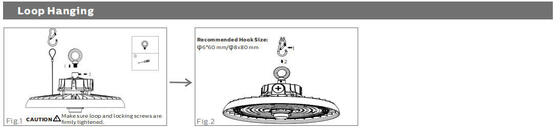

اتصال / محکم کردن حلقه. اتصال قلاب / حلقه.

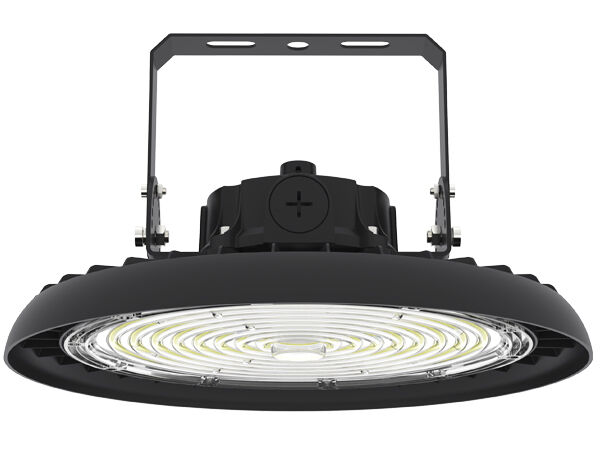

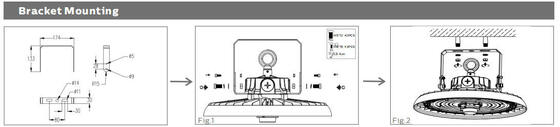

براکت را به چراغ وصل کنید. نصب روی سطح / سقف.
برق را قطع کنید، سیم AC را وصل کنید.
اتصال دیمینگ (با درایور قابل دیمینگ)
1. سازگار با دیمینگ 0-10 ولت.
2. سیم‌ها را طبق نمودار بالا وصل کنید.

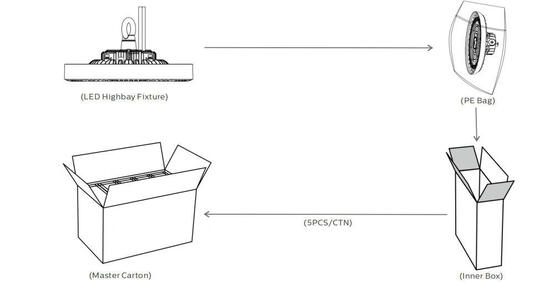

توان/وات جعبه داخلی کارتن بیرونی تعداد/کارتن وزن خالص واحد وزن ناخالص/کارتن
100 260x260x150 میلی‌متر 790x273x282 میلی‌متر 5 عدد 2.3 کیلوگرم 14.2 کیلوگرم
150 300x300x150 میلی‌متر 790x313x322 میلی‌متر 5 عدد 2.5 کیلوگرم 14.6 کیلوگرم
| 150 350x350x150 میلی‌متر 790x363x372 میلی‌متر 5 عدد 2.8 کیلوگرم 15.2 کیلوگرم |
| لطفاً قبل از نصب، تمام دستورالعمل‌های زیر را بخوانید: |
| * برای جلوگیری از شوک الکتریکی، لطفاً اطمینان حاصل کنید که منبع تغذیه قبل از نصب قطع شده است. |
| * لامپ باید توسط یک برقکار یا تکنسین واجد شرایط مطابق با کد ملی برق و کدهای محلی مربوطه نصب و راه‌اندازی شود. |
* لامپ را باز کرده و با دقت بررسی کنید، هرگونه آسیب را گزارش دهید و در صورت آسیب دیدن بخشی از محصول در حین حمل و نقل، تمام مواد بسته‌بندی را حفظ کنید.
* اگر لامپ آسیب دیده است، از آن استفاده نکنید!
بیانیه:
طبق استاندارد بین‌المللی چراغ‌های LED، DUALRAYS رسماً اعلام می‌کند که محصولات سری چراغ‌های های‌بای LED DUALRAYS (های‌بای UFO) فقط مجاز به استفاده در محیط‌های داخلی یا نیمه خارجی خنثی هستند. در عین حال، DUALRAYS گارانتی کامل محصولات را تضمین می‌کند.
هرگونه استفاده در محیط‌های شدید از جمله دماهای بالا/پایین، رطوبت بالا، شوری بالا، آمونیاک بالا و غیره بدون تأیید رسمی سازنده مجاز نیست. در صورت هرگونه استفاده نادرست، سیاست گارانتی دیگر تضمین نمی‌شود.
*
تیم حرفه‌ای: بیش از 15 سال تجربه، کارخانه اختصاصی، بیش از 10 مهندس، ظرفیت تولید قدرتمند و سیستم مدیریت QC، ارائه محصول و خدمات با کیفیت خوب؛
* برند قابل اعتماد: همکاری پایدار و طولانی مدت با مشتریان اروپایی برقرار کرده، تحسین و اعتماد بالایی کسب کرده و انبار در هلند برای خدمات بهتر دارد؛
سوال 2: چه روش‌های پرداختی را می‌توانید بپذیرید؟ارائه شبیه‌سازی DIALux: پارامترهای کاربردهای خود را مانند فاصله، ارتفاع، عرض و غیره برای ما ارسال کنید، تیم مهندسی ما شبیه‌سازی را مطابق با نیاز شما انجام داده و بهترین محصول را به شما توصیه می‌کند؛* تمام چراغ‌های LED ما مطابق با استاندارد CE، RoHS هستند.
TUV، ENEC، VDE، SAA، C-Tick، LM79، LM80 برای محصولات پیشرو فهرست شده‌اند.حمل و نقل:
سوال 2: چه روش‌های پرداختی را می‌توانید بپذیرید؟سوال 1: گارانتی چراغ های‌بای HB4H چیست؟پاسخ: 5 سال گارانتی. اگر در این دوره هرگونه مشکل کیفیتی از جانب ما رخ دهد، هزینه حمل و نقل و تعویض را بر عهده خواهیم گرفت.
سوال 2: چه روش‌های پرداختی را می‌توانید بپذیرید؟پاسخ: ما می‌توانیم مسیرهای پرداخت چندگانه را برای انعطاف‌پذیری و راحتی بیشتر مشتریان خود در سراسر جهان بپذیریم، وسترن یونیون، پی‌پال، T/T، L/C. اما به طور کلی روش پرداخت استاندارد T/T برای سفارشات عمده است، 30% T/T پیشاپیش، مانده 70% قبل از حمل و نقل. اطلاعات بانکی در PI نوشته شده است.سوال 3: CRI چیست؟
