Name: ماژول نوری جهانی با قابلیت تعویض DIP 75 واتی با قابلیت تعویض خطی LED با 160LPW برای تعویض فلورسنت T5/T8 با زاویه پرتو 30°/60°/90°/110°/دوبل 25°/25°L/25°R زاویه پرتو اختیاری
Brand: DUALRAYS LIGHTING Co.,LTD.
SKU: DR-RM075D-NN8XX-05WH-PEEUXX01
Price: قابل مذاکره USD
Availability: InStock

خانه محصولات راه حل متناسب

ماژول نوری جهانی با قابلیت تعویض DIP 75 واتی با قابلیت تعویض خطی LED با 160LPW برای تعویض فلورسنت T5/T8 با زاویه پرتو 30°/60°/90°/110°/دوبل 25°/25°L/25°R زاویه پرتو اختیاری

جزئیات محصول:

محل منبع:	شنژن، چین
نام تجاری:	DUALRAYS/OEM/ODM/OBM Optional
گواهی:	CE,RoHS,LM79,LM80,TUV/GS,SAA,RCM,CB and D-Mark Available
شماره مدل:	DR-RM075D-NN8XX-05WH-PEEUXX01
سند:	DUALRAYS LIGHTING Catalogue...26.pdf

پرداخت:

مقدار حداقل تعداد سفارش:	9 عدد
قیمت:	قابل مذاکره
جزئیات بسته بندی:	OEM/ODM/OBM Pakcgae یا بسته خنثی اختیاری است
زمان تحویل:	5-15 روز کاری
شرایط پرداخت:	Western Union، T/T، L/C
قابلیت ارائه:	50000 عدد در ماه

مخاطب

توضیحات محصول جزئیات

قدرت امتیازی:	75 وات DIP (25 تا 75 وات)	کاربرد:	مراکز خرده فروشی در مقیاس بزرگ سالن های صنعتی انبار فضاها سالن های کارخانه
طراحی پیوند پذیر:	دارای کانکتور WAGO 5/7 برای اتصال mullt	کم نور شدن:	DALI/1-10V
L80:	> 50000 ساعت	ورودی کابل:	H05RN-F 32.5mm2 \| H05RN-F 52.5mm2 (حداکثر بخش 4.0mm2)
از طریق سیم کشی:	سیم کم نور 3x2.5mm2/5x2.5mm2 + 2x1.5mm2 به عنوان پایه	ولتاژ اصلی:	220~240VAC/50/60Hz، 180-264VDC
برجسته کردن:	ماژول نور افزوده LED 75W , جایگزین T5/T8 قابل تغییر DIP , ماژول LED خطی 160LPW

ماژول خطی LED ریتروفیت قابل تنظیم با سوئیچ DIP 75 وات Click-fast با 160LPW برای جایگزینی فلورسنت T5/T8 با زاویه پرتو اختیاری 30 درجه/60 درجه/90 درجه/110 درجه/دوبل 25 درجه/25 درجه چپ/25 درجه راست

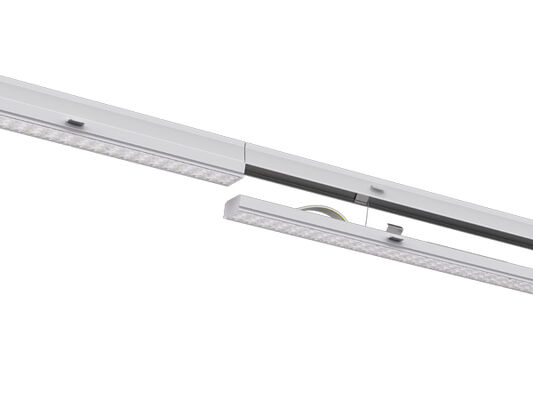

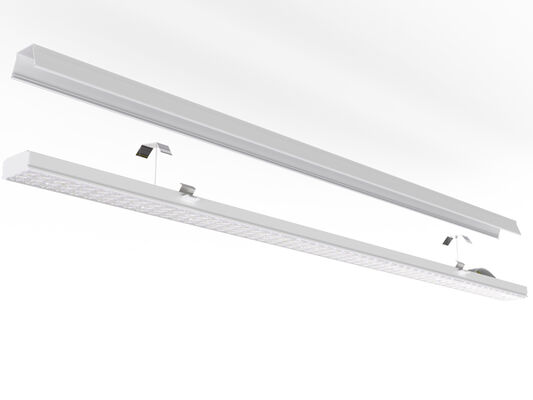

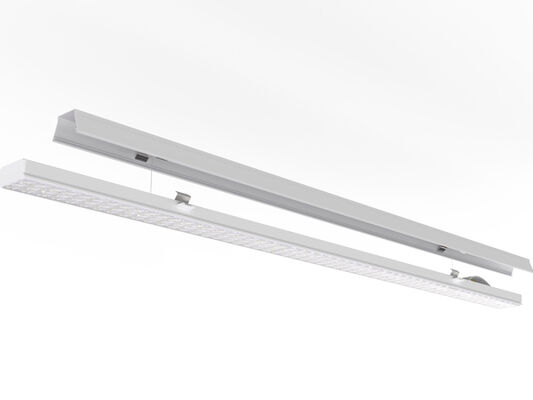

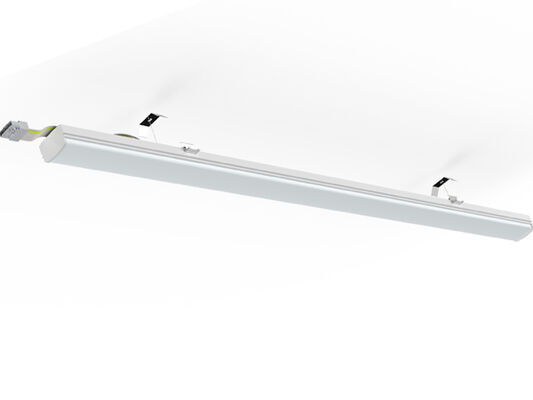

ماژول ریتروفیت خطی RM5 برای جایگزینی لامپ های فلورسنت T5/T8 موجود در سیستم های ریلی توسعه یافته است.

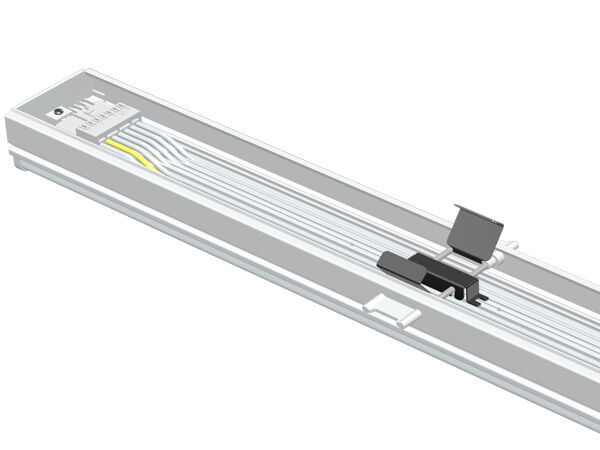

برای لامپ های فلورسنت معمولی، سیم های اصلی در ریل ترانک قابل اتصال هستند و کابل قابل اتصال از طریق ماژول از طریق کانکتورهای WAGO طراحی شده است.
کانکتورها.
این محصول با تقریباً تمام سیستم های ریل ترانک نصب شده در 25 سال گذشته کار می کند، راه حل ریتروفیت عالی برای جایگزینی لامپ های فلورسنت قدیمی 2x36 وات، 1x58 وات و 2x58 وات T5/T8 با و بدون رفلکتور.
نصب سریع، تعویض آسان با سیستم موجود بدون نیاز به ابزار در عرض 40 ثانیه.
هیچ گونه تغییر فیزیکی در سیستم ترانکینگ موجود لازم نیست، فقط پلاگین و بازی کنید.

ویژگی ها و مشخصات کلیدی

LED های SMD2835 با روشنایی بالا 0.5 وات 75 لومن درایور TRIDONIC/PHILIPS/BOKE با سوئیچ DIP قابل تنظیم؛
سازگار با 95% سیستم های ترانکینگ پیشرو نصب شده در 25 سال گذشته؛
راه حل ریتروفیت ایده آل برای جایگزینی لامپ فلورسنت T5/T8 2x36 وات، 1x58 وات و 2x58 وات موجود یا لامپ LED با و بدون رفلکتور؛

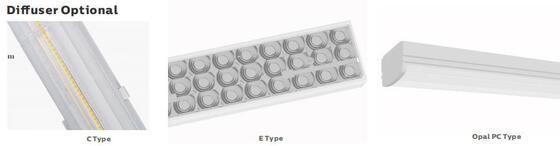

اپتیک های 30/60/90/110/دوبل 25/25 چپ/25 راست، 120 (با پوشش PC) اختیاری؛
محافظت IP40/IK08؛
هیچ گونه تغییر فیزیکی در سیستم ترانکینگ موجود لازم نیست؛
زنجیر ایمنی رزرو شده برای صرفه جویی در هزینه نیروی کار و تضمین ایمنی مضاعف؛
کنترل هوشمند مختلف: 1-10 ولت، DALI، سنسور حرکت، سنسور نور روز، زیگبی و اضطراری؛
تک فاز (L/N/E) یا سه فاز (L1/L2/L3/N/FG) اختیاری؛
طول عمر L80/B10 @ 58,000 ساعت؛
سفارشی سازی برای پروژه های خاص موجود است؛

گزینه های موجود

درایور: درایور غیر SELV TRIDONIC / PHILIPS / BOKE
کنترل ها و کم نور کردن: 1-10 ولت، DALI، سنسور حرکت، سنسور نور روز، زیگبی و اضطراری
زاویه پرتو: اپتیک های 30/60/90/110/دوبل 25/25 چپ/25 راست، 120 (با پوشش PC) اختیاری
تک فاز (L/N/E) یا سه فاز (L1/L2/L3/N/FG) اختیاری؛

کاربردهای پیشنهادی

فروشگاه های بزرگ خرده فروشی؛
سالن های صنعتی؛
فضاهای انبار؛
سالن های کارخانه؛
سایر کاربردهای نیمه صنعتی؛

مشخصات فنی

سیستم عمومی

جنس بدنه	آلومینیوم اکسترود شده مطابق با استاندارد EN755
جنس دیفیوزر	PC/PMMA اکسترود شده مطابق با استاندارد UNE-EN ISO 21305-1:2020، فیلتر UV مشروط (IK10)
رنگ بدنه	سفید (RAL9016)، رنگ های دیگر اختیاری
کنترل گروهی	سه فاز قابل تنظیم با سوئیچ DIP اختیاری، L1 /L2 /L3 قابل تغییر با سوئیچ DIP
اتلاف حرارت LED ها	از طریق بدنه آلومینیومی بدون پره 6063، بدون سیالات رسانا. اتلاف همرفت غیرفعال که تماس حرارتی با ماژول های LED را از طریق خمیر لحیم بدون سرب با رسانایی بالا تضمین می کند.
نوع لامپ	LED قابل تعویض
خروجی نور	مستقیم
ارتفاع نصب پیشنهادی	2 - 12 متر
نگهداری	درایور / لنز باز / بسته با پیچ
درایور	جریان ثابت با توان قابل تنظیم از طریق سوئیچ DIP، تعبیه شده در لامپ، از قبل سیم کشی شده
کنترل کم نور	روشن/خاموش \| کم نور کردن 1-10 ولت \| DALI-2 \| مش \| زیگبی \| کاسامبی
درجه حفاظت IP	IP40
درجه حفاظت IK	IK08
کلاس حفاظتی	کلاس I
سیم داغ	850 درجه سانتیگراد (زیر 30 ثانیه)
ورودی کابل	H05RN-F 32.5mm2 \| H05RN-F 52.5mm2 (حداکثر مقطع 4.0mm2)
نصب	جایگزینی مستقیم
عملکرد هوشمند	اضطراری

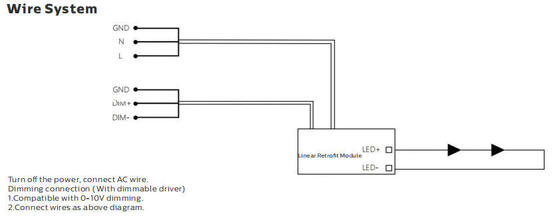

سیستم الکتریکی

سیم کشی از طریق	3x2.5mm2/5x2.5mm2 + سیم کم نور 2x1.5 میلی متر مربع به عنوان استاندارد
ولتاژ اصلی	220~240 ولت متناوب/ 50/60 هرتز، 180-264 ولت جریان مستقیم
ضریب توان (PF)	بزرگتر یا مساوی 0.93
اعوجاج هارمونیک کل (THD)	کمتر از 10%
نوع خروجی	غیر SELV (غیر ایزوله)
ضریب سوسو زدن	کمتر از 1%
اندازه گیری دید استروبوسکوپیک (SVM)	کمتر از 0.4
قابلیت درک اثرات استروبوسکوپیک (Pst)	کمتر از 1

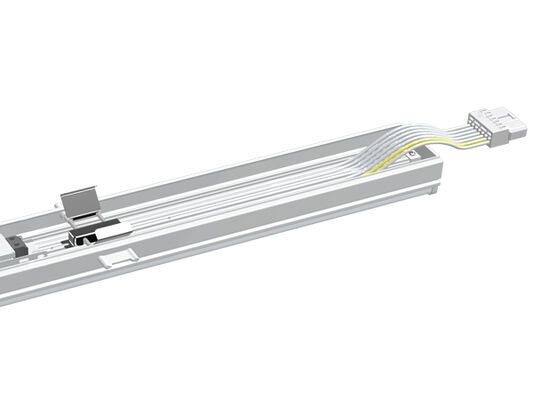

اتصال ترمینال	سیم کشی حلقه ای شامل، کانکتور WAGO 5/7 پین

توان لامپ	B10A	B16A	C10A	C16A
75 وات	18	29	26	42

سیستم فتومتری

LED ها	SMD2835 (0.5 وات)
CCT (دمای رنگ همبسته)	تک CCT (3000K \| 4000K \| 5000K \| 5700K \| 6500K) سه CCT اختیاری (3000-4000-5000K \| 3000-4500-6000K \| 4000-5000-6000K برای انتخاب)
CRI (شاخص نمود رنگ)	>80Ra برای استاندارد (>90Ra برای CRI بالاتر موجود است)
ایمنی فوتوبیولوژیکی	RG0 (بدون ریسک)
کلاس بهره وری انرژی (EEC)	A++
SDCM (انحراف معیار تطابق رنگ)	کمتر از 5 (SDCMکمتر از 3 اختیاری)
UGR (4H, 8H)	24.9 (عرضی) 23.4 (طولی)
زاویه پرتو	30 درجه \| 60 درجه \| 90 درجه \| 120 درجه \| نامتقارن 25 درجه چپ \| نامتقارن 25 درجه راست \| 25 درجه دوبل
طول عمر مفید متوسط لامپ	100,000 ساعت (L80B10)
حفظ شار نوری در پایان عمر	بزرگتر از 70%
راندمان نوری	160LPW (PROLine) اختیاری

محصول	ماژول ریتروفیت LED خطی RM
توان نامی	75 وات DIP (25~75 وات)
لومن تحویل داده شده @ 5000K، CRI>80 (PRO)	حداکثر 12,000 لومن

شرایط عملیاتی

دمای عملیاتی / رطوبت	-20 تا +50 درجه سانتیگراد (-4 درجه فارنهایت تا 122 درجه فارنهایت) / 5~85% RH، بدون میعان
دمای ذخیره سازی / رطوبت	-40 تا +60 درجه سانتیگراد (-40 درجه فارنهایت تا 140 درجه فارنهایت) / 5~85% RH، بدون میعان
میانگین زمان مفید LED L90B10	بزرگتر یا مساوی 0.96
طول عمر نامی (Tpکمتر از 70 درجه سانتیگراد)	تا 100,000 ساعت
MTBF درایور	500,000 ساعت، MIL-HDBK-217F (25 درجه سانتیگراد)
مقاوم در برابر لرزش	10~500 هرتز، 5G 12 دقیقه / 1 چرخه، دوره 72 دقیقه. هر کدام در امتداد محورهای X، Y، Z
نویز صوتی	کمتر از 25 دسی بل (فاصله 30 سانتی متر، عملکرد عادی)
گارانتی	5 سال (قابل تمدید تا 7 سال)

گواهینامه ها

گواهینامه جهانی	ENEC \| CE \| RoHS \| D-mark \| KEMA-KEUR Listed, SAA \| C-Tick \| RCM \| CB \| ETL/CETL \| DLC Premium
دستورالعمل های ایمنی	EN 60598-1 \| EN 60598-2-3 \| EN 62493 \| IEC 62471
دستورالعمل های EMC	EN 55015 \| EN 61547 \| EN 61000-3-2 \| EN 61000-3-3 \| EN 61347-2-13 \| EN 61347-1 \| EN 62384
سایر دستورالعمل ها	IEC 62262 \| EN 13032-4 \| EN 62471 \| EN 6272-1 \| EN6272-2-1 \| EN 61643-11

* تلورانس شار نوری، تلورانس توان و تلورانس دمای رنگ ±5%، 5000K و CRI>80.
* پرتو نور، توزیع شدت نور و راندمان نور مطابق با استاندارد EN ISO 17025:2005 برای سری استاندارد EN13032 و استاندارد LM-79 بررسی می شود.
* اطلاعات به روز محصول و شرایط گارانتی عمومی در وب سایت ما www.DUALRAYS.com موجود است.
* اطلاعات دقیق در مورد شار نوری و توان برای شاخص های فردی ذکر شده در برگه اطلاعات محصول.
* مقادیر ممکن است به دلیل دسته بندی LED تغییر کنند.
* پارامترهای موجود در برگه اطلاعات برای Ta=25 درجه سانتیگراد، بر اساس 4000K/80Ra، 10% راندمان بالاتر با 70Ra ارائه شده است.

لیست سیستم های سازگار

روش های نصب

مشخصات بسته بندی

محصول	جعبه داخلی	کارتن خارجی	تعداد در کارتن	وزن خالص واحد	وزن ناخالص / کارتن
ماژول ریتروفیت LED خطی	هیچ	1500x270x320 میلی متر	8 عدد	2.3 کیلوگرم	21.8 کیلوگرم

دستورالعمل نصب و ایمنی

برای جلوگیری از شوک الکتریکی، اطمینان حاصل کنید که منبع تغذیه قبل از نصب خاموش است.
لامپ باید توسط برقکار یا تکنسین واجد شرایط مطابق با کد ملی برق و کدهای محلی مربوطه نصب و راه اندازی شود.
لامپ را باز کرده و با دقت بررسی کنید، هرگونه آسیب را گزارش دهید و تمام مواد بسته بندی را در صورت آسیب دیدگی در حین حمل و نقل حفظ کنید.
در صورت آسیب دیدگی لامپ، از آن استفاده نکنید!

بیانیه سازنده

طبق استاندارد بین المللی لامپ های LED، DUALRAYS رسماً اعلام می کند که محصولات سری لامپ خطی LED DUALRAYS (ماژول ریتروفیت خطی) فقط مجاز به استفاده در محیط های داخلی یا نیمه خارجی خنثی هستند. DUALRAYS گارانتی کامل محصولات را تضمین می کند. هرگونه استفاده در محیط های شدید از جمله دماهای بالا/پایین، رطوبت بالا، شوری بالا، آمونیاک بالا و غیره بدون تأیید رسمی سازنده مجاز نیست. در صورت بروز هرگونه سوء استفاده، سیاست گارانتی دیگر تضمین نمی شود.

قابلیت های شرکت

تیم حرفه ای:بیش از 15 سال تجربه، کارخانه اختصاصی، بیش از 10 مهندس، ظرفیت تولید قوی و سیستم مدیریت QC
برند قابل اعتماد:همکاری پایدار بلندمدت با مشتریان اروپایی برقرار شده، انبار در هلند برای خدمات بهتر
شبیه سازی DIALux:تیم مهندسی ما خدمات شبیه سازی را بر اساس پارامترهای کاربردی شما ارائه می دهد
استانداردهای کیفیت:تمام لامپ های LED مطابق با استانداردهای CE، RoHS با گواهینامه های TUV، ENEC، VDE، SAA، C-Tick، LM79، LM80 هستند.

اطلاعات حمل و نقل

برای سفارشات کوچک، حمل و نقل سریع توصیه می شود. برای سفارشات عمده، حمل و نقل دریایی یا ریلی (مقصد اروپا) مقرون به صرفه ترین است اما زمان بیشتری می برد. برای سفارشات فوری، ما حمل و نقل هوایی به فرودگاه به علاوه تحویل توسط شریک حمل و نقل ما را پیشنهاد می کنیم.

سوالات متداول

سوال 1: گارانتی لامپ لوله ای LED TB7 چیست؟

پاسخ: 5 سال گارانتی. اگر در طول این دوره مشکلات کیفی از جانب ما رخ دهد، هزینه حمل و نقل و تعویض را پوشش خواهیم داد.

سوال 2: چه روش های پرداختی را قبول می کنید؟

پاسخ: ما روش های پرداخت متعددی از جمله وسترن یونیون، پی پال، T/T، L/C را قبول می کنیم. پرداخت استاندارد برای سفارشات عمده T/T است: 30% پیش پرداخت، 70% مانده قبل از حمل و نقل. اطلاعات بانکی در PI ارائه شده است.

سوال 3: CRI چیست؟

پاسخ: CRI (شاخص نمود رنگ) نشان می دهد که رنگ ها در زیر نور با چه دقتی ظاهر می شوند. CRI بالاتر دقت رنگ بهتری را با هزینه بالاتر ارائه می دهد. CRI استاندارد >80Ra است، با 90Ra که با هزینه بالاتر موجود است.

سوال 4: آیا می توانم فقط بدنه را جداگانه بخرم؟

پاسخ: ما فقط لامپ های کامل را عرضه می کنیم، اما گزینه های SKD/CKD (نیمه مونتاژ/کاملاً مونتاژ نشده) موجود است.

سوال 5: آیا هزینه حمل و نقل ارزان برای واردات به کشور ما وجود دارد؟

پاسخ: برای سفارشات کوچک، حمل و نقل سریع توصیه می شود. برای سفارشات عمده، حمل و نقل دریایی یا ریلی (مقصد اروپا) مقرون به صرفه ترین است. برای سفارشات فوری، حمل و نقل هوایی به فرودگاه به علاوه خدمات تحویل پیشنهاد می شود.

سوال 6: آیا در صورت داشتن موقعیت بازار خودمان می توانیم پشتیبانی دریافت کنیم؟

پاسخ: لطفاً الزامات دقیق بازار خود را به ما اطلاع دهید. ما بحث کرده و پیشنهادات مفیدی را برای یافتن بهترین راه حل برای شما ارائه خواهیم داد.

سوال 7: چه توابع کم نور کردن موجود است؟

پاسخ: DALI، PIR، کم نور کردن 1-10 ولت موجود است. سنسور نور روز داخلی برای گزینه های کنترل هوشمند موجود است.

سوال 8: کاربردهای لامپ لوله ای LED TB7 شما چیست؟

پاسخ: کاربردها شامل: جایگزینی برای فلورسنت NCF؛ کارخانه های فرآوری مواد غذایی؛ تأسیسات شیمیایی؛ انبارهای دامداری؛ کارواش ها؛ مکان های داخلی و خارجی.

اطلاعات تماس
برای اطلاعات بیشتر با ما تماس بگیرید. از وب سایت رسمی ما دیدن کنید www.DUALRAYS.com یا به ما ایمیل بزنید info@DUALRAYS.com برای دریافت آخرین اطلاعات و پشتیبانی.

درباره DUALRAYS بیشتر بدانید

از انتخاب لامپ های LED DUALRAYS سپاسگزاریم. ما کیفیت را به عنوان فلسفه اصلی بازاریابی خود در طراحی و بسته بندی تمام محصولاتمان در نظر می گیریم. ما اعلام می کنیم که تمام محصولات به صورت حرفه ای آزمایش شده و با استانداردهای کیفی سختگیرانه مطابقت دارند. تیم خدمات پس از فروش حرفه ای ما از مشتریان ما پشتیبانی می کند. در صورت بروز هرگونه مشکل کیفی ناشی از نقص محصول در طول دوره گارانتی، آزادانه با ما تماس بگیرید. پس از تأیید توسط بخش QC ما، بلافاصله محصولات را به صورت رایگان تعویض یا تعمیر خواهیم کرد. Shenzhen Dualrays Optoelectronics Co., LIMITED با جان و دل به شما خدمت می کند!
