ماژول روشنایی ریتروفیت خطی LED جهانی RM5 قابل تغییر با سرعت 75W DIP بدون استفاده از ابزار، سیستم T5 / T8 موجود خود را بدون ابزار با اتصال 5/7 قطب WAGO برای اتصال mullt تغییر دهید

جزئیات محصول:

محل منبع:	شنژن، چین
نام تجاری:	DUALRAYS/OEM/ODM/OBM Optional
گواهی:	CE,RoHS,LM79,LM80,TUV/GS,SAA,RCM,CB and D-Mark Available
شماره مدل:	DR-RM075D-NN8XX-05WH-PEEUXX01
سند:	DUALRAYS LIGHTING Catalogue...26.pdf

پرداخت:

مقدار حداقل تعداد سفارش:	9 عدد
قیمت:	قابل مذاکره
جزئیات بسته بندی:	بسته Netural/OEM و ODM بسته موجود است
زمان تحویل:	15 روز کاری
شرایط پرداخت:	Western Union، T/T، L/C
قابلیت ارائه:	50000 عدد در ماه

مخاطب

توضیحات محصول جزئیات

قدرت امتیازی:	75 وات DIP (25 تا 75 وات)	بعد:	1430 میلی متر
چرخه سوئیچینگ قبل از شکست:	100000	کارایی:	160LM/W
L80:	> 50000 ساعت	سیم کشی از طریق:	5 سیم: L1/L2/L3/N/G 6 سیم:L1/L2/L3/N/G/EM 7 سیم:L1/L2/L3/N/G/D+/D- 8 سیم:L1/L2/L3/N/G/D+/D-/EM
کاربرد:	مراکز خرده فروشی در مقیاس بزرگ؛ سالن های صنعتی; فضاهای انبار; سالن های کارخانه ; سایر کاربردهای نیمه
برجسته کردن:	ماژول LED 75 وات قابل تنظیم با سوئیچ DIP , RM5 تعویض جهانی T5/T8 , اتصال 5/7 قطب WAGO

ماژول روشنایی ریتروفیت خطی LED جهانی RM5 قابل تغییر با سرعت 75W DIP بدون استفاده از ابزار، سیستم T5 / T8 موجود خود را بدون ابزار با اتصال 5/7 قطب WAGO برای اتصال mullt تغییر دهید

ماژول بازسازی خطی RM5 برای جایگزینی لامپ های نورپردازی T5/T8 موجود در سیستم های راه آهن توسعه یافته است.
برای لامپ های فلورسنت معمولی، سیم های اصلی در ریل تنه می تواند قطع شود، و اتصال از طریق کابل در داخل ماژول از طریق WAGO طراحی شده است
وصل کننده ها
تقریباً با تمام سیستم های ریلی که در 25 سال گذشته نصب شده اند کار می کند، راه حل کامل برای تعویض چراغ های فلورسنت 2x36w، 1x58w و 2x58w T5/T8 با و بدون بازتاب.
نصب سریع، تعویض آسان با سیستم موجود صندوق بدون ابزار در عرض 40 ثانیه.
هر گونه اصلاحات فیزیکی در سیستم اصلی موجود لازم نیست، فقط پلاگین و بازی

ویژگی های کلیدی و مشخصات

روشنایی بالا SMD2835 LED 0.5W 75LM TRIDONIC/PHILIPS/BOKE Driver با DIP Switchable
سازگار با 95 درصد سیستم های اصلی که در 25 سال گذشته نصب شده اند.
راه حل ایده آل برای تعویض لامپ فلورسنت 2x36W، 1x58W و 2x58W T5/T8 یا لامپ لوله LED با یا بدون بازتاب دهنده
30/60/90/110/دوبل 25/25L/25R، 120 (با پوشش PC) اپتیک اختیاری؛
حفاظت IP40/IK08
هر گونه تغییر فیزیکی در سیستم موجود لوله کشی ضروری نیست.
زنجیره ایمنی برای صرفه جویی در هزینه های کار و تضمین امنیت دوگانه اختصاص دارد.
کنترل های مختلف هوشمند: 1-10 ولت، DALI، سنسور حرکت، سنسور نور روز، Zigbee و اضطراری؛
یک فاز (L/N/E) یا سه فاز (L1/L2/L3/N/FG) اختیاری
L80/B10 @ 58000 ساعت طول عمر
سفارشی سازی در دسترس برای پروژه های ویژه؛

گزینه های موجود

راننده: TRIDONIC / PHILIPS / BOKE راننده غیر خود
کنترل ها و کمرنگ: 1-10V، DALI، حسگر حرکت، حسگر نور روز، Zigbee و اضطراری
زاویه های پرتو: 30/60/90/110/دوبل 25/25L/25R، 120 (با پوشش PC) نوری اختیاری
یک فاز (L/N/E) یا سه فاز (L1/L2/L3/N/FG) اختیاری

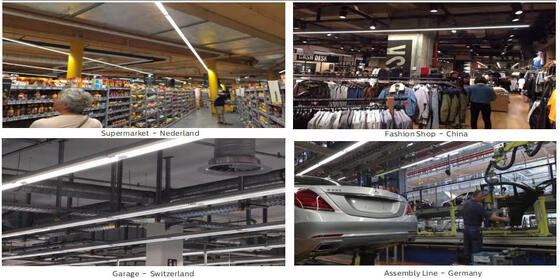

کاربرد های توصیه شده

فروشگاه های خرده فروشی بزرگ
سالن های صنعتی
فضاهای انبار
سالن های کارخانه
سایر کاربردهای نیمه صنعتی

مشخصات فنی

سیستم عمومی

مواد مسکن	آلومینیوم استروت شده بر اساس استاندارد EN755
مواد پخش کننده	PC/PMMA اکستروید شده مطابق با استاندارد UNE-EN ISO 21305-1:2020، مشروط بر فیلتر UV (IK10)
رنگ محفظه	سفید (RAL9016) ، سایر رنگ ها اختیاری هستند
کنترل گروه	3-فاز قابل تغییر اختیاری، L1 / L2 / L3 می تواند توسط DIP Switch تغییر یابد
لامپ های دمایی	از طریق بدن لامپ 6063 AL بدون باله، بدون مایعات رسانا. تبعید کنوکسیون منفعل که اطمینان از تماس حرارتی با ماژول های LED را از طریق پاست جوش بدون سرب تضمین می کند
نوع لامپ	LED قابل تغییر
خروجی نور	مستقیم
ارتفاع توصیه شده	2 تا 12 متر
نگهداری	راننده / لنز باز / با پیچ ببند
راننده	جریان ثابت با قدرت تنظیم شده از طریق سوئیچ DIP، جاسازی شده در لامپ، از قبل سیم کشی شده
کنترل ضخامت	روشن کردن و خاموش کردن. 1-10 ولت کم نور. DALI-2. Mesh.
رتبه بندی IP	IP40
رتبه بندی IK	IK08
طبقه محافظ	کلاس I
سیم درخشان	۸۵۰ درجه سانتیگراد (کمتر از ۳۰)
ورودی کابل	H05RN-F 3*2.5mm2
نصب	جایگزینی مستقیم
تابع هوشمند	وضعیت اضطراری

سیستم الکتریکی

سیم کشی از طریق	3x2.5mm2/5x2.5mm2 + 2x1.5mm2 سیم کمر به عنوان پایه
ولتاژ اصلی	220~240VAC/ 50/60Hz، 180-264VDC
فاکتور قدرت (PF)	≥0.93
تحریف هارمونیک کل (THD)	<10%
نوع خروجی	غیر SELV (غیر منزوی)
فاکتور فلکر	< ۱٪
اندازه گیری دید استروبوسکوپی (SVM)	<0.4
درک اثرات استروبوسکوپی (Pst)	<1
اتصال ترمینال	شامل سیم کشی حلقه ای، کانکتور WAGO 5/7 قطب

قدرت چراغ ها	B10A	B16A	C10A	C16A
۷۵ وات	18	29	26	42

سیستم فوتومتری

لامپ های LED	SMD2835 (0.5W)
CCT (درخشش رنگ مرتبط)	یک CCT (3000K) 3 CCT اختیاری (3000-4000-5000K. 3000-4500-6000K.
CRI (Colour Rendering Index)	>80Ra برای استاندارد (>90Ra برای CRI بالاتر در دسترس)
ایمنی فوتوبیولوژیکی	RG0 (عفونی از خطر)
EEC (کلاس بهره وری انرژی)	A++
SDCM (معيار انحراف تطابق رنگ)	<5 (SDCM<3 اختیاری)
UGR (4H، 8H)	24.9 (تقاطع) 23.4 (طول)

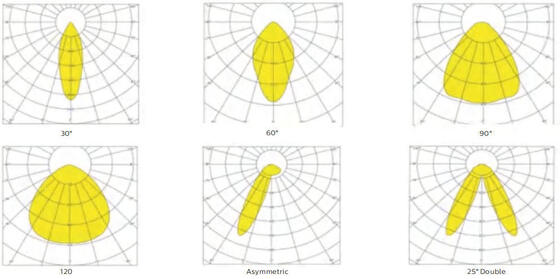

زاویه پرتو	30° 60° 90° 120° نامتقارن 25° L نامتقارن 25° R 25° دو برابر
میانگین طول عمر مفید چراغ	100،000 ساعت (L80B10)
نگهداري نور در e.o.l.	>70٪
کارایی نور	160LPW (PROLine) اختیاری

محصول	ماژول ارتقاء LED خطی RM
قدرت نامی	75W DIP (25 ~ 75W)
لومن های تحویل داده شده @ 5000K، CRI>80 (PRO)	حداکثر 12000 میلی متر

شرایط عملیاتی

درجه حرارت / رطوبت عملیات	-20 ~ +50 °C (-4 °F ~ 122 °F) / 5 ~ 85٪ RH ، بدون فشرده سازی
دمای ذخیره / رطوبت	-40 ~ +60 °C (-40 °F ~ 140 °F) / 5 ~ 85٪ RH ، بدون فشرده سازی
متوسط زمان استفاده از ال ای دی L90B10	≥0.96
مدت عمر نامی (Tp <70°C)	تا 100000H
MTBF راننده	500،000H، MIL-HDBK-217F ((25°C)
مقاومت در برابر لرزش	10 ~ 500 هرتز، 5G 12 دقیقه / 1 چرخه، دوره برای 72 دقیقه. هر یک در امتداد محور X، Y، Z
سر و صدا	<25dB (30 سانتی متر فاصله، عملکرد عادی)
ضمانت	5 سال (ممکن است تا 7 سال تمدید شود)

گواهینامه

گواهی جهانی	ENEC. CE. RoHS. D-mark. KEMA-KEUR درج شده، SAA. C-Tick. RCM. CB.
دستورالعمل های امنیتی	EN 60598-1 EN 60598-2-3 EN 62493 IEC 62471
دستورالعمل های EMC	این ۵۵۵۰۱۵٬ این ۶۱۵۴۷٬ این ۶۱۰۰۰۳۲٬ این ۶۱۰۰۰۳۳۳٬ این ۶۱۳۴۷۲-۱۳٬ این ۶۱۳۴۷-۱٬ این ۶۲۳۸۴
سایر دستورالعمل ها	IEC 62262 EN 13032-4 EN 62717 EN 6272-1 EN 6272-2-1 EN 61643-11

* تحمل جریان نور، تحمل قدرت و تحمل دمای رنگ ± 5٪، 5000K و CRI> 80
* پرتو روشنایی، توزیع شدت نور و بهره وری نور که مطابق با استاندارد EN ISO 17025:2005 برای سری استاندارد EN13032 و استاندارد LM-79 بررسی شده است.
* اطلاعات محصول به روز شده و شرایط عمومی ضمانت در وب سایت ما www.DUALRAYS.com موجود است
* اطلاعات دقیق در مورد جریان های نوری و قدرت برای شاخص های فردی که در ورق اطلاعات محصول نشان داده شده است.
* مقادیر ممکن است به دلیل پوشاندن LED تغییر کنند.
* پارامترهای موجود در ورق داده برای Ta=25°C، بر اساس 4000K/80Ra، بهره وری 10٪ بالاتر با 70Ra

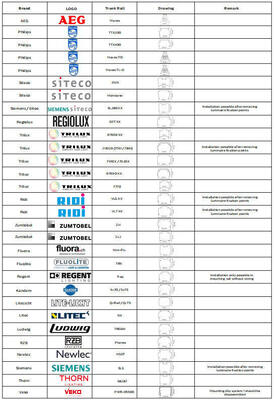

لیست سیستم های سازگار

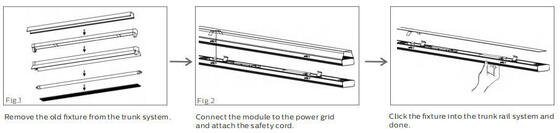

روش های نصب

مشخصات بسته بندی

محصول	جعبه داخلی	کارتونی بیرونی	مقدار تولیدی/CTN	واحد NW	G.W/کارتون
ماژول ارتقاء LED خطی	نیل	1500x270x320 میلی متر	8PCS	2.3 کيلوگرم	21.8 کيلوگرم

دستورالعمل نصب و ایمنی

برای جلوگیری از شوک الکتریکی، اطمینان حاصل کنید که منبع برق قبل از نصب خاموش شده است
لامپ باید توسط یک برقکار یا تکنسین واجد شرایط مطابق با قانون ملی برق و قوانین محلی مربوطه نصب و استفاده شود.
لامپ را با دقت پاک کنید و بررسی کنید، هر گونه آسیب را گزارش کنید و تمام مواد بسته بندی را ذخیره کنید اگر بخشی از آن در طول حمل و نقل آسیب دیده باشد
اگر چراغ خراب شده است، از آن استفاده نکنید!

بیانیه سازنده

طبق استاندارد بین المللی لامپ های LED،DUALRAYS به طور رسمی ادعا می کند که محصولات سری DUALRAYS LED Linear Light (Linear Retrofit Module) فقط مجاز به استفاده در محیط خنثی داخلی یا نیمه خارجی هستند.. دوالریس تضمین کامل برای محصولات را قول می دهد. هر گونه محیط سخت از جمله دمای بالا / پایین، رطوبت بالا، نمک بالا، آمونیاک بالا و غیرهبدون تایید رسمی تولید کننده مجاز نیست.اگر هر گونه سوء استفاده رخ دهد، سیاست ضمانت دیگر تضمین نمی شود.

توانایی های شرکت

تيم حرفه اي:>15 سال تجربه، کارخانه خود، >10 تیم مهندسان، ظرفیت تولید قدرتمند و سیستم مدیریت QC
برند قابل اعتماد:ایجاد همکاری پایدار دراز مدت با مشتریان اروپایی، انبار در هلند برای خدمات بهتر
شبیه سازی دیالکس:تیم مهندسی ما خدمات شبیه سازی بر اساس پارامترهای برنامه شما را ارائه می دهد
استانداردهای کیفیت:تمام چراغ های LED مطابق با استانداردهای CE، RoHS با TUV، ENEC، VDE، SAA، C-Tick، LM79، LM80 هستند.

اطلاعات حمل و نقل

برای سفارشات کوچک، حمل و نقل سریع توصیه می شود. برای سفارشات انبوه، حمل و نقل دریایی یا قطار (مقصود اروپا) مقرون به صرفه ترین است اما بیشتر طول می کشد. برای سفارشات فوری، حمل و نقل سریع و سریع.ما پیشنهاد می کنیم حمل و نقل هوایی به فرودگاه به علاوه حمل و نقل شرکای حمل و نقل به درب شما.

پرسش های مکرر

سوال1: ضمانت چراغ لوله ای ال ای دی TB7 چیست؟

RE: 5 سال گارانتی. اگر هر گونه مشکل کیفیت در این دوره رخ دهد، ما هزینه حمل و نقل و تعویض را پوشش می دهیم.

س2: شما چه روش های پرداخت را می پذیرید؟

RE: ما روش های پرداخت متعدد از جمله اتحادیه غربی، پی پال، T / T، L / C را پذیرفته ایم. پرداخت استاندارد برای سفارشات انبوه T / T است: 30٪ پیش پرداخت، 70٪ تعادل قبل از حمل. اطلاعات بانکی در PI ارائه شده است.

سوال سوم: CRI چیست؟

RE: CRI (Colour Rendering Index) نشان می دهد که رنگ ها تحت نور چگونه به دقت ظاهر می شوند. CRI بالاتر دقت رنگ بهتری را با هزینه بالاتر فراهم می کند. CRI استاندارد >80Ra است،با 90Ra در دسترس با هزینه بالاتر.

سوال 4: آیا می توانم فقط مسکن را به صورت جداگانه بخرم؟

RE: ما فقط لوازم روشنایی کامل را عرضه می کنیم، اما گزینه های SKD / CKD (نیمی ضربه زده / کاملا ضربه زده) در دسترس هستند.

Q5: آیا هزینه حمل و نقل ارزان برای واردات به کشور ما وجود دارد؟

RE: برای سفارشات کوچک، حمل و نقل سریع توصیه می شود. برای سفارشات عمده، حمل و نقل دریایی یا قطار (مقصد اروپا) مقرون به صرفه ترین است. برای سفارشات فوری،حمل و نقل هوایی به فرودگاه و خدمات تحویل پیشنهاد می شود..

س6: آیا می توانیم حمایت کنیم اگر موقعیت خود را در بازار داشته باشیم؟

RE: لطفا ما را از نیازهای دقیق بازار خود مطلع کنید. ما در مورد آن بحث و پیشنهادات مفید را برای پیدا کردن بهترین راه حل برای شما ارائه می دهیم.

سوال 7: چه توابع ضخیم سازی در دسترس هستند؟

RE: DALI، PIR، 1-10V dimming در دسترس است.

سوال 8: کاربردهای چراغ لوله ای ال ای دی TB7 شما چیست؟

RE: کاربردهای شامل: جایگزینی برای NCF فلورسنت؛ کارخانه های پردازش مواد غذایی؛ تاسیسات شیمیایی؛ انبار های پایدار حیوانات؛ مکان های شستشوی ماشین؛ مکان های بیرونی و داخلی.
