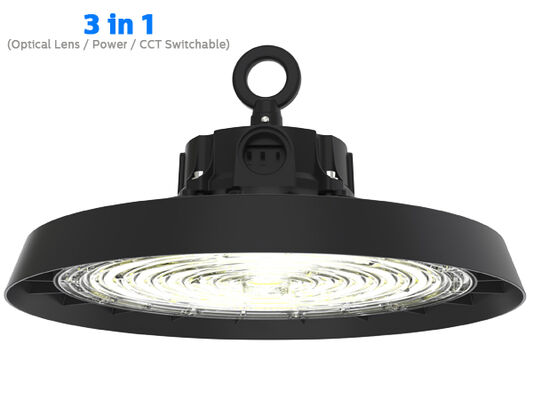

* آلیاژ آلومینیوم دایکاست ADC12، قالب گیری یکپارچه، هدایت حرارتی عالی؛
* LED های SMD2835 با روشنایی بالا SAN'AN / LUMILEDS، درایور توسعه یافته DUALRAYS یا درایور SOSEN / اختیاری؛
* محافظت IP65 / IK08؛
* زاویه پرتو 60 درجه/90 درجه/120 درجه اختیاری؛
* پوشش پودری مقاوم در برابر خوردگی؛
تمام چراغ های LED ما مطابق با استاندارد CE، RoHS هستند.نصب های متعدد: آویز حلقه ای، نصب سقفی، نصب دیواری؛

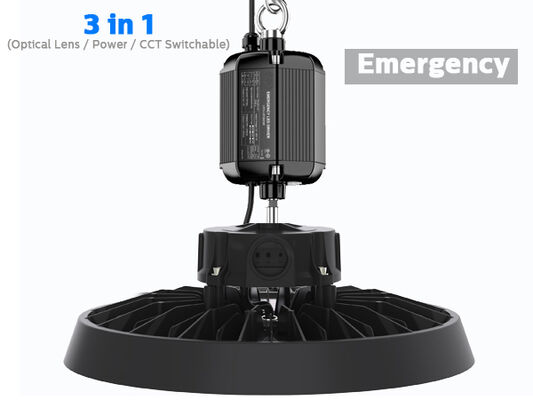

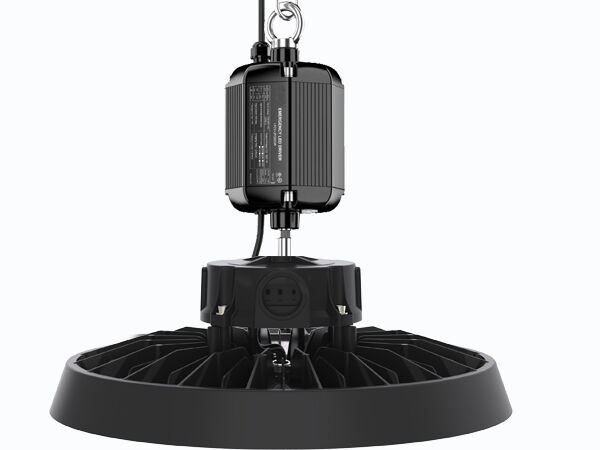

* کنترل های هوشمند مختلف: 1-10 ولت، سنسور حرکت، سنسور نور روز، زیگبی و اضطراری؛
* 3 دمای رنگ قابل انتخاب (A: 3000-4000-5000K؛ B: 3000-4500-6000K؛ C: 4000-5000-6000K)؛

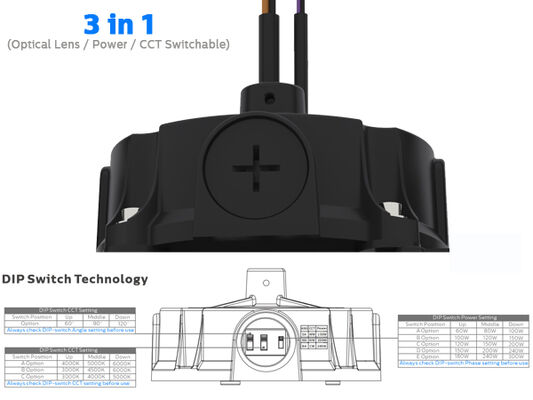

* توان قابل تنظیم با سوئیچ DIP به صورت استاندارد (100%-80%-60%)؛
* لنز نوری قابل تنظیم با سوئیچ DIP (60 درجه/90 درجه/110 درجه) اختیاری (نسخه PROLine 200 وات)؛
* بدون UV یا IR و کاملاً بدون جیوه؛
* L80/B10 @ 65,000 ساعت؛
* پشتیبانی سفارشی برای پروژه های خاص؛
گزینه ها:
> درایور: Meanwell // SOSEN.
> 3 دمای رنگ قابل انتخاب؛
> توان قابل تنظیم با سوئیچ DIP (100%-80%-60%)؛
> لنز نوری قابل تنظیم با سوئیچ DIP (60 درجه/90 درجه/110 درجه) اختیاری (نسخه PROLine 200 وات)
> کنترل ها و کم نور کردن: 1-10 ولت، سنسور حرکت، سنسور نور روز، زیگبی و اضطراری؛

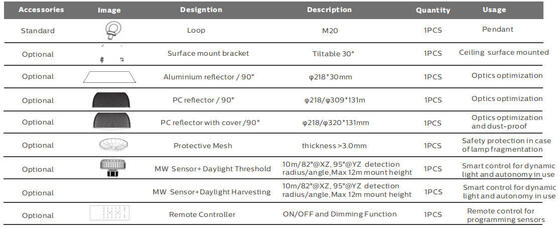

> بازتابنده: بازتابنده PC با / بدون پوشش. نصب لوله.
> نصب: آویز حلقه ای، نصب سقفی، نصب دیواری؛
> جایگزین منابع نور سنتی HID یا MH؛
> سالن های کارخانه و مناطق تولیدی؛
> انبارها و سالن های لجستیک؛
> فروشگاه های لوازم خانگی و فروشگاه های بزرگ؛
> استادیوم ها و سایر تاسیسات ورزشی؛
> جایگزینی لامپ سنتی؛

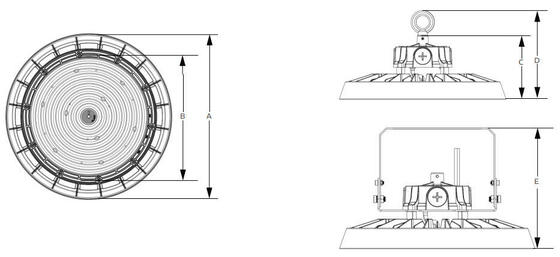

| توان/وات اندازه A / میلی متر اندازه B / میلی متر اندازه C / میلی متر اندازه D / میلی متر اندازه E / میلی متر |
| 100 Φ250 Φ184 125 180 205 |
| 150 Φ290 Φ226 125 180 205 |
| 200 Φ330 Φ265 125 180 205 |
| 240 Φ360 Φ300 125 184 205 |
| 300 Φ360 Φ300 125 184 205 |
| سیستم عمومی |
جنس بدنه: آلومینیوم دایکاست با فشار بالا ADC12 EN AC-43000، EN AC-43100، EN AC-43400، EN
AC-44100، EN AC-47100 مطابق با استاندارد UNE EN 1706 با پوشش پودری |
| جنس دیفیوزر: PC تزریقی مطابق با استاندارد UNE-EN ISO 294-2:2019، فیلتر UV مشروط (IK08) |
| رنگ بدنه: مشکی متالیک (RAL9017)، رنگ های دیگر اختیاری |
| واشرهای آب بندی: فوم سیلیکونی |
اتلاف حرارت LED: از طریق بدنه آلومینیومی بدون پره ADC12، بدون سیالات رسانا. اتلاف همرفت غیرفعال
اطمینان از تماس حرارتی با ماژول های LED از طریق خمیر لحیم کاری بدون سرب با هدایت بالا |
| سیستم نوری: اپتیک لنز، بازتابنده PC/آلومینیوم اختیاری |
| پوشش: پوشش رنگ پودری پلی استر، اسپری شده الکترواستاتیک و تصعید شده در کوره، مقاوم در برابر خوردگی |
| ارتفاع نصب توصیه شده: 5 - 15 متر |
| نگهداری: LED قابل تعویض نیست، درایور قابل تعویض است |
| درایور: جریان ثابت با توان قابل تنظیم از طریق سوئیچ DIP، تعبیه شده در چراغ، از قبل سیم کشی شده |
| کنترل کم نور: روشن-خاموش | کم نور کردن 1-10 ولت | DALI-2 | زیگبی |
| IP (درجه حفاظت در برابر نفوذ): IP65 |
| IK (مقاومت در برابر ضربه): IK08 |
| کلاس حفاظتی: کلاس I |
| سیم داغ: 750 درجه سانتیگراد (زیر 30 ثانیه) |
| گلند کابل: پلاستیکی M20x1.5 – IP68 | پلاستیکی M25x1.5 – IP68 (اختیاری) |
| نصب: آویز حلقه ای | نصب با براکت |

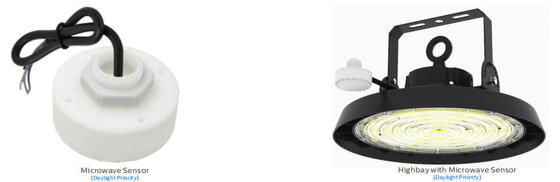

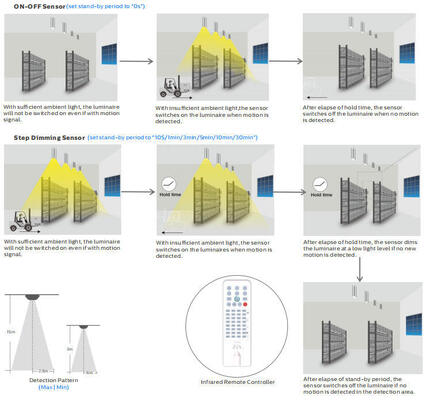

| عملکرد هوشمند: سنسور PIR با آستانه نور روز | سنسور مایکروویو با آستانه نور روز یا برداشت نور روز | اضطراری |
| نسبت خروجی نور رو به بالا: ULOR 0 |
| نسبت خروجی نور رو به پایین: DLOR 100% |
| سیستم الکتریکی |
| اتصال الکتریکی: 0.3 متر 3*1.0 میلی متر مربع به عنوان استاندارد، حداکثر سیم 3x2.5 میلی متر مربع + 2x1.5 میلی متر مربع برای کم نور کردن، انتهای سیم آزاد، طول سیم سفارشی با دوشاخه EU/AU/US برای گزینه |
| ولتاژ اصلی: 100~277 ولت AC / 50/60 هرتز، 140-280 ولت DC |
| ضریب توان (PF): ≥0.97 |
| اعوجاج هارمونیک کل (THD): <20% |
| حفاظت در برابر نوسان: DM: 6kV، CM: 6kV، معیار B |
SPD (اختیاری): نوع 2، محافظ اضافه ولتاژ گذرا 10 کیلو ولت و 20 کیلو آمپر. اتصال سری با فیوز حرارتی
قطع کننده برای حفاظت موثرتر در پایان عمر مفید آن |
| نوع خروجی: غیر SELV (غیر ایزوله) |
| ضریب سوسو زدن: <1% قابلیت درک اثرات استروبوسکوپیک (Pst) <1 |
| اندازه گیری دید استروبوسکوپیک (SVM): <0.4 |
| قابلیت درک اثرات استروبوسکوپیک (Pst): <1 |
| توان چراغ ها B10A B16A C10A C16A |
| 100 وات 6 10 11 17 |
| ماژول از طریق قطع کننده های مدار LSS 150 وات 4 6 6 10 |
| 200 وات 3 5 6 8 |
| 240 وات 3 4 5 7 |
| 300 وات 2 3 4 6 |
| سیستم فتومتری |

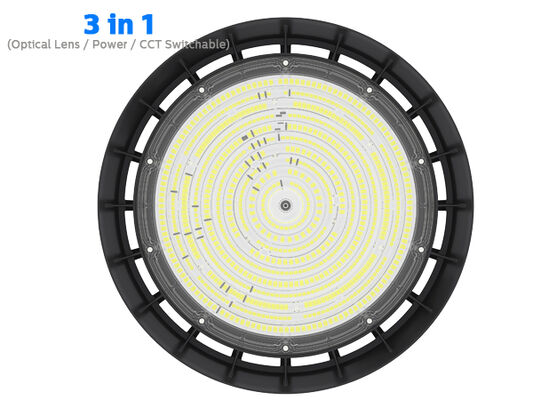

| LED ها: SMD2835 (1 وات) |
|
دمای رنگ (CCT): تک دمای رنگ (3000K | 4000K | 5000K | 5700K | 6500K)
3 دمای رنگ قابل انتخاب (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K برای انتخاب)
|
| شاخص نمود رنگ (CRI): >80Ra برای استاندارد (>90Ra برای CRI بالاتر موجود است) |
| ایمنی فتوبیولوژیکی: RG0 (بدون خطر) |
| کلاس بهره وری انرژی (EEC): A++ |
| SDCM (انحراف معیار تطابق رنگ): <5 (SDCM<3 اختیاری) |
|
UGR (4H، 8H): 33.9 (عرضی)
33.9 (طولی)
|

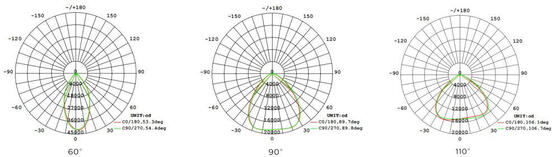

| زاویه پرتو: 60 درجه | 90 درجه | 120 درجه اختیاری |
| میانگین عمر مفید چراغ: 65,000 ساعت (L80B10) |
| حفظ شار نوری در پایان عمر >70% |
| راندمان نوری: 150 لومن بر وات (PROLine) | 170 لومن بر وات (PRIMELine) | 190 لومن بر وات (ULTRALine) اختیاری |
| توان نامی: 100 وات DIP(60/80 وات/100 وات) 150 وات DIP(100 وات/120 وات/150 وات) 200 وات DIP(120 وات/150 وات/200 وات) 240 وات DIP(150 وات/200 وات/240 وات) 300 وات DIP(180 وات/240 وات/300 وات) |
| (PRO) حداکثر 15,000 لومن حداکثر 22,500 لومن حداکثر 30,000 لومنحداکثر 36,000 لومن حداکثر 45,000 لومن |
|
شار نوری تحویل داده شده
@ 5000K، CRI>80 (PRIME) حداکثر 17,000 لومن حداکثر 25,500 لومن حداکثر 34,000 لومنحداکثر 40,800 لومن حداکثر 51,000 لومن
|
| (ULTRA) حداکثر 19,000 لومن حداکثر 28,500 لومن حداکثر 38,000 لومنحداکثر 45,600 لومن حداکثر 57,000 لومن |
| شرایط عملیاتی |
| دمای/رطوبت عملیاتی: -30 تا +60 درجه سانتیگراد (-22 درجه فارنهایت تا 140 درجه فارنهایت) / 5 تا 85 درصد رطوبت نسبی، بدون میعان |
| دمای/رطوبت نگهداری: -30 تا +80 درجه سانتیگراد (-22 درجه فارنهایت تا 176 درجه فارنهایت) / 5 تا 85 درصد رطوبت نسبی، بدون میعان |
| میانگین عمر مفید LED L80B10: ≥100,000 ساعت |
| عمر نامی نامی (Tp<70 درجه سانتیگراد): تا 100,000 ساعت |
| MTBF درایور: 198,000 ساعت، MIL-HDBK-217F (25 درجه سانتیگراد) |
| مقاوم در برابر لرزش: 10 تا 500 هرتز، 5G 12 دقیقه / 1 چرخه، دوره 72 دقیقه. هر کدام در امتداد محورهای X، Y، Z |
| نویز صوتی: <25 دسی بل (فاصله 30 سانتی متر، عملکرد عادی) |
| گارانتی: 5 سال (قابل تمدید تا 7 سال) |
| گواهینامه ها |
| گواهینامه جهانی: ENEC | CE | RoHS | D-mark | لیست شده KEMA-KEUR، SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| دستورالعمل های ایمنی: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| دستورالعمل های EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| سایر دستورالعمل ها: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* تحمل شار نوری، تحمل توان و تحمل دمای رنگ ±5%، 5000K و CRI>80.
* پرتو نور، توزیع شدت نور و راندمان نور مطابق با استاندارد EN ISO 17025:2005 برای سری استاندارد EN13032 و استاندارد LM-79 بررسی شده است.
* اطلاعات به روز محصول و شرایط گارانتی عمومی در وب سایت ما www.DUALRAYS.com موجود است.
* اطلاعات دقیق در مورد شار نوری و توان برای شاخص های فردی در برگه اطلاعات محصول نشان داده شده است.
* مقادیر ممکن است به دلیل دسته بندی LED تغییر کنند.
* پارامترهای موجود در برگه اطلاعات برای Ta=25 درجه سانتیگراد، بر اساس 4000K/80Ra، 10% راندمان بالاتر با 70Ra ارائه شده است.

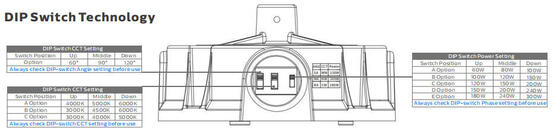

1. ابتدا چراغ را خاموش کنید.
2. روکش IP65 را با دست به دقت بردارید.
3. سوئیچ کشویی را با دست به تنظیم دلخواه تنظیم کنید - از هیچ ابزار فلزی استفاده نکنید.
4. روکش IP65 را دوباره در جای خود قرار دهید.
5. چراغ را روشن کنید.
براکت را از نصب خارج کنید. براکت را با پیچ گوشتی روی هایبای ثابت کنید، تمام شد.
سمت براکت، و سیم کشی 3 سیم به درایور. سنسور مایکروویو را در طرف دیگر وصل کنید.

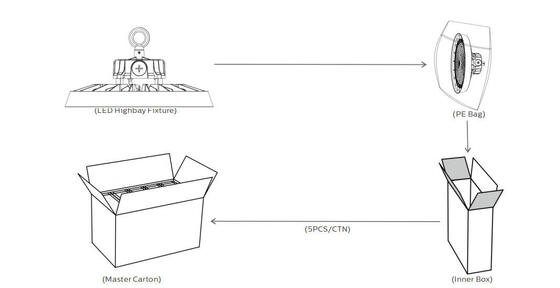

بسته بندی.
برق را قطع کنید، سیم AC را وصل کنید.
اتصال کم نور کردن (با درایور قابل کم نور کردن)
1. سازگار با کم نور کردن 0-10 ولت.
2. سیم ها را طبق نمودار بالا وصل کنید.
| توان/وات جعبه داخلی کارتن بیرونی تعداد/کارتن وزن خالص واحد وزن ناخالص/کارتن |
| 100 270x270x150 میلی متر 790x283x292 میلی متر 5 عدد 2.4 کیلوگرم 14.2 کیلوگرم |
| 150 310x310x150 میلی متر 790x323x332 میلی متر 5 عدد 2.6 کیلوگرم 15.6 کیلوگرم |
| 200 350x350x150 میلی متر 790x363x372 میلی متر 5 عدد 2.8 کیلوگرم 16.9 کیلوگرم |
| 240 380x380x150 میلی متر 790x393x402 میلی متر 5 عدد 3.1 کیلوگرم 18.2 کیلوگرم |
| 300 380x380x150 میلی متر 790x393x402 میلی متر 5 عدد 3.2 کیلوگرم 18.6 کیلوگرم |
لطفاً قبل از نصب، تمام دستورالعمل های زیر را بخوانید:
* برای جلوگیری از شوک الکتریکی، لطفاً اطمینان حاصل کنید که منبع تغذیه قبل از نصب قطع شده است.
* لامپ باید توسط یک برقکار یا تکنسین واجد شرایط مطابق با کد ملی برق و کدهای محلی مربوطه نصب و راه اندازی شود.
* لامپ را باز کرده و با دقت بررسی کنید، هرگونه آسیب را گزارش دهید و در صورت آسیب دیدن بخشی از محصول در حین حمل و نقل، تمام مواد بسته بندی را حفظ کنید.
* اگر لامپ آسیب دیده است، از آن استفاده نکنید!
بیانیه:
طبق استاندارد بین المللی چراغ های LED، DUALRAYS رسماً اعلام می کند که محصولات سری چراغ هایبای LED DUALRAYS (UFO Highbay) فقط مجاز به استفاده در محیط های داخلی یا نیمه خارجی خنثی هستند. در عین حال، DUALRAYS گارانتی کامل محصولات را تضمین می کند.
هرگونه استفاده در محیط های شدید از جمله دماهای بالا/پایین، رطوبت بالا، شوری بالا، آمونیاک بالا و غیره بدون تأیید رسمی سازنده مجاز نیست. در صورت بروز هرگونه سوء استفاده، سیاست گارانتی دیگر تضمین نمی شود.
