گزینه ها: LED های SMD2835 با روشنایی بالا SAN'AN / LUMILEDS، درایور توسعه یافته DUALRAYS یا SOSEN / درایور اختیاری؛
گزینه ها: محافظت IP65 / IK08؛
گزینه ها: زاویه پرتو 60 درجه / 90 درجه / 120 درجه اختیاری؛
گزینه ها: پوشش رنگ پودری مقاوم در برابر خوردگی؛
گزینه ها: نصب های متعدد: آویز حلقه، نصب سقفی، نصب دیواری؛
سوال 3: CRI چیست؟کنترل هوشمند مختلف: 1-10 ولت، سنسور حرکت، سنسور نور روز، زیگبی و اضطراری؛
گزینه ها: 3 CCT اختیاری (A: 3000-4000-5000K؛ B: 3000-4500-6000K؛ C: 4000-5000-6000K)؛
گزینه ها: توان قابل تنظیم با سوئیچ DIP به عنوان استاندارد (100%-80%-60%)؛
گزینه ها: بدون UV یا IR و کاملاً بدون جیوه؛
گزینه ها: L80/B10 @ 56.000 ساعت؛
گزینه ها: پشتیبانی سفارشی برای پروژه های خاص؛
گزینه ها: > درایور: درایور داخلی توسعه یافته DUALRAYS، طراحی باریک، بادوام و فشرده.
> 3 CCT اختیاری؛
> توان قابل تنظیم با سوئیچ DIP (100%-80%-60%)؛
> کنترل ها و کم نور کردن: 1-10 ولت، سنسور حرکت، سنسور نور روز، زیگبی و اضطراری؛
> بازتابنده: بازتابنده PC با / بدون پوشش. نصب لوله.
> نصب: آویز حلقه، نصب سقفی، نصب دیواری؛
> جایگزین منبع نور سنتی HID یا MH؛
> سالن های کارخانه و مناطق تولیدی؛
> انبارها و سالن های لجستیک؛
> فروشگاه های لوازم خانگی و فروشگاه های بزرگ؛
> استادیوم ها و سایر تاسیسات ورزشی؛
> جایگزینی لامپ سنتی؛

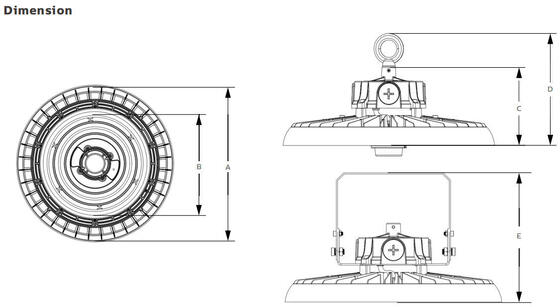

توان/وات اندازه A / میلی متر اندازه B / میلی متر اندازه C / میلی متر اندازه D / میلی متر اندازه E / میلی متر
100 φ250 φ184 119 166.5 197
| 150 φ290 φ226 119 166.5 197 |
| 200 φ330 φ265 119 166.5 197 |
| سیستم عمومی |
| جنس بدنه: آلومینیوم دایکاست با فشار بالا ADC12 EN AC-43000، EN AC-43100، EN AC-43400، EN |
| AC-44100، EN AC-47100 مطابق با استاندارد UNE EN 1706 با پوشش پودری |
جنس دیفیوزر: PC تزریقی مطابق با استاندارد UNE-EN ISO 294-2:2019، فیلتر UV مشروط (IK08)
رنگ بدنه: مشکی متالیک (RAL9017)، رنگ های دیگر اختیاری |
| واشر آب بندی: فوم سیلیکونی |
| اتلاف حرارت LED: از طریق بدنه لامپ ADC12 AL بدون پره، بدون مایعات رسانا. اتلاف همرفت غیرفعال که تماس حرارتی با ماژول های LED را از طریق خمیر لحیم کاری بدون سرب با رسانایی بالا تضمین می کند. |
| سیستم نوری: اپتیک لنز، بازتابنده PC/آلومینیوم اختیاری |
| پوشش: پوشش رنگ پودری پلی استر، اسپری شده با الکترواستاتیک و تصعید شده در کوره، مقاوم در برابر |
| خوردگی |
ارتفاع نصب توصیه شده: 5 - 15 متر
نگهداری: LED قابل تعویض نیست، درایور قابل تعویض است |
| درایور: جریان ثابت با توان قابل تنظیم اختیاری از طریق سوئیچ DIP، تعبیه شده در لامپ، از قبل سیم کشی شده |
| کنترل کم نور کردن: روشن-خاموش | کم نور کردن 1-10 ولت | DALI-2 | زیگبی |
| IP (درجه حفاظت در برابر نفوذ): IP65 |
| IK (مقاومت در برابر ضربه): IK08 |
| کلاس حفاظتی: کلاس I |
| سیم داغ: 750 درجه سانتیگراد (زیر 30 ثانیه) |
| گلند کابل: پلاستیکی M20x1.5 – IP68 | پلاستیکی M25x1.5 – IP68 (اختیاری) |
| نصب: آویز حلقه | نصب براکت |

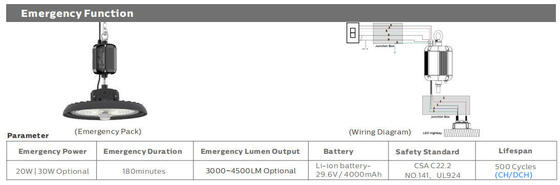

| عملکرد هوشمند: سنسور PIR با آستانه نور روز | سنسور مایکروویو با آستانه نور روز یا برداشت نور روز | اضطراری |
| نسبت خروجی نور رو به بالا: ULOR 0 |
نسبت خروجی نور رو به پایین: DLOR 100%
سیستم الکتریکی |
| اتصال الکتریکی: 0.3 متر 3*1.0 میلی متر مربع به عنوان استاندارد، حداکثر سیم کم نور کردن 3x2.5 میلی متر مربع + 2x1.5 میلی متر مربع، انتهای سیم آزاد، طول سیم سفارشی با دوشاخه EU/AU/US برای گزینه |
| ولتاژ اصلی: 100~277 ولت AC / 50/60 هرتز، 140-280 ولت DC |
| ضریب توان (PF): ≥0.97 |
| اعوجاج هارمونیک کل (THD): <20% |
| حفاظت در برابر نوسان: DM: 6kV، CM: 6kV، معیار B |
| SPD (اختیاری): نوع 2، محافظ نوسان گذرا 10kV و 20kA. اتصال سری با فیوز حرارتی |
| قطع کننده برای حفاظت موثرتر در پایان عمر مفید |
| نوع خروجی: غیر SELV (غیر ایزوله) |
ضریب سوسو زدن: <1% قابلیت درک اثرات استروبوسکوپیک (Pst) <1
اندازه گیری دید استروبوسکوپیک (SVM): <0.4 |
| قابلیت درک اثرات استروبوسکوپیک (Pst): <1 |
| توان لامپ ها B10A B16A C10A C16A |
| 100 وات 6 10 11 17 |
| ماژول از طریق قطع کننده های مدار LSS 150 وات 4 6 6 10 |
| 200 وات 3 5 6 8 |
| سیستم فتومتری |
| LED ها: SMD2835 (1 وات) |
| CCT (دمای رنگ همبسته): CCT تک (3000K | 4000K | 5000K | 5700K | 6500K) |
| 3CCT اختیاری (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K برای انتخاب) |
| CRI (شاخص نمود رنگ): >80Ra برای استاندارد (>90Ra برای CRI بالاتر موجود است) |
|
ایمنی فوتوبیولوژیکی: RG0 (معاف از خطر)
کلاس بهره وری انرژی (EEC): A++
|
| SDCM (انحراف معیار تطابق رنگ): <5 (SDCM |
| <3 اختیاری) |
| UGR (4H، 8H): 33.9 (عرضی) |
| 33.9 (طولی)زاویه پرتو: 60 درجه | 90 درجه | 120 درجه اختیاری |
|
طول عمر مفید متوسط لامپ: 56.000 ساعت (L80B10)
حفظ شار نوری در پایان عمر >70%
|
| راندمان نوری: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) اختیاری |
| توان نامی: 100 وات DIP (60/80 وات/100 وات) 150 وات DIP (100 وات/120 وات/150 وات) 200 وات DIP (120 وات/150 وات/200 وات) |
| (PRO) حداکثر 15.000 لومن حداکثر 22.500 لومن حداکثر 30.000 لومن |
| لومن های تحویل شده |
| @ 5000K، CRI>80 (PRIME) حداکثر 17.000 لومن حداکثر 25.500 لومن حداکثر 34.000 لومن |
| (ULTRA) حداکثر 19.000 لومن حداکثر 28.500 لومن حداکثر 38.000 لومن |
|
شرایط عملیاتی
دما / رطوبت عملیاتی: -30 ~ +60 درجه سانتیگراد (-22 درجه فارنهایت ~ 140 درجه فارنهایت) / 5 ~ 85% RH، بدون میعان
|
| دما / رطوبت ذخیره سازی: -30 ~ +80 درجه سانتیگراد (-22 درجه فارنهایت ~ 176 درجه فارنهایت) / 5 ~ 85% RH، بدون میعان |
| زمان مفید متوسط LED L80B10: ≥100.000 ساعت |
| طول عمر نامی (Tp |
| <70 درجه سانتیگراد): تا 100.000 ساعت |
| MTBF درایور: 198.000 ساعت، MIL-HDBK-217F (25 درجه سانتیگراد) |
| مقاوم در برابر لرزش: 10 ~ 500 هرتز، 5G 12 دقیقه / 1 چرخه، دوره 72 دقیقه. هر کدام در امتداد محورهای X، Y، Zنویز صوتی: <25dB (فاصله 30 سانتی متر، عملکرد عادی) |
| گارانتی: 5 سال (قابل تمدید تا 7 سال) |
| گواهینامه ها |
| گواهینامه جهانی: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed، SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| دستورالعمل های ایمنی: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| دستورالعمل های EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| سایر دستورالعمل ها: IEC 62262 | EN 13032-4 | EN 62471 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
| * تحمل شار نوری، تحمل توان و تحمل دمای رنگ ±5%، 5000K و CRI>80. |
| * پرتو نور، توزیع شدت نور و راندمان نور مطابق با استاندارد EN ISO 17025:2005 برای سری استاندارد EN13032 و استاندارد LM-79 بررسی شده است. |
| * اطلاعات به روز محصول و شرایط گارانتی عمومی در وب سایت ما www.DUALRAYS.com موجود است. |
* اطلاعات دقیق در مورد شار نوری و توان برای شاخص های فردی در برگه اطلاعات محصول نشان داده شده است.
* مقادیر ممکن است به دلیل دسته بندی LED تغییر کنند.
* پارامترهای موجود در برگه اطلاعات برای Ta=25 درجه سانتیگراد، بر اساس 4000K/80Ra، 10% راندمان بالاتر با 70Ra ارائه شده است.

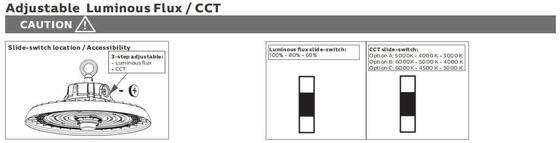

1. ابتدا لامپ را خاموش کنید.
2. روکش IP65 را با دست به آرامی بردارید.
3. سوئیچ اسلاید را با دست به تنظیم دلخواه تنظیم کنید - از هیچ ابزار فلزی استفاده نکنید.
4. روکش IP65 را دوباره در جای خود قرار دهید.
5. لامپ را روشن کنید.

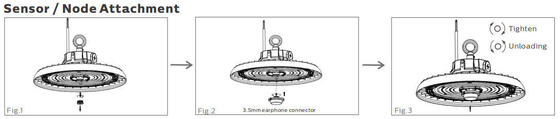

پوشش را بردارید. اتصال دستگاه سنسور. تمام شد.

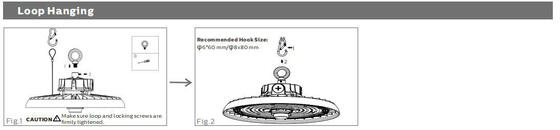

بستن / محکم کردن حلقه. اتصال قلاب/حلقه.

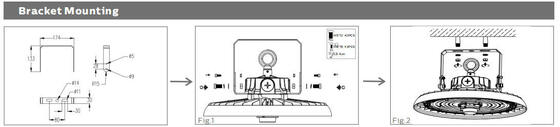

بستن براکت به لامپ. نصب سطحی / سقفی.
برق را قطع کنید، سیم AC را وصل کنید.
اتصال کم نور کردن (با درایور قابل کم نور کردن)
1. سازگار با کم نور کردن 0-10 ولت.
2. سیم ها را طبق نمودار بالا وصل کنید.

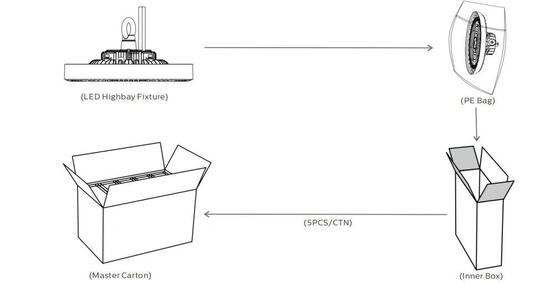

توان/وات جعبه داخلی کارتن بیرونی تعداد / کارتن وزن خالص واحد وزن ناخالص / کارتن
100 260x260x150 میلی متر 790x273x282 میلی متر 5 عدد 2.3 کیلوگرم 14.2 کیلوگرم
150 300x300x150 میلی متر 790x313x322 میلی متر 5 عدد 2.5 کیلوگرم 14.6 کیلوگرم
| 150 350x350x150 میلی متر 790x363x372 میلی متر 5 عدد 2.8 کیلوگرم 15.2 کیلوگرم |
| لطفاً قبل از نصب، تمام دستورالعمل های زیر را بخوانید: |
| * برای جلوگیری از شوک الکتریکی، لطفاً اطمینان حاصل کنید که منبع تغذیه قبل از نصب قطع شده است. |
| * لامپ باید توسط یک برقکار یا تکنسین واجد شرایط مطابق با کد ملی برق و کدهای محلی مربوطه نصب و راه اندازی شود. |
* لامپ را باز کرده و با دقت بررسی کنید، هرگونه آسیب را گزارش دهید و در صورت آسیب دیدن هر بخشی از محصول در حین حمل و نقل، تمام مواد بسته بندی را حفظ کنید.
* اگر لامپ آسیب دیده است، از آن استفاده نکنید!
بیانیه:
طبق استاندارد بین المللی لامپ های LED، DUALRAYS رسماً اعلام می کند که محصولات سری چراغ های هابای LED DUALRAYS (UFO Highbay) فقط مجاز به استفاده در محیط های داخلی یا نیمه خارجی خنثی هستند. در عین حال، DUALRAYS گارانتی کامل محصولات را تضمین می کند.
هرگونه کاربرد در محیط های شدید از جمله دماهای بالا/پایین، رطوبت بالا، شوری بالا، آمونیاک بالا و غیره بدون تأیید رسمی سازنده مجاز نیست. در صورت بروز هرگونه سوء استفاده، سیاست گارانتی دیگر تضمین نمی شود.
*
تیم حرفه ای: بیش از 15 سال تجربه، کارخانه اختصاصی، تیم بیش از 10 مهندس، ظرفیت تولید قوی و سیستم مدیریت QC، ارائه محصول و خدمات با کیفیت خوب؛
* برند قابل اعتماد: همکاری پایدار و بلندمدت با مشتریان اروپایی برقرار کرده، تحسین و اعتماد بالایی کسب کرده و انبار در هلند برای خدمات بهتر دارد؛
سوال 3: CRI چیست؟* تمام لامپ های LED ما مطابق با استاندارد CE، RoHS هستند.TUV، ENEC، VDE، SAA، C-Tick، LM79، LM80 برای محصولات پیشرو لیست شده اند.حمل و نقل:
توجه: برای سفارشات کوچک، اکسپرس بهترین گزینه خواهد بود. و برای سفارشات عمده، حمل و نقل دریایی یا ریلی (مقصد اروپا) بهترین است، اما زمان زیادی می برد. برای سفارشات فوری، ما از طریق هوایی به فرودگاه به علاوه شریک حمل و نقل ما که به درب منزل شما ارسال می کند، پیشنهاد می کنیم.سوال 1: گارانتی چراغ هابای HB4H چیست؟
سوال 3: CRI چیست؟سوال 2: چه روش های پرداختی را می توانید بپذیرید؟پاسخ: ما می توانیم مسیرهای پرداخت چندگانه را به منظور انعطاف پذیری و راحتی بیشتر برای مشتریان خود در سراسر جهان بپذیریم، وسترن یونیون، پی پال، T/T، L/C. اما به طور کلی روش پرداخت استاندارد T/T برای سفارشات عمده است، 30% T/T پیشاپیش، مانده 70% قبل از حمل و نقل. اطلاعات بانکی در PI نوشته شده است.
سوال 3: CRI چیست؟پاسخ: CRI عددی است که رنگ های واقعی اشیاء را بازتاب می دهد. CRI بالاتر با هزینه بالاتر. برای لامپ های LED، CRI بیشتر >80Ra است و 90Ra با هزینه بالاتر.سوال 4: آیا می توانم فقط محفظه را جداگانه بخرم؟
