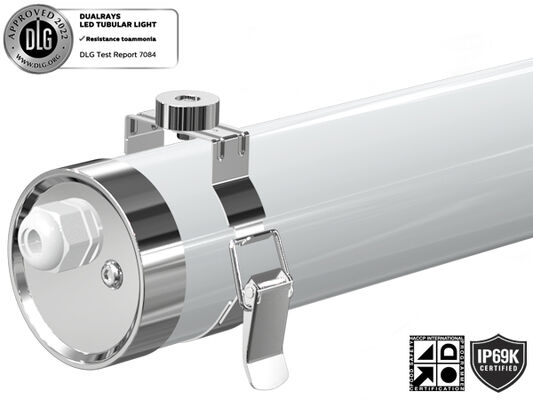

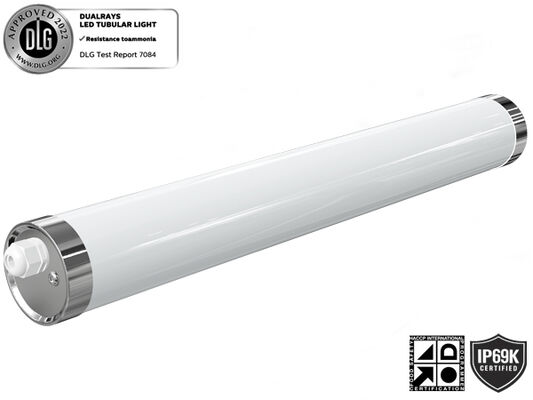

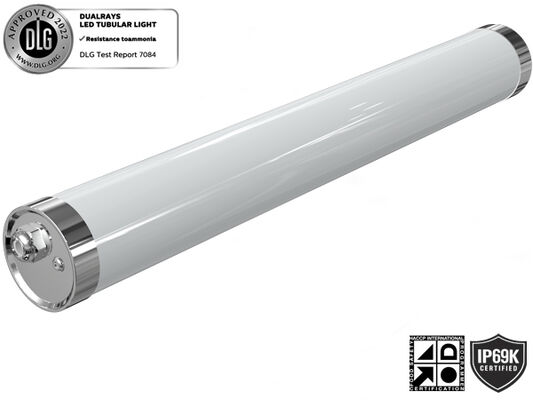

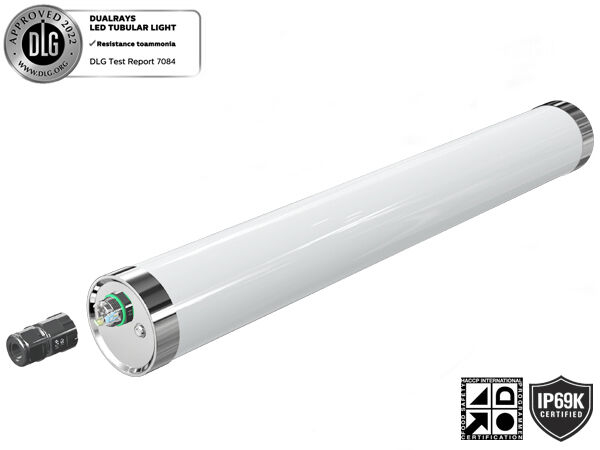

چراغ لوله ای LED TB6 - درجه صنعتی IP69K حفاظت IK10
چراغ لوله ای LED TB6 برای مقاومت در برابر شرایط محیطی شدید و عملکرد قابل اطمینان در محیط های خشن و از نظر شیمیایی سخت طراحی شده است. این چراغ با ساختار از مواد ممتاز و طراحی قوی، مقاومت استثنایی در برابر آمونیاک، آلودگی گوگرد و مواد شیمیایی مختلف را ارائه می دهد و در عین حال در برابر اکثر مواد ضدعفونی کننده و پاک کننده ها مقاومت می کند.
این چراغ با داشتن گواهینامه IP69K برای محافظت کامل در برابر گرد و غبار و قابلیت تمیز کردن با فشار بالا، همراه با گواهینامه DLG برای دوام در محیط آمونیاک، برای کاربردهای کشاورزی ایده آل است. همچنین روشنایی ایمن را در محیط های صنعتی سخت از جمله کارخانه های آبکاری، کارخانه های تولید تایر، مناطق ذخیره سازی و مکان هایی با غلظت های شیمیایی بالا فراهم می کند. مواد مقاوم در برابر اشعه ماوراء بنفش عملکرد قابل اطمینان در فضای باز را تضمین می کند.
ویژگی ها و مشخصات کلیدی
- LED های SMD2835 با روشنایی بالا SAN'AN با درایور LIFUD/BOKE/AGT High PF بدون سوسو زدن
- تنظیم توان DIP Switch اختیاری
- مقاومت در برابر فشار آب 100 بار (1450psi) و دمای تا 80 درجه سانتیگراد
- IP69K PMMA IK06 ضد آمونیاک/UV و PC IK10 حفاظت ضد UV
- زاویه های پرتو متعدد: 120 درجه/200 درجه/280 درجه/360 درجه اختیاری
- سیم کشی تکی یا دوتایی قابل اتصال اختیاری
- نصب همه کاره: آویز، نصب دیواری، نگهدارنده مغناطیسی
- گزینه های کنترل هوشمند: 1-10 ولت، DALI، سنسور حرکت، سنسور نور روز، Zigbee و اضطراری
- بدون انتشار UV یا IR، کاملاً بدون جیوه
- طول عمر L80/B10 @ 61000 ساعت
- سفارشی سازی برای پروژه های خاص در دسترس است
گزینه های موجود
- درایور: درایور TRIDONIC / BOKE Non-SELV
- کنترل ها و کم نور کردن: 1-10 ولت، DALI، سنسور حرکت، سنسور نور روز، Zigbee و اضطراری
- زاویه های پرتو: 120 درجه/200 درجه/280 درجه/360 درجه اختیاری
- نصب: آویز، نصب دیواری، نگهدارنده مغناطیسی
- جنس: PC/PMMA اختیاری
برنامه های کاربردی توصیه شده
- جایگزینی برای روشنایی فلورسنت NCF
- کارخانه های فرآوری مواد غذایی
- تاسیسات شیمیایی
- انبار اصطبل حیوانات
- تاسیسات شستشوی خودرو
- مکان های بیرونی و داخلی
مشخصات فنی
سیستم عمومی
| جنس بدنه |
PC/PMMA اکسترود شده مطابق با استاندارد UNE-EN ISO 21305-1:2020، فیلتر UV مشروط (IK10) |
| جنس دیفیوزر |
PC/PMMA اکسترود شده مطابق با استاندارد UNE-EN ISO 21305-1:2020، فیلتر UV مشروط (IK10) |
| رنگ بدنه |
سفید (RAL9016)، رنگ های دیگر اختیاری |
| واشرهای آب بندی |
فوم سیلیکونی |
| اتلاف حرارت LED ها |
از طریق بدنه چراغ 6063 AL بدون فین، بدون مایعات رسانا. اتلاف همرفت غیرفعال که تماس حرارتی با ماژول های LED را از طریق خمیر لحیم بدون سرب با هدایت بالا تضمین می کند |
| ضد تراکم |
شیر تعادل فشار برای اطمینان از رهاسازی رطوبت، جلوگیری از تراکم و حفظ سفتی IP |
| پایان |
اسپری الکترواستاتیک و تصعید شده در کوره. مقاوم در برابر خوردگی |
| ارتفاع نصب توصیه شده |
2 - 8 متر |
| نگهداری |
درپوش انتهایی با پیچ برای نصب |
| درایور |
جریان ثابت، تعبیه شده در چراغ، سیم کشی شده |
| کنترل کم نور |
روشن-خاموش | کم نور 1-10 ولت | DALI-2 | مش | Zigbee | Casambi |
| رتبه IP |
IP67 / IP69K |
| رتبه IK |
IK10 |
| کلاس حفاظتی |
کلاس I |
| سیم درخشان |
850 درجه سانتیگراد (زیر 30 ثانیه) |
| غده کابل |
غده کابل M20 (غده کابل نایلون یا SS304/316 اختیاری) |
| نصب |
نصب سقفی | آویز | نصب مغناطیسی | نصب دیواری قابل چرخش |

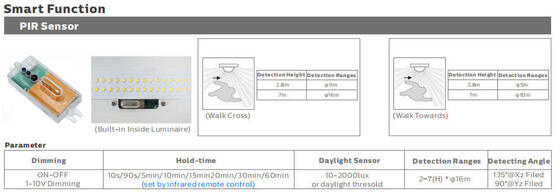

| عملکرد هوشمند |
سنسور PIR | سنسور مایکروویو | اضطراری |
سیستم الکتریکی
| سیم کشی از طریق |
3*1.5mm² | 5*1.5mm² | 3*2.5mm² | 5*2.5mm² سیم ها برای گزینه |
| ولتاژ اصلی |
220~240VAC/ 50/60Hz, 180-264VDC |
| ضریب توان (PF) |
≥0.96 |
| اعوجاج هارمونیک کل (THD) |
＜10% |
| نوع خروجی |
Non-SELV (غیر ایزوله) |
| فاکتور سوسو زدن |
＜1% |
| اندازه گیری دید استروبوسکوپی (SVM) |
＜0.4 |
| ادراک اثرات استروبوسکوپی (Pst) |
＜1 |
| اتصال ترمینال |
درپوش انتهایی با پیچ سریع برای سیم کشی آسان |
| توان چراغ ها |
B10A |
B16A |
C10A |
C16A |
| 20W |
70 |
110 |
98 |
158 |
| 30W |
46 |
74 |
66 |
104 |
| 40W |
35 |
55 |
49 |
78 |
| 50W |
28 |
44 |
39 |
62 |
| 60W |
23 |
37 |
34 |
52 |
سیستم فوتومتری
| LED ها |
SMD2835 (1W) |
| CCT (دمای رنگ همبسته) |
CCT تکی (3000K | 4000K | 5000K | 5700K | 6500K) |
| CRI (شاخص رندر رنگ) |
>80Ra برای استاندارد (>90Ra برای CRI بالاتر موجود) |
| ایمنی فوتوبیولوژیکی |
RG0 (معاف از خطر) |
| EEC (کلاس بهره وری انرژی) |
A++ |
| SDCM (انحراف استاندارد تطبیق رنگ) |
＜5 (SDCM<3 اختیاری) |
| UGR (4H, 8H) |
24.9 (Cross) 23.4 (طولی) |
| زاویه پرتو |
120 درجه | 280 درجه | 360 درجه اختیاری |
| متوسط طول عمر مفید چراغ |
61000 ساعت (L80B10) |
| نگهداری لومن در e.o.l. |
>70% |
| بهره نوری |
130LPW (PROLine) | 160LPW (PRIMELine) اختیاری |

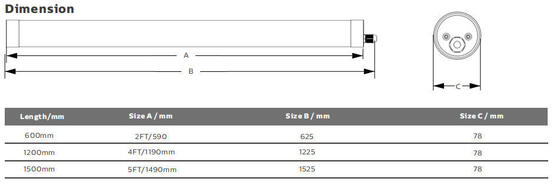

| طول |
2FT/600mm |
4FT/1200mm |
5FT/1500mm |
| توان نامی |
20W |
30W |
30W |
| لومن تحویل داده شده @ 5000K, CRI>80 (PRO) |
2600lm |
3900lm |
3900lm |
| لومن تحویل داده شده @ 5000K, CRI>80 (PRIME) |
3200lm |
4800lm |
4800lm |
شرایط عملیاتی
| دمای عملیاتی / رطوبت |
-20~ +60 درجه سانتیگراد (-4 درجه فارنهایت ~ 140 درجه فارنهایت) / 5~85% RH، بدون تراکم |
| دمای ذخیره سازی / رطوبت |
-40~ +80 درجه سانتیگراد (-40 درجه فارنهایت ~ 176 درجه فارنهایت) / 5~85% RH، بدون تراکم |
| متوسط زمان مفید LED L90B10 |
≥0.96 |
| طول عمر اسمی نامی (Tp<70 درجه سانتیگراد) |
تا 100000 ساعت |
| MTBF درایور |
500000H, MIL-HDBK-217F(25 درجه سانتیگراد) |
| مقاوم در برابر لرزش |
10~500Hz, 5G 12min / 1cycle, period for 72min. Each along X,Y,Z axes |
| نویز صوتی |
＜25dB (فاصله 30 سانتی متری، عملکرد عادی) |
| ضمانت |
5 سال |
گواهینامه ها
| گواهی جهانی |
ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| دستورالعمل های امنیتی |
EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| دستورالعمل های EMC |
EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| دستورالعمل های دیگر |
IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* تحمل شار نوری، تحمل توان و تحمل دمای رنگ ±5٪، 5000K و CRI>80.
* پرتو روشنایی، توزیع شدت نور و راندمان نور مطابق با استاندارد EN ISO 17025:2005 برای سری استاندارد EN13032 و استاندارد LM-79 بررسی شده است.
* اطلاعات به روز محصول و شرایط گارانتی عمومی در وب سایت ما موجود است www.DUALRAYS.com
* اطلاعات دقیق در مورد شار نوری و توان برای شاخص های فردی نشان داده شده در برگه اطلاعات محصول.
* مقادیر ممکن است به دلیل binning LED تغییر کنند.
* پارامترهای موجود در برگه اطلاعات برای Ta=25 درجه سانتیگراد، بر اساس 4000K/80Ra، 10٪ راندمان بالاتر با 70Ra

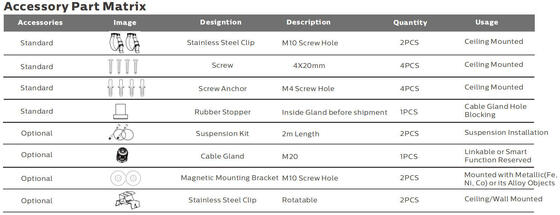

روش های نصب

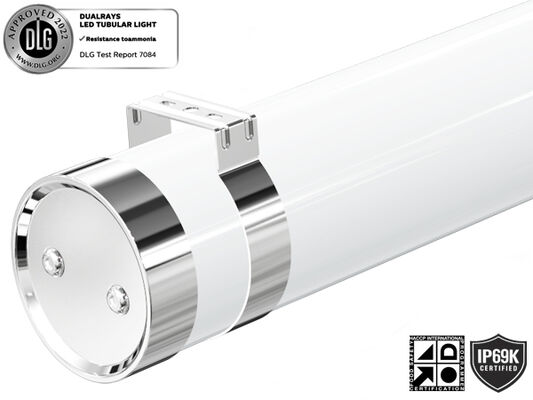

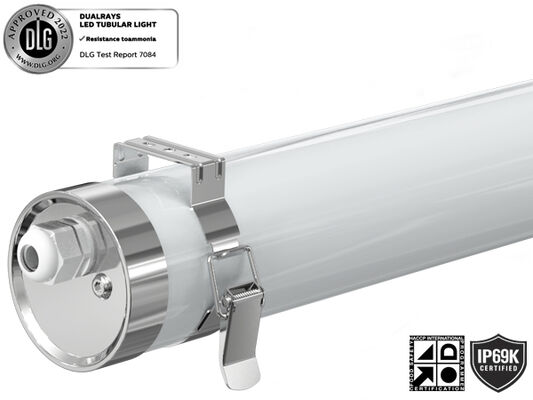

نصب سقفی
سوراخ پیچ را روی سقف دریل کنید. گیره را با پیچ در سقف ثابت کنید. چراغ را با دست محکم داخل کنید.

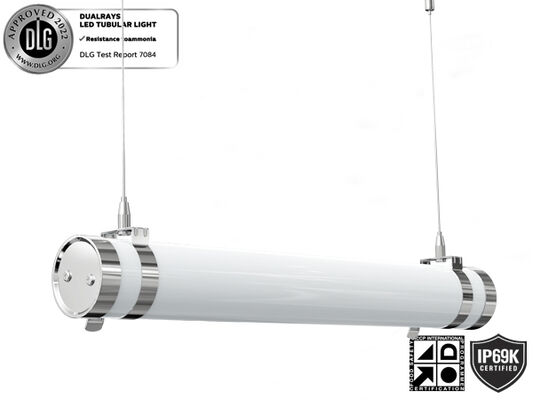

آویز
سوراخ پیچ را روی سقف دریل کنید. چراغ را با دست محکم داخل کنید. قلاب نصب را در سقف و گیره نصب کنید و ثابت کنید، سپس طول کیت های آویز را تنظیم کنید.
نصب سقفی قابل چرخش
سوراخ پیچ را روی سقف دریل کنید. چراغ را با گیره ها داخل کنید. زاویه را در صورت تقاضا بچرخانید.
نصب مغناطیسی
2 عدد گیره با حلقه های مغناطیسی را از بسته اجزا خارج کنید. چراغ را با گیره های مغناطیسی با دست محکم داخل کنید. چراغ را روی سطح اشیاء فلزی (Fe, Ni, Co) یا آلیاژ آن مطابق با نیاز ثابت کنید.

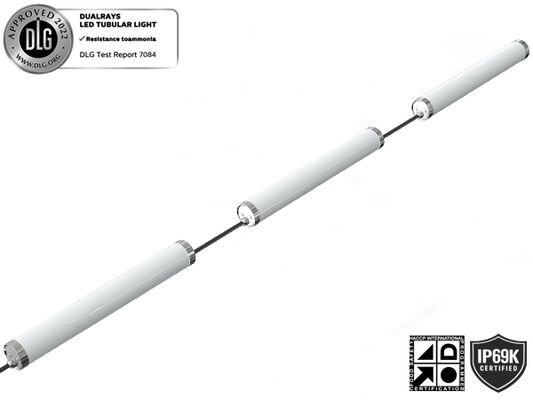

اتصال قابل اتصال
مشخصات بسته بندی
| طول/میلی متر |
جعبه داخلی |
کارتن بیرونی |
QTY /CTN |
واحد N.W |
G.W/کارتن |
| 600 |
733x93x93mm |
748x294x304mm |
9PCS |
1.4Kg |
13.2Kg |
| 1200 |
1333x93x93mm |
1348x294x304mm |
9PCS |
2.1Kg |
19.8Kg |
| 1500 |
1633x93x93mm |
1648x294x304mm |
9PCS |
2.8Kg |
26.4Kg |
دستورالعمل های نصب و ایمنی
- برای جلوگیری از برق گرفتگی، اطمینان حاصل کنید که منبع تغذیه قبل از نصب خاموش است
- لامپ باید توسط برقکار یا تکنسین واجد شرایط مطابق با کد برق ملی و کدهای محلی مربوطه نصب و راه اندازی شود
- لامپ را با دقت باز کنید و بررسی کنید، در صورت آسیب دیدن، هرگونه آسیب را گزارش دهید و تمام مواد بسته بندی را ذخیره کنید اگر در حین حمل و نقل قسمتی آسیب دیده است
- اگر لامپ آسیب دیده است، از آن استفاده نکنید!
بیانیه سازنده
طبق استاندارد بین المللی چراغ LED، DUALRAYS رسماً ادعا می کند که محصولات سری DUALRAYS LED Highbay Light (UFO Highbay) فقط برای محیط خنثی داخلی یا نیمه بیرونی مجاز هستند. DUALRAYS گارانتی کامل محصولات را وعده می دهد. هرگونه کاربرد محیطی شدید از جمله دمای بالا/پایین، رطوبت بالا، شوری بالا، آمونیاک بالا و غیره بدون تایید رسمی از سازنده مجاز نیست. در صورت بروز هرگونه سوء استفاده، سیاست گارانتی دیگر تضمین نمی شود.
قابلیت های شرکت
- تیم حرفه ای:>15 سال تجربه، کارخانه خود، >10 تیم مهندس، ظرفیت تولید قدرتمند و سیستم مدیریت QC
- نام تجاری قابل اعتماد: ایجاد همکاری پایدار و بلندمدت با مشتریان اروپایی، انبار در هلند برای خدمات بهتر
- شبیه سازی DIALux: تیم مهندسی ما خدمات شبیه سازی را بر اساس پارامترهای برنامه شما ارائه می دهد
- استانداردهای کیفیت: همه چراغ های LED با استانداردهای CE، RoHS با گواهینامه های TUV، ENEC، VDE، SAA، C-Tick، LM79، LM80 مطابقت دارند
اطلاعات حمل و نقل
برای سفارشات کوچک، حمل و نقل سریع توصیه می شود. برای سفارشات عمده، حمل و نقل دریایی یا ریلی (مقصد اروپا) مقرون به صرفه ترین است اما زمان بیشتری می برد. برای سفارشات فوری، ما حمل و نقل هوایی به فرودگاه به اضافه تحویل شریک حمل و نقل ما به درب منزل شما را پیشنهاد می کنیم.
سوالات متداول
س1: گارانتی چراغ لوله ای LED TB7 چیست؟
پاسخ: 5 سال گارانتی. اگر در این مدت مشکلی از نظر کیفیت از طرف ما رخ دهد، هزینه های حمل و نقل و تعویض را پوشش خواهیم داد.
س2: چه روش های پرداختی را می پذیرید؟
پاسخ: ما روش های پرداخت متعددی از جمله Western Union، PayPal، T/T، L/C را می پذیریم. پرداخت استاندارد برای سفارشات عمده T/T است: 30٪ پیش پرداخت، 70٪ موجودی قبل از حمل و نقل. اطلاعات بانکی در PI ارائه شده است.
س3: CRI چیست؟
پاسخ: CRI (شاخص رندر رنگ) نشان می دهد که رنگ ها با چه دقتی در زیر نور ظاهر می شوند. CRI بالاتر دقت رنگ بهتری را با هزینه بالاتر ارائه می دهد. CRI استاندارد >80Ra است که 90Ra با هزینه بالاتر در دسترس است.
س4: آیا می توانم فقط بدنه را جداگانه بخرم؟
پاسخ: ما فقط وسایل روشنایی کامل را عرضه می کنیم، اما گزینه های SKD/CKD (Semi-Knocked Down/Completely Knocked Down) در دسترس هستند.
س5: آیا هزینه حمل و نقل ارزان برای واردات به کشور ما وجود دارد؟
پاسخ: برای سفارشات کوچک، حمل و نقل سریع توصیه می شود. برای سفارشات عمده، حمل و نقل دریایی یا ریلی (مقصد اروپا) مقرون به صرفه ترین است. برای سفارشات فوری، حمل و نقل هوایی به فرودگاه به اضافه خدمات تحویل پیشنهاد می شود.
س6: آیا می توانیم در صورت داشتن موقعیت بازار خودمان پشتیبانی دریافت کنیم؟
پاسخ: لطفاً الزامات دقیق بازار خود را به ما اطلاع دهید. ما در مورد آن بحث خواهیم کرد و پیشنهادات مفیدی را برای یافتن بهترین راه حل برای شما ارائه خواهیم داد.
س7: چه عملکردهای کم نوری در دسترس هستند؟
پاسخ: DALI، PIR، کم نور 1-10 ولت در دسترس است. سنسور نور روز داخلی برای گزینه های کنترل هوشمند در دسترس است.
س8: کاربردهای چراغ لوله ای LED TB7 شما چیست؟
پاسخ: کاربردها عبارتند از: جایگزینی برای NCF فلورسنت. کارخانه های فرآوری مواد غذایی؛ تاسیسات شیمیایی؛ انبار اصطبل حیوانات؛ مکان های شستشوی خودرو؛ مکان های بیرونی و داخلی.
