گزینه‌ها: LEDهای SMD2835 با روشنایی بالا SAN'AN / LUMILEDS، درایور توسعه‌یافته خود DUALRAYS یا درایور SOSEN / اختیاری؛
گزینه‌ها: محافظت IP65 / IK08؛
گزینه‌ها: زاویه پرتو 60 درجه / 90 درجه / 120 درجه اختیاری؛
گزینه‌ها: پوشش رنگ پودری مقاوم در برابر خوردگی؛
گزینه‌ها: نصب‌های متعدد: آویز حلقه‌ای، نصب سقفی، نصب دیواری؛
پاسخ: CRI عددی است که رنگ‌های واقعی اشیاء را بازتاب می‌دهد. CRI بالاتر با هزینه بالاتر. برای لوله‌های LED، CRI بیشتر >80Ra است و 90Ra با هزینه بالاتر.کنترل‌های هوشمند مختلف: 1-10V، سنسور حرکت، سنسور نور روز، زیگبی و اضطراری؛
گزینه‌ها: 3 CCT اختیاری (A: 3000-4000-5000K؛ B: 3000-4500-6000K؛ C: 4000-5000-6000K)؛
گزینه‌ها: توان قابل تنظیم با سوئیچ DIP به عنوان استاندارد (100%-80%-60%)؛
گزینه‌ها: بدون UV یا IR و کاملاً بدون جیوه؛
گزینه‌ها: L80/B10 @ 56.000 ساعت؛
گزینه‌ها: پشتیبانی سفارشی برای پروژه‌های خاص؛
گزینه‌ها: > درایور: درایور داخلی توسعه‌یافته خود DUALRAYS، طراحی باریک، بادوام و فشرده.
> 3 CCT اختیاری؛
> توان قابل تنظیم با سوئیچ DIP (100%-80%-60%)؛
> کنترل‌ها و دیمینگ: 1-10V، سنسور حرکت، سنسور نور روز، زیگبی و اضطراری؛
> بازتابنده: بازتابنده PC با / بدون پوشش. نصب لوله‌ای.
> نصب: آویز حلقه‌ای، نصب سقفی، نصب دیواری؛
> جایگزین منبع نور سنتی HID یا MH؛
> سالن‌های کارخانه و مناطق تولیدی؛
> انبارها و سالن‌های لجستیک؛
> فروشگاه‌های لوازم خانگی و مگاستورها؛
> استادیوم‌ها و سایر تأسیسات ورزشی؛
> جایگزینی لامپ سنتی؛

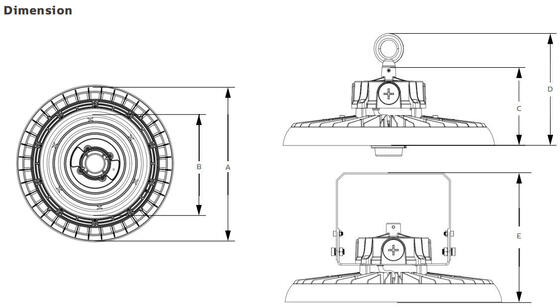

توان/وات اندازه A / میلی‌متر اندازه B / میلی‌متر اندازه C / میلی‌متر اندازه D / میلی‌متر اندازه E / میلی‌متر
100 φ250 φ184 119 166.5 197
| 150 φ290 φ226 119 166.5 197 |
| 200 φ330 φ265 119 166.5 197 |
| سیستم عمومی |
| جنس بدنه: آلومینیوم دایکاست با فشار بالا ADC12 مطابق با استاندارد UNE EN 1706، با پوشش پودری |
| جنس دیفیوزر: PC تزریقی مطابق با استاندارد UNE-EN ISO 294-2:2019، فیلتر UV شرطی (IK08) |
رنگ بدنه: مشکی متالیک (RAL9017)، رنگ‌های دیگر اختیاری
واشرهای آب‌بندی: فوم سیلیکونی |

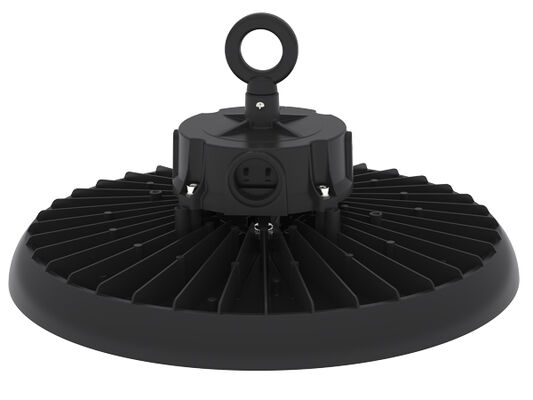

| اتلاف حرارت LED: از طریق بدنه آلومینیومی بدون پره ADC12، بدون مایعات رسانا. اتلاف همرفت غیرفعال که تماس حرارتی با ماژول‌های LED را از طریق خمیر لحیم بدون سرب با هدایت بالا تضمین می‌کند. |
| سیستم نوری: اپتیک لنز، بازتابنده PC/آلومینیومی اختیاری |
| پوشش: پوشش رنگ پودری پلی‌استر، اسپری شده الکترواستاتیکی و تصعید شده در کوره، مقاوم در برابر |
| خوردگی |
| ارتفاع نصب پیشنهادی: 5 - 15 متر |
نگهداری: LED قابل تعویض نیست، درایور قابل تعویض است
درایور: جریان ثابت با توان قابل تنظیم از طریق سوئیچ DIP، تعبیه شده در چراغ، از پیش سیم‌کشی شده |
| کنترل دیمینگ: خاموش/روشن | دیمینگ 1-10V | DALI-2 | زیگبی |
| IP (درجه حفاظت در برابر نفوذ): IP65 |
| IK (مقاومت در برابر ضربه): IK08 |
| کلاس حفاظتی: کلاس Ⅰ |
| سیم داغ: 750 درجه سانتیگراد (زیر 30 ثانیه) |
| گلند کابل: پلاستیکی M20x1.5 – IP68 | پلاستیکی M25x1.5 – IP68 (اختیاری) |
| نصب: آویز حلقه‌ای | نصب با براکت |

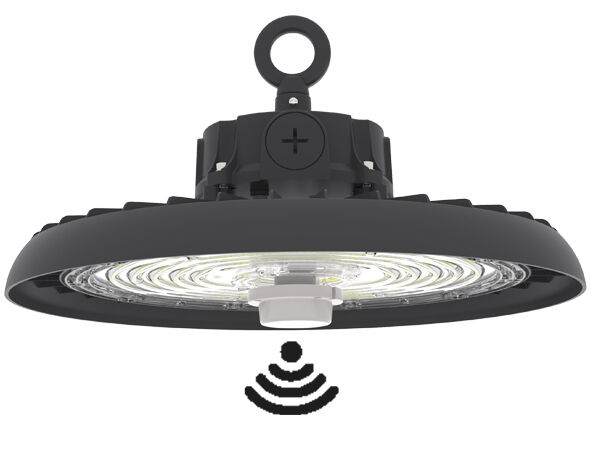

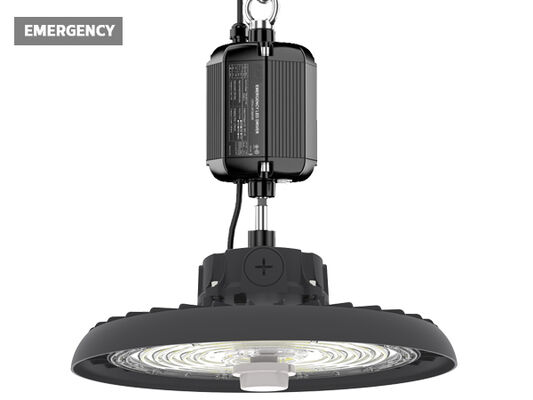

| عملکرد هوشمند: سنسور PIR با آستانه نور روز | سنسور مایکروویو با آستانه نور روز یا برداشت نور روز | اضطراری |
| نسبت خروجی نور رو به بالا: ULOR 0 |
| نسبت خروجی نور رو به پایین: DLOR 100% |
سیستم الکتریکی
اتصال الکتریکی: 0.3 متر 3*1.0 میلی‌متر مربع به عنوان استاندارد، حداکثر سیم دیمینگ 3x2.5 میلی‌متر مربع + 2x1.5 میلی‌متر مربع، انتهای سیم آزاد، طول سیم سفارشی با دوشاخه EU/AU/US برای گزینه |
| ولتاژ اصلی: 100~277 ولت متناوب / 50/60 هرتز، 140-280 ولت جریان مستقیم |
| ضریب توان (PF): ≥0.97 |
| اعوجاج هارمونیک کل (THD): <20% |
| حفاظت در برابر نوسان: DM: 6kV، CM: 6kV، معیار B |
| SPD (اختیاری): نوع 2، محافظ نوسان گذرا 10kV و 20kA. اتصال سری با فیوز حرارتی |
| قطع کننده برای حفاظت مؤثرتر در پایان عمر مفید |
| نوع خروجی: غیر SELV (غیر ایزوله) |
| ضریب سوسو زدن: <1% قابلیت درک اثرات استروبوسکوپیک (Pst) <1 |
اندازه‌گیری دید استروبوسکوپیک (SVM): <0.4
قابلیت درک اثرات استروبوسکوپیک (Pst): <1 |
| توان چراغ‌ها B10A B16A C10A C16A |
| 100 وات 6 10 11 17 |
| ماژول از طریق کلیدهای مدار LSS 150 وات 4 6 6 10 |
| 200 وات 3 5 6 8 |
| سیستم فتومتری |

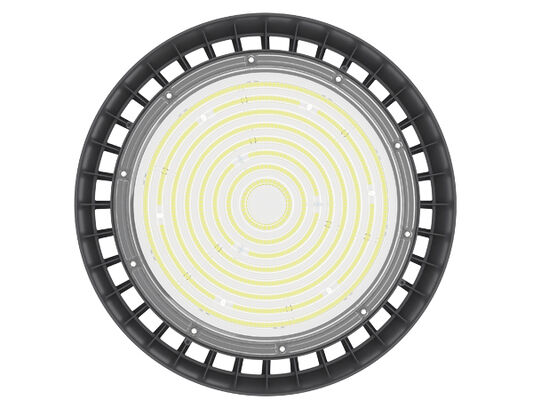

| LEDها: SMD2835 (1 وات) |
| CCT (دمای رنگ همبسته): CCT تک (3000K | 4000K | 5000K | 5700K | 6500K) |
| 3CCT اختیاری (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K برای انتخاب) |
| CRI (شاخص نمود رنگ): >80Ra برای استاندارد (>90Ra برای CRI بالاتر موجود است) |
| ایمنی فتوبیولوژیکی: RG0 (معاف از خطر) |
|
کلاس بهره‌وری انرژی (EEC): A++
SDCM (انحراف معیار تطابق رنگ): <5 (SDCM
|
| <3 اختیاری) |
| UGR (4H, 8H): 33.9 (عرضی) |
| 33.9 (طولی) |
| زاویه پرتو: 60 درجه | 90 درجه | 120 درجه اختیاریمیانگین عمر مفید چراغ: 56000 ساعت (L80B10) |
|
حفظ شار نوری در پایان عمر >70%
راندمان نوری: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) اختیاری
|
| توان نامی: 100 وات DIP(60/80 وات/100 وات) 150 وات DIP(100 وات/120 وات/150 وات) 200 وات DIP(120 وات/150 وات/200 وات) |
| (PRO) حداکثر 15000 لومن حداکثر 22500 لومن حداکثر 30000 لومن |
| شار نوری تحویل داده شده |
| @ 5000K، CRI>80 (PRIME) حداکثر 17000 لومن حداکثر 25500 لومن حداکثر 34000 لومن |
| (ULTRA) حداکثر 19000 لومن حداکثر 28500 لومن حداکثر 38000 لومن |
| شرایط عملیاتی |
|
دما/رطوبت عملیاتی: -30 تا +60 درجه سانتیگراد (-22 درجه فارنهایت تا 140 درجه فارنهایت) / 5 تا 85 درصد رطوبت نسبی، غیر متراکم
دما/رطوبت نگهداری: -30 تا +80 درجه سانتیگراد (-22 درجه فارنهایت تا 176 درجه فارنهایت) / 5 تا 85 درصد رطوبت نسبی، غیر متراکم
|
| میانگین زمان مفید LED L80B10: ≥100.000 ساعت |
| عمر نامی نامی (Tp |
| <70 درجه سانتیگراد): تا 100000 ساعت |
| MTBF درایور: 198000 ساعت، MIL-HDBK-217F (25 درجه سانتیگراد) |
| مقاوم در برابر لرزش: 10 تا 500 هرتز، 5G 12 دقیقه / 1 چرخه، دوره 72 دقیقه. هر کدام در امتداد محورهای X، Y، Z |
| نویز صوتی: <25dB (فاصله 30 سانتی‌متر، عملکرد عادی)گارانتی: 5 سال (قابل تمدید تا 7 سال) |
| گواهینامه‌ها |
| گواهینامه جهانی: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed، SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| دستورالعمل‌های ایمنی: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| دستورالعمل‌های EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| سایر دستورالعمل‌ها: IEC 62262 | EN 13032-4 | EN 62471 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
| * تلرانس شار نوری، تلرانس توان و تلرانس دمای رنگ ±5%، 5000K و CRI>80. |
| * پرتو نور، توزیع شدت نور و راندمان نور مطابق با استاندارد EN ISO 17025:2005 برای سری استاندارد EN13032 و استاندارد LM-79 بررسی شده است. |
| * اطلاعات به‌روز محصول و شرایط گارانتی عمومی در وب‌سایت ما www.DUALRAYS.com موجود است. |
| * اطلاعات دقیق در مورد شار نوری و توان برای شاخص‌های فردی در برگه اطلاعات محصول ذکر شده است. |
* مقادیر ممکن است به دلیل دسته‌بندی LED تغییر کنند.
* پارامترهای موجود در برگه اطلاعات برای Ta=25 درجه سانتیگراد، بر اساس 4000K/80Ra، 10% راندمان بالاتر با 70Ra ارائه شده است.
1. ابتدا چراغ را خاموش کنید.
2. پوشش IP65 را با دست به دقت بردارید.
3. سوئیچ اسلاید را با دست به تنظیم دلخواه تنظیم کنید - از هیچ ابزار فلزی استفاده نکنید.
4. پوشش IP65 را دوباره در جای خود قرار دهید.
5. چراغ را روشن کنید.
پوشش را بردارید. دستگاه سنسور را وصل کنید. تمام شد.
بستن / محکم کردن حلقه. اتصال قلاب/حلقه.
بستن براکت به چراغ. نصب روی سطح / سقفی.
برق را قطع کنید، سیم AC را وصل کنید.
اتصال دیمینگ (با درایور قابل دیمینگ)
1. سازگار با دیمینگ 0-10 ولت.
2. سیم‌ها را طبق نمودار بالا وصل کنید.

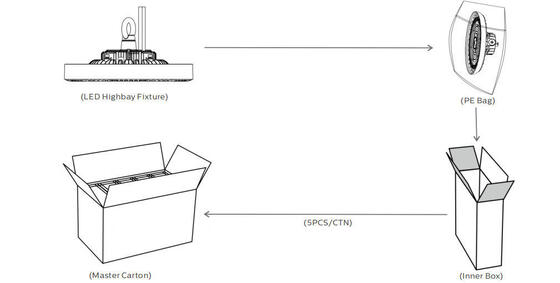

توان/وات جعبه داخلی کارتن بیرونی تعداد/کارتن وزن خالص واحد وزن ناخالص/کارتن
100 260x260x150 میلی‌متر 790x273x282 میلی‌متر 5 عدد 2.3 کیلوگرم 14.2 کیلوگرم
150 300x300x150 میلی‌متر 790x313x322 میلی‌متر 5 عدد 2.5 کیلوگرم 14.6 کیلوگرم
150 350x350x150 میلی‌متر 790x363x372 میلی‌متر 5 عدد 2.8 کیلوگرم 15.2 کیلوگرم
| لطفاً قبل از نصب تمام دستورالعمل‌های زیر را بخوانید: |
| * برای جلوگیری از شوک الکتریکی، لطفاً اطمینان حاصل کنید که منبع تغذیه قبل از نصب قطع شده است. |
| * لامپ باید توسط یک برقکار یا تکنسین واجد شرایط مطابق با کد ملی برق و کدهای محلی مربوطه نصب و راه‌اندازی شود. |
| * لامپ را باز کرده و با دقت بررسی کنید، هرگونه آسیب را گزارش دهید و در صورت آسیب دیدن هر بخشی از محصول در حین حمل و نقل، تمام مواد بسته‌بندی را حفظ کنید. |
* اگر لامپ آسیب دیده است، از آن استفاده نکنید!
بیانیه:
طبق استاندارد بین‌المللی چراغ‌های LED، DUALRAYS رسماً اعلام می‌کند که محصولات سری چراغ‌های های‌بِی LED DUALRAYS (های‌بِی UFO) فقط مجاز به استفاده در محیط‌های داخلی یا نیمه خارجی خنثی هستند. در عین حال، DUALRAYS گارانتی کامل محصولات را تضمین می‌کند.
هرگونه استفاده در محیط‌های شدید از جمله دماهای بالا/پایین، رطوبت بالا، شوری بالا، آمونیاک بالا و غیره بدون تأیید رسمی سازنده مجاز نیست. در صورت هرگونه استفاده نادرست، سیاست گارانتی دیگر تضمین نمی‌شود.
*
تیم حرفه‌ای: بیش از 15 سال تجربه، کارخانه اختصاصی، تیم بیش از 10 مهندس، ظرفیت تولید قدرتمند و سیستم مدیریت QC، ارائه محصول و خدمات با کیفیت خوب؛
* برند قابل اعتماد: همکاری پایدار و بلندمدت با مشتریان اروپایی برقرار کرده‌ایم، تحسین و اعتماد بالایی کسب کرده‌ایم و انبار در هلند برای خدمات بهتر داریم؛
* ارائه شبیه‌سازی DIALux: پارامترهای کاربردهای خود را مانند فاصله، ارتفاع، عرض و غیره برای ما ارسال کنید، تیم مهندسی ما شبیه‌سازی را مطابق با نیاز شما انجام داده و بهترین محصول را به شما توصیه می‌کند؛
پاسخ: CRI عددی است که رنگ‌های واقعی اشیاء را بازتاب می‌دهد. CRI بالاتر با هزینه بالاتر. برای لوله‌های LED، CRI بیشتر >80Ra است و 90Ra با هزینه بالاتر. TUV، ENEC، VDE، SAA، C-Tick، LM79، LM80 برای محصولات پیشرو فهرست شده‌اند.حمل و نقل:توجه: برای سفارشات کوچک، اکسپرس بهترین گزینه است. و برای سفارشات عمده، حمل و نقل دریایی یا ریلی (مقصد اروپا) بهترین است، اما زمان زیادی می‌برد. برای سفارشات فوری، ما از طریق هوایی به فرودگاه به علاوه شریک حمل و نقل ما که به درب منزل شما می‌فرستد، پیشنهاد می‌کنیم.
سوال 1: گارانتی چراغ های‌بِی HB4H چیست؟پاسخ: 5 سال گارانتی. در صورت بروز هرگونه مشکل کیفی از جانب ما در این دوره، هزینه حمل و نقل و تعویض را بر عهده خواهیم گرفت.
پاسخ: CRI عددی است که رنگ‌های واقعی اشیاء را بازتاب می‌دهد. CRI بالاتر با هزینه بالاتر. برای لوله‌های LED، CRI بیشتر >80Ra است و 90Ra با هزینه بالاتر.پاسخ: ما می‌توانیم مسیرهای پرداخت چندگانه را به منظور انعطاف‌پذیری و راحتی بیشتر برای مشتریان خود در سراسر جهان بپذیریم، وسترن یونیون، پی‌پال، T/T، L/C. اما به طور کلی روش پرداخت استاندارد T/T برای سفارشات عمده است، 30% T/T پیشاپیش، مانده 70% قبل از حمل و نقل. اطلاعات بانکی در PI نوشته شده است.سوال 3: CRI چیست؟
پاسخ: CRI عددی است که رنگ‌های واقعی اشیاء را بازتاب می‌دهد. CRI بالاتر با هزینه بالاتر. برای لوله‌های LED، CRI بیشتر >80Ra است و 90Ra با هزینه بالاتر.سوال 4: آیا می‌توانم فقط محفظه را جداگانه بخرم؟پاسخ: متاسفیم، ما فقط کل چراغ را عرضه می‌کنیم، اما SKD/CKD قابل قبول است.
