گزینه‌ها: LEDهای SMD2835 با روشنایی بالا SAN'AN / LUMILEDS، درایور توسعه‌یافته توسط DUALRAYS یا SOSEN / درایور اختیاری؛
گزینه‌ها: محافظت IP65 / IK08؛
گزینه‌ها: زاویه پرتو 60 درجه / 90 درجه / 120 درجه اختیاری؛
گزینه‌ها: پوشش رنگ پودری مقاوم در برابر خوردگی؛
گزینه‌ها: نصب‌های متعدد: حلقه‌ای، سقفی، دیواری؛
سوال 3: CRI چیست؟کنترل هوشمند متنوع: 1-10V، سنسور حرکت، سنسور نور روز، زیگبی و اضطراری؛
گزینه‌ها: 3 CCT اختیاری (A: 3000-4000-5000K؛ B: 3000-4500-6000K؛ C: 4000-5000-6000K)؛
گزینه‌ها: توان قابل تنظیم با سوئیچ DIP به عنوان استاندارد (100%-80%-60%)؛
گزینه‌ها: بدون UV یا IR و کاملاً بدون جیوه؛
گزینه‌ها: L80/B10 @ 56,000 ساعت؛
گزینه‌ها: پشتیبانی سفارشی برای پروژه‌های خاص؛
گزینه‌ها: > درایور: درایور داخلی توسعه‌یافته توسط DUALRAYS، طراحی باریک، بادوام و فشرده.
> 3 CCT اختیاری؛
> توان قابل تنظیم با سوئیچ DIP (100%-80%-60%)؛
> کنترل‌ها و کم‌نور کردن: 1-10V، سنسور حرکت، سنسور نور روز، زیگبی و اضطراری؛
> بازتابنده: بازتابنده PC با / بدون پوشش. نصب لوله‌ای.
> نصب: حلقه‌ای، سقفی، دیواری؛
> جایگزین منابع نور سنتی HID یا MH؛
> سالن‌های کارخانه و مناطق تولیدی؛
> انبارها و سالن‌های لجستیک؛
> فروشگاه‌های سخت‌افزار و مگاستورها؛
> استادیوم‌ها و سایر تأسیسات ورزشی؛
> جایگزینی لامپ سنتی؛

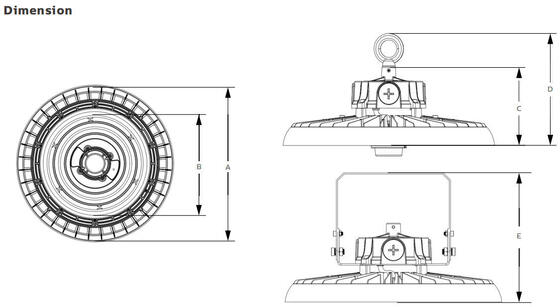

توان/وات اندازه A / میلی‌متر اندازه B / میلی‌متر اندازه C / میلی‌متر اندازه D / میلی‌متر اندازه E / میلی‌متر
100 φ250 φ184 119 166.5 197
| 150 φ290 φ226 119 166.5 197 |
| 200 φ330 φ265 119 166.5 197 |
| سیستم عمومی |
| جنس بدنه: آلومینیوم دایکاست با فشار بالا ADC12 EN AC-43000، EN AC-43100، EN AC-43400، EN |
| AC-44100، EN AC-47100 مطابق با استاندارد UNE EN 1706 با پوشش پودری |
جنس دیفیوزر: PC تزریقی مطابق با استاندارد UNE-EN ISO 294-2:2019، فیلتر UV مشروط (IK08)
رنگ بدنه: مشکی متالیک (RAL9017)، رنگ‌های دیگر اختیاری |
| واشرهای آب‌بندی: فوم سیلیکونی |
| اتلاف حرارت LED: از طریق بدنه آلومینیومی بدون پره ADC12، بدون سیالات رسانا. اتلاف همرفت غیرفعال که تماس حرارتی با ماژول‌های LED را از طریق خمیر لحیم بدون سرب با رسانایی بالا تضمین می‌کند. |
| سیستم نوری: اپتیک لنز، بازتابنده PC/آلومینیومی اختیاری |
| پرداخت: پوشش رنگ پودری پلی استر، اسپری شده الکترواستاتیک و تصعید شده در کوره، مقاوم در برابر |
| خوردگی |
ارتفاع نصب پیشنهادی: 5 - 15 متر
نگهداری: LED قابل تعویض نیست، درایور قابل تعویض است |
| درایور: جریان ثابت با توان قابل تنظیم اختیاری از طریق سوئیچ DIP، تعبیه شده در چراغ، از پیش سیم‌کشی شده |
| کنترل کم‌نور کردن: خاموش/روشن | کم‌نور کردن 1-10V | DALI-2 | زیگبی |
| IP (درجه حفاظت در برابر نفوذ): IP65 |
| IK (مقاومت در برابر ضربه): IK08 |
| کلاس حفاظتی: کلاس I |
| سیم داغ: 750 درجه سانتیگراد (زیر 30 ثانیه) |
| گلند کابل: پلاستیکی M20x1.5 – IP68 | پلاستیکی M25x1.5 – IP68 (اختیاری) |

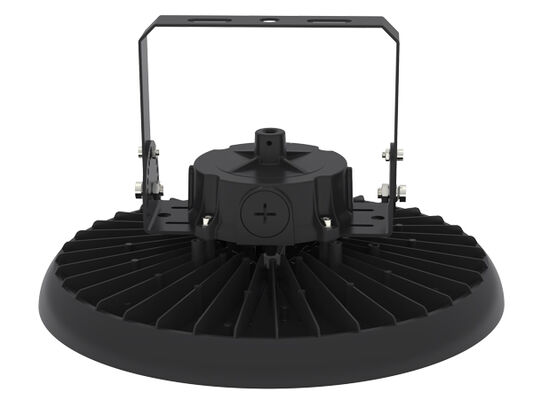

| نصب: حلقه‌ای | نصب با براکت |

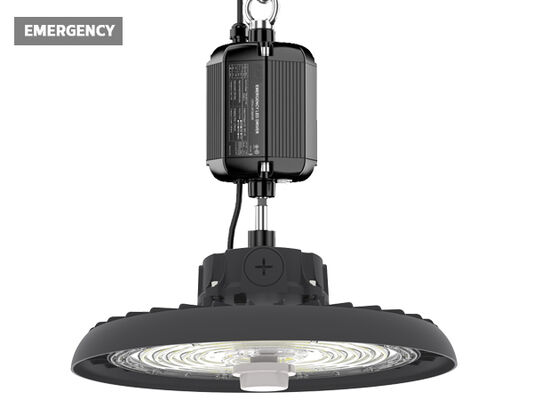

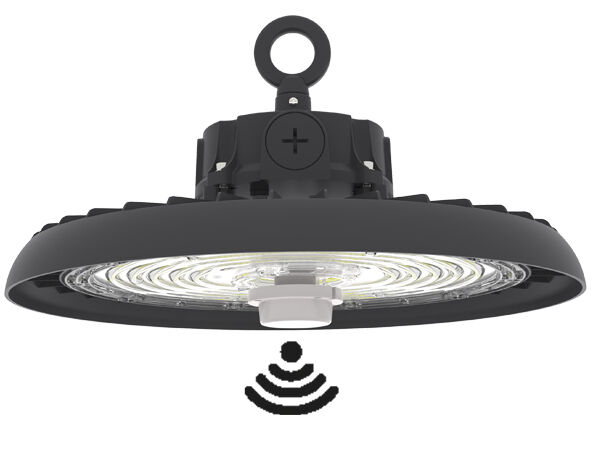

| عملکرد هوشمند: سنسور PIR با آستانه نور روز | سنسور مایکروویو با آستانه نور روز یا برداشت نور روز | اضطراری |
| نسبت خروجی نور رو به بالا: ULOR 0 |
نسبت خروجی نور رو به پایین: DLOR 100%
سیستم الکتریکی |
| اتصال الکتریکی: 0.3 متر 3*1.0 میلی‌متر مربع به عنوان استاندارد، حداکثر سیم کم‌نور 3x2.5 میلی‌متر مربع + 2x1.5 میلی‌متر مربع، انتهای سیم آزاد، طول سیم سفارشی با دوشاخه EU/AU/US برای گزینه |
| ولتاژ اصلی: 100~277 ولت متناوب / 50/60 هرتز، 140-280 ولت جریان مستقیم |
| ضریب توان (PF): ≥0.97 |
| اعوجاج هارمونیک کل (THD): <20% |
| حفاظت در برابر نوسان: DM: 6kV، CM: 6kV، معیار B |
| SPD (اختیاری): نوع 2، محافظ نوسان گذرا 10kV و 20kA. اتصال سری با فیوز حرارتی |
| قطع کننده برای حفاظت مؤثرتر در پایان عمر مفید |
| نوع خروجی: غیر SELV (غیر ایزوله) |
ضریب سوسو زدن: <1% قابلیت درک اثرات استروبوسکوپی (Pst) <1
معیار دید استروبوسکوپی (SVM): <0.4 |
| قابلیت درک اثرات استروبوسکوپی (Pst): <1 |
| توان چراغ‌ها B10A B16A C10A C16A |
| 100 وات 6 10 11 17 |
| ماژول از طریق قطع کننده‌های مدار LSS 150 وات 4 6 6 10 |
| 200 وات 3 5 6 8 |
| سیستم فتومتری |

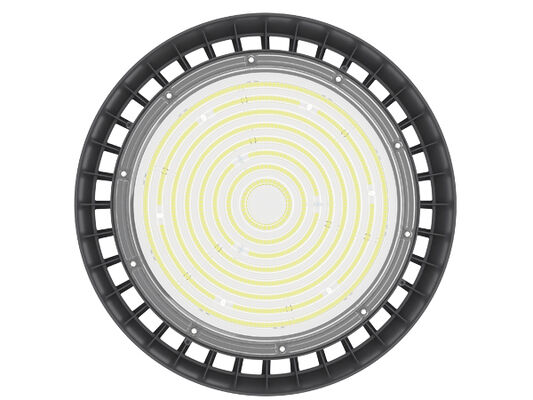

| LEDها: SMD2835 (1 وات) |
| CCT (دمای رنگ همبسته): CCT تک (3000K | 4000K | 5000K | 5700K | 6500K) |
| 3CCT اختیاری (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K برای انتخاب) |
| CRI (شاخص نمود رنگ): >80Ra برای استاندارد (>90Ra برای CRI بالاتر موجود است) |
|
ایمنی فوتوبیولوژیکی: RG0 (معاف از خطر)
کلاس بهره‌وری انرژی (EEC): A++
|
| SDCM (انحراف معیار تطابق رنگ): <5 (SDCM |
| <3 اختیاری) |
| UGR (4H, 8H): 33.9 (عرضی) |
| 33.9 (طولی)زاویه پرتو: 60 درجه | 90 درجه | 120 درجه اختیاری |
|
طول عمر مفید متوسط چراغ: 56,000 ساعت (L80B10)
حفظ شار نوری در پایان عمر >70%
|
| راندمان نوری: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) اختیاری |
| توان نامی: 100 وات DIP (60/80 وات/100 وات) 150 وات DIP (100 وات/120 وات/150 وات) 200 وات DIP (120 وات/150 وات/200 وات) |
| (PRO) حداکثر 15,000 لومن حداکثر 22,500 لومن حداکثر 30,000 لومن |
| شار نوری تحویل داده شده |
| @ 5000K، CRI>80 (PRIME) حداکثر 17,000 لومن حداکثر 25,500 لومن حداکثر 34,000 لومن |
| (ULTRA) حداکثر 19,000 لومن حداکثر 28,500 لومن حداکثر 38,000 لومن |
|
شرایط عملیاتی
دمای/رطوبت عملیاتی: -30 تا +60 درجه سانتیگراد (-22 درجه فارنهایت تا 140 درجه فارنهایت) / 5-85% RH، بدون میعان
|
| دمای/رطوبت ذخیره‌سازی: -30 تا +80 درجه سانتیگراد (-22 درجه فارنهایت تا 176 درجه فارنهایت) / 5-85% RH، بدون میعان |
| میانگین عمر مفید LED L80B10: ≥100,000 ساعت |
| عمر نامی نامی (Tp |
| <70 درجه سانتیگراد): تا 100,000 ساعت |
| MTBF درایور: 198,000 ساعت، MIL-HDBK-217F (25 درجه سانتیگراد) |
| مقاوم در برابر لرزش: 10-500 هرتز، 5G 12 دقیقه / 1 چرخه، دوره 72 دقیقه. هر کدام در امتداد محورهای X، Y، Zنویز صوتی: <25dB (فاصله 30 سانتی‌متر، عملکرد عادی) |
| گارانتی: 5 سال (قابل تمدید تا 7 سال) |
| گواهینامه‌ها |
| گواهینامه جهانی: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed، SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| دستورالعمل‌های ایمنی: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| دستورالعمل‌های EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| سایر دستورالعمل‌ها: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
| * تلرانس شار نوری، تلرانس توان و تلرانس دمای رنگ ±5%، 5000K و CRI>80. |
| * پرتو نور، توزیع شدت نور و راندمان نور مطابق با استاندارد EN ISO 17025:2005 برای سری استاندارد EN13032 و استاندارد LM-79 بررسی شده است. |
| * اطلاعات به‌روز محصول و شرایط گارانتی عمومی در وب‌سایت ما www.DUALRAYS.com موجود است. |
* اطلاعات دقیق در مورد شار نوری و توان برای شاخص‌های فردی در برگه اطلاعات محصول نشان داده شده است.
* مقادیر ممکن است به دلیل دسته‌بندی LED تغییر کنند.
* پارامترهای موجود در برگه اطلاعات برای Ta=25 درجه سانتیگراد، بر اساس 4000K/80Ra، 10% راندمان بالاتر با 70Ra ارائه شده است.

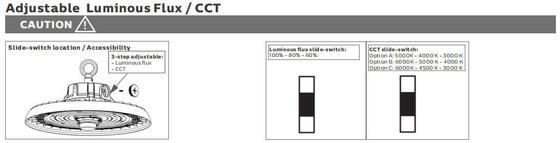

1. ابتدا چراغ را خاموش کنید.
2. پوشش IP65 را با دست به دقت بردارید.
3. سوئیچ اسلاید را با دست به تنظیم دلخواه تنظیم کنید - از هیچ ابزار فلزی استفاده نکنید.
4. پوشش IP65 را دوباره در جای خود قرار دهید.
5. چراغ را روشن کنید.

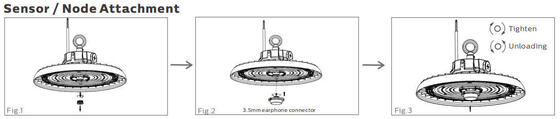

پوشش را بردارید. نصب دستگاه سنسور. اتمام.

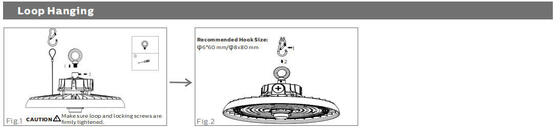

اتصال / محکم کردن حلقه. اتصال قلاب/حلقه.

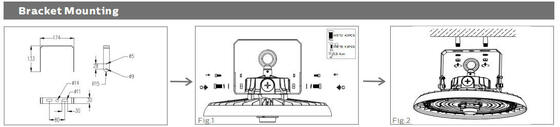

نصب براکت روی چراغ. نصب روی سطح / سقف.
برق را قطع کنید، سیم AC را وصل کنید.
اتصال کم‌نور کردن (با درایور قابل کم‌نور شدن)
1. سازگار با کم‌نور کردن 0-10 ولت.
2. سیم‌ها را طبق نمودار بالا وصل کنید.

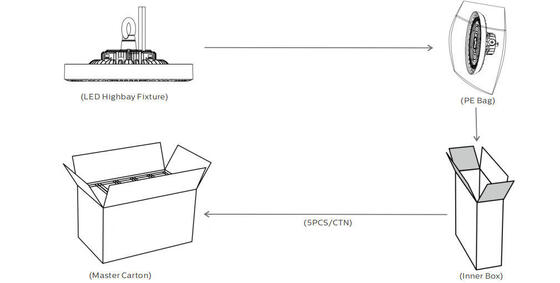

توان/وات جعبه داخلی کارتن خارجی تعداد / کارتن وزن خالص واحد وزن ناخالص / کارتن
100 260x260x150 میلی‌متر 790x273x282 میلی‌متر 5 عدد 2.3 کیلوگرم 14.2 کیلوگرم
150 300x300x150 میلی‌متر 790x313x322 میلی‌متر 5 عدد 2.5 کیلوگرم 14.6 کیلوگرم
| 150 350x350x150 میلی‌متر 790x363x372 میلی‌متر 5 عدد 2.8 کیلوگرم 15.2 کیلوگرم |
| لطفاً قبل از نصب تمام دستورالعمل‌های زیر را بخوانید: |
| * برای جلوگیری از شوک الکتریکی، لطفاً اطمینان حاصل کنید که منبع تغذیه قبل از نصب قطع شده است. |
| * لامپ باید توسط یک برقکار یا تکنسین واجد شرایط مطابق با کد ملی برق و کدهای محلی مربوطه نصب و راه‌اندازی شود. |
* لامپ را با دقت باز کرده و بررسی کنید، هرگونه آسیب را گزارش دهید و در صورت آسیب دیدن هر بخشی از محصول در حین حمل و نقل، تمام مواد بسته‌بندی را حفظ کنید.
* اگر لامپ آسیب دیده است، از آن استفاده نکنید!
بیانیه:
طبق استاندارد بین‌المللی چراغ‌های LED، DUALRAYS رسماً اعلام می‌کند که محصولات سری چراغ هایبای LED DUALRAYS (هایبای UFO) فقط مجاز به استفاده در محیط‌های داخلی یا نیمه بیرونی خنثی هستند. در عین حال، DUALRAYS گارانتی کامل محصولات را تضمین می‌کند.
هرگونه استفاده در محیط‌های شدید از جمله دماهای بالا/پایین، رطوبت بالا، شوری بالا، آمونیاک بالا و غیره بدون تأیید رسمی سازنده مجاز نیست. در صورت بروز هرگونه سوء استفاده، سیاست گارانتی دیگر تضمین نمی‌شود.
*
تیم حرفه‌ای: بیش از 15 سال تجربه، کارخانه اختصاصی، تیم بیش از 10 مهندس، ظرفیت تولید قدرتمند و سیستم مدیریت QC، ارائه محصول و خدمات با کیفیت خوب؛
* برند قابل اعتماد: همکاری پایدار و طولانی مدت با مشتریان اروپایی برقرار کرده، تحسین و اعتماد بالایی کسب کرده و انبار در هلند برای خدمات بهتر دارد؛
سوال 3: CRI چیست؟* تمام چراغ‌های LED ما مطابق با استاندارد CE، RoHS هستند.TUV، ENEC، VDE، SAA، C-Tick، LM79، LM80 برای محصولات پیشرو فهرست شده‌اند.حمل و نقل:
توجه: برای سفارشات کوچک، اکسپرس بهترین گزینه خواهد بود. و برای سفارشات عمده، حمل و نقل دریایی یا ریلی (مقصد اروپا) بهترین است، اما زمان زیادی می‌برد. برای سفارشات فوری، ما از طریق هوایی به فرودگاه به علاوه شریک حمل و نقل ما که به درب منزل شما ارسال می‌کند، پیشنهاد می‌کنیم.سوال 1: گارانتی چراغ هایبای HB4H چیست؟
سوال 3: CRI چیست؟سوال 2: چه روش‌های پرداختی را می‌توانید بپذیرید؟پاسخ: ما می‌توانیم مسیرهای پرداخت چندگانه را برای انعطاف‌پذیری و راحتی بیشتر مشتریان خود در سراسر جهان بپذیریم، وسترن یونیون، پی‌پال، T/T، L/C. اما به طور کلی روش پرداخت استاندارد برای سفارشات عمده T/T است، 30% T/T پیشاپیش، مانده 70% قبل از حمل و نقل. اطلاعات بانکی در PI نوشته شده است.
سوال 3: CRI چیست؟پاسخ: CRI عددی است که رنگ‌های واقعی اشیاء را بازتاب می‌دهد. CRI بالاتر با هزینه بالاتر. برای لوله‌های LED، CRI بیشتر >80Ra است و 90Ra با هزینه بالاتر.سوال 4: آیا می‌توانم فقط بدنه را جداگانه بخرم؟
