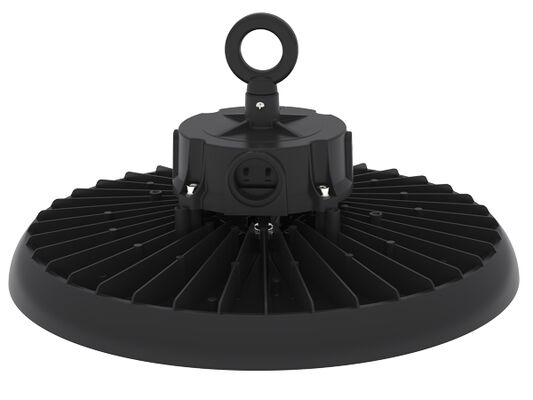

* ADC12 Die-castign Al، ریختهگری یکپارچه، هدایت حرارتی عالی;
* LED های SMD2835 با روشنایی بالا SAN'AN / LUMILEDS، درایور توسعهیافته DUALRAYS یا درایور SOSEN / اختیاری;
* حفاظت IP65 / IK08;
* زاویه پرتو 60 درجه / 90 درجه / 120 درجه اختیاری;
* پوشش رنگی مقاوم در برابر خوردگی;
تمام لامپهای LED ما با استاندارد CE، RoHS مطابقت دارند.نصبهای متعدد: آویزان کردن حلقه، نصب سقفی، نصب دیواری;
* کنترلهای هوشمند مختلف: 1-10 ولت، سنسور حرکت، سنسور نور روز، Zigbee و اضطراری;
* 3 CCT اختیاری (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);
* توان قابل تعویض DIP به عنوان استاندارد (100%-80%-60%)؛
* بدون UV یا IR و کاملاً عاری از جیوه;
* L80/B10 @ 56.000h;
* سفارشیسازی برای پروژههای خاص پشتیبانی میشود;
گزینهها:
> درایور: درایور داخلی توسعهیافته DUALRAYS، طراحی باریک، بادوام و فشرده.
> 3 CCT اختیاری;
> توان قابل تعویض DIP (100%-80%-60%)؛
> کنترلها و کمنور کردن: 1-10 ولت، سنسور حرکت، سنسور نور روز، Zigbee و اضطراری;

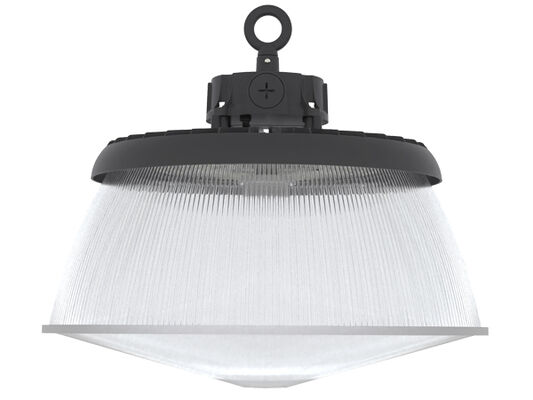

> بازتابنده: بازتابنده PC با / بدون پوشش. نصب لوله.
> نصب: آویزان کردن حلقه، نصب سقفی، نصب دیواری;
> جایگزینی برای منبع نور HID یا MH سنتی;

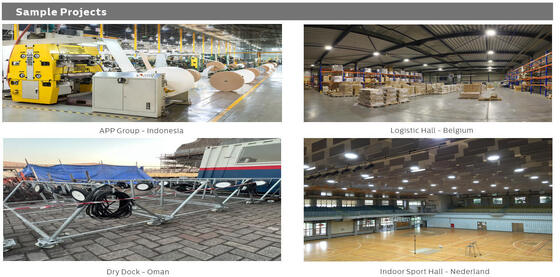

> سالنهای کارخانه و مناطق تولید;
> انبارها و سالنهای لجستیک;
> فروشگاههای سختافزار و مگااستورها;
> استادیومها و سایر امکانات ورزشی;
> جایگزینی لامپ سنتی;

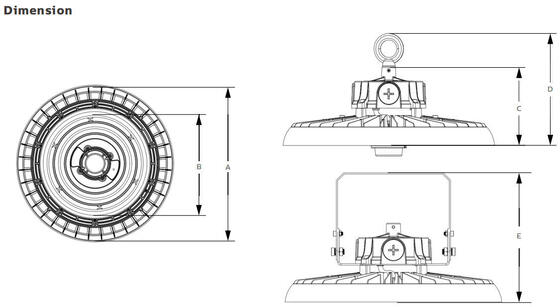

| توان/وات اندازه A / میلیمتر اندازه B / میلیمتر اندازه C / میلیمتر اندازه D / میلیمتر اندازه E / میلیمتر |
| 100 φ250 φ184 119 166.5 197 |
| 150 φ290 φ226 119 166.5 197 |
| 200 φ330 φ265 119 166.5 197 |
| سیستم عمومی |
جنس بدنه: آلومینیوم ADC12 دایکاست با فشار بالا EN AC-43000، EN AC-43100، EN AC-43400، EN
AC-44100، EN AC-47100 مطابق با استاندارد UNE EN 1706 با پوشش رنگی |
| جنس دیفیوزر: PC تزریقی مطابق با استاندارد UNE-EN ISO 294-2:2019، فیلتر UV مشروط (IK08) |
| رنگ بدنه: مشکی متالیک (RAL9017)، رنگهای دیگر اختیاری |
| واشرهای آببندی: فوم سیلیکونی |
| اتلاف حرارت LED: از طریق بدنه چراغ ADC12 AL بدون فین، بدون مایعات رسانا. اتلاف همرفت غیرفعال که تماس حرارتی با ماژولهای LED را از طریق خمیر لحیمکاری بدون سرب با هدایت بالا تضمین میکند. |
| سیستم نوری: لنز اپتیک، بازتابنده PC/alu اختیاری |
پایان کار: پوشش رنگ پودری پلی استر، اسپری الکترواستاتیک و تصعید در کوره، مقاوم در برابر
خوردگی |
| ارتفاع نصب توصیه شده: 5 - 15 متر |
| نگهداری: LED قابل تعویض نیست، درایور قابل تعویض است |
| درایور: جریان ثابت با توان اختیاری قابل تنظیم از طریق سوئیچ DIP، تعبیهشده در چراغ، سیمکشی شده |
| کنترل کمنور کردن: روشن-خاموش | کمنور کردن 1-10 ولت | DALI-2 | Zigbee |
| IP (درجه حفاظت از نفوذ): IP65 |
| IK (مقاومت در برابر ضربه): IK08 |
| کلاس حفاظتی: کلاس Ⅰ |
| سیم درخشان: 750 درجه سانتیگراد (زیر 30 ثانیه) |
| غده کابل: پلاستیک M20x1.5 – IP68 | پلاستیک M25x1.5 – IP68 (اختیاری) |
| نصب: آویزان کردن حلقه | نصب براکت |

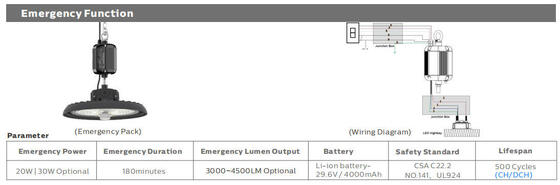

عملکرد هوشمند: سنسور PIR با آستانه نور روز | سنسور مایکروویو با آستانه نور روز یا نور روز

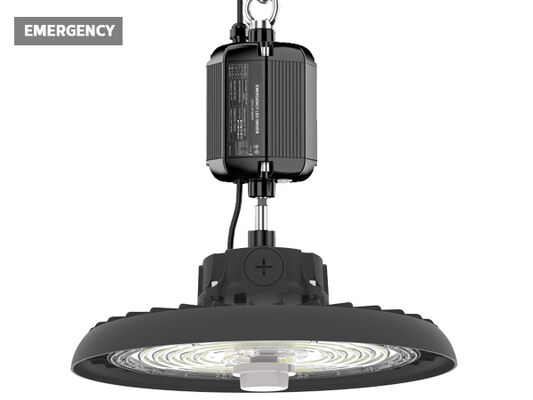

برداشت | اضطراری |
| نسبت خروجی نور رو به بالا: ULOR 0 |
| نسبت خروجی نور رو به پایین: DLOR 100% |
| سیستم الکتریکی |
| اتصال الکتریکی: 0.3 متر 3*1.0mm2 به عنوان پایه، حداکثر 3x2.5mm2 + 2x1.5 mm2 سیم کمنور کردن، انتهای سیم آزاد، سیم با طول سفارشی با دوشاخه EU/AU/US برای گزینه |
| ولتاژ اصلی: 100~277VAC/ 50/60Hz، 140-280VDC |
| ضریب توان (PF): ≥0.97 |
| اعوجاج هارمونیکی کل (THD): 20% |
| محافظت در برابر نوسانات: DM: 6kV، CM: 6kV، معیار B |
SPD (اختیاری): نوع 2، محافظ نوسان گذرا 10kV و 20kA. اتصال سری با جداکننده فیوز حرارتی
برای محافظت موثرتر در پایان عمر مفید آن |
| نوع خروجی: غیر SELV (غیر ایزوله) |
| ضریب سوسو زدن: 1%Perceptibility of Stroboscopic Effects (Pst) 1 |
| اندازه گیری دید استروبوسکوپی (SVM): 0.4 |
| Perceptibility of Stroboscopic Effects (Pst): 1 |
| لامپهای توان B10A B16A C10A C16A |
| 100W 6 10 11 17 |
| ماژول از طریق قطعکنندههای مدار LSS 150W 4 6 6 10 |
| 200W 3 5 6 8 |
| سیستم فوتومتری |
| LED ها: SMD2835 (1W) |
|
CCT (دمای رنگ همبسته): CCT تکی (3000K | 4000K | 5000K | 5700K |6500K)
3CCT اختیاری (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K برای انتخاب)
|
| CRI (شاخص رندر رنگ): >80Ra برای استاندارد (>90Ra برای CRI بالاتر موجود) |
| ایمنی فوتوبیولوژیکی: RG0 (معاف از خطر) |
| EEC (کلاس بهرهوری انرژی): A++ |
| SDCM (انحراف استاندارد تطبیق رنگ): 5 (SDCM<3 اختیاری) |
|
UGR (4H, 8H) : 33.9 (Cross)
33.9 (طولی)
|
| زاویه پرتو: 60 درجه | 90 درجه | 120 درجه اختیاری |
| میانگین طول عمر مفید لامپ: 56000 ساعت (L80B10) |
| نگهداری لومن در e.o.l. >70% |
| بهرهوری نوری: 150LPW (PROLine) | 170LPW (PRIMELine) | 190LPW (ULTRALine) اختیاری |
| توان نامی: 100W DIP(60/80W/100W) 150W DIP(100W/120W/150W) 200W DIP(120W/150W/200W) |
| (PRO) حداکثر 15000lm حداکثر 22500lm حداکثر 30000lm |
|
لومن تحویل داده شده
@ 5000K, CRl>80 (PRIME) حداکثر 17000lm حداکثر 25500lm حداکثر 34000lm
|
| (ULTRA) حداکثر 19000lm حداکثر 28500lm حداکثر 38000lm |
| شرایط عملیات |
| دمای عملیاتی / رطوبت: -30~ +60 درجه سانتیگراد (-22 درجه فارنهایت ~ 140 درجه فارنهایت) / 5~85% RH، بدون تراکم |
| دمای نگهداری / رطوبت: -30~ +80 درجه سانتیگراد (-22 درجه فارنهایت ~ 176 درجه فارنهایت) / 5~85% RH، بدون تراکم |
| متوسط زمان مفید LED L80B10: 100.000H |
| طول عمر اسمی نامی (Tp<70 درجه سانتیگراد): تا 100000H |
| MTBF درایور: 198000H، MIL-HDBK-217F (25 درجه سانتیگراد) |
| مقاوم در برابر لرزش: 10~500Hz، 5G 12min / 1cycle، دوره 72min. هر کدام در امتداد محورهای X، Y، Z |
| نویز صوتی: 25dB (فاصله 30 سانتیمتر، عملکرد عادی) |
| ضمانت: 5 سال (قابل تمدید تا 7 سال) |
| گواهینامهها |
| گواهی جهانی: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| دستورالعملهای امنیتی: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| دستورالعملهای EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| دستورالعملهای دیگر: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
* تحمل شار نوری، تحمل توان و تحمل دمای رنگ ±5٪، 5000K و CRl>80.
* پرتو روشنایی، توزیع شدت نور و راندمان نور مطابق با استاندارد EN ISO 17025:2005 برای سری استاندارد EN13032 و استاندارد LM-79 بررسی شد.
* اطلاعات محصول بهروز و شرایط گارانتی عمومی در وبسایت ما موجود است www.DUALRAYS.com
* اطلاعات دقیق در مورد شار نوری و توان برای شاخصهای فردی در برگه اطلاعات محصول نشان داده شده است.
* مقادیر ممکن است به دلیل دستهبندی LED تغییر کنند.
* پارامترهای موجود در برگه اطلاعات برای Ta=25 درجه سانتیگراد، بر اساس 4000K/80Ra، 10٪ راندمان بالاتر با 70Ra داده شده است
1. ابتدا لامپ را خاموش کنید.
2. با دست، پوشش IP65 را با دقت بردارید.
3. سوئیچ کشویی را با دست به تنظیمات دلخواه تنظیم کنید - از هیچ ابزار فلزی استفاده نکنید.
4. پوشش IP65 را در جای خود قرار دهید.
5. لامپ را روشن کنید.

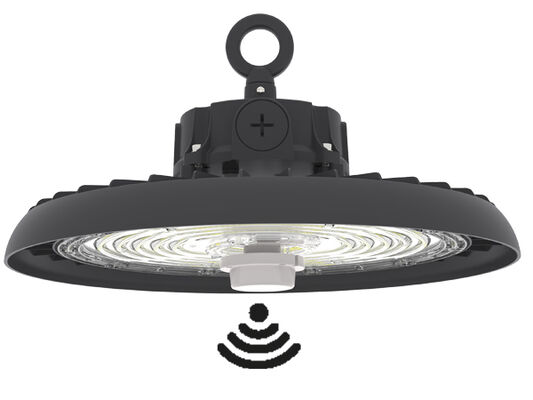

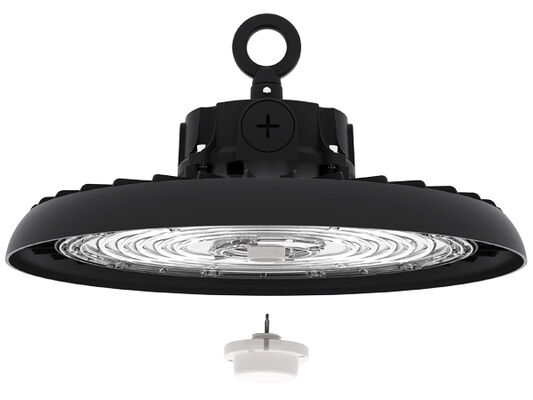

پوشش را بردارید. اتصال دستگاه حسگر. تمام شد.
بستن / محکم کردن حلقه. اتصال قلاب/حلقه.
بستن براکت به لامپ. نصب سطحی / سقفی.
برق را خاموش کنید، سیم AC را وصل کنید.
اتصال کمنور کردن (با درایور قابل کمنور کردن)
1. سازگار با کمنور کردن 0-10 ولت.
2. سیمها را مطابق نمودار بالا وصل کنید.
| توان/وات جعبه داخلی کارتن بیرونی QTY”/CTN واحد N.W G.W/کارتن |
| 100 260x260x150mm 790x273x282mm 5PCS 2.3Kg 14.2Kg |
| 150 300x300x150mm 790x313x322mm 5PCS 2.5Kg 14.6Kg |
| 150 350x350x150mm 790x363x372mm 5PCS 2.8Kg 15.2Kg |
لطفاً قبل از نصب تمام دستورالعملهای زیر را بخوانید:
* برای جلوگیری از برقگرفتگی، لطفاً اطمینان حاصل کنید که منبع تغذیه قبل از نصب خاموش است.
* لامپ باید توسط یک برقکار یا تکنسین واجد شرایط مطابق با کد ملی برق و کدهای محلی مربوطه نصب و راهاندازی شود.
* لامپ را با دقت باز کنید و بررسی کنید، هرگونه آسیب را گزارش دهید و تمام مواد بستهبندی را ذخیره کنید اگر هر قسمتی از محصول در حین حمل و نقل آسیب دیده است.
* اگر لامپ آسیب دیده است، از آن استفاده نکنید!
بیانیه:
مطابق با استاندارد بینالمللی لامپ LED، در اینجا DUALRAYS رسماً ادعا میکند که محصولات سری DUALRAYS LED Highbay Light (UFO Highbay) فقط مجاز به استفاده در محیطهای خنثی داخلی یا نیمهبیرونی هستند. در همین حال DUALRAYS گارانتی کامل محصولات را وعده میدهد.
هرگونه کاربرد محیطی شدید از جمله دمای بالا/پایین، رطوبت بالا، شوری بالا، آمونیاک بالا و غیره بدون تأیید رسمی از سازنده مجاز نیست. اگر هرگونه سوء استفاده رخ دهد، سیاست گارانتی دیگر تضمین نمیشود.
