ماژول نوری با قابلیت تعویض DIP با سرعت 75 وات RM5 یونیورسال، سیستم ترانک T5/T8 موجود خود را با زاویه پرتو 30°/60°/90°/110°/دوبل 25°/25°L/25°R تغییر دهید.

جزئیات محصول:

محل منبع:	شنژن، چین
نام تجاری:	DUALRAYS/OEM/ODM/OBM Optional
گواهی:	CE,RoHS,LM79,LM80,TUV/GS,SAA,RCM,CB and D-Mark Available
شماره مدل:	DR-RM075D-NN8XX-05WH-PEEUXX01
سند:	DUALRAYS LIGHTING Catalogue...26.pdf

پرداخت:

مقدار حداقل تعداد سفارش:	9 عدد
قیمت:	Please inquiry for laterst price
جزئیات بسته بندی:	بسته Netural/OEM و ODM بسته موجود است
زمان تحویل:	5-15 روز کاری
شرایط پرداخت:	L/C، T/T، وسترن یونیون
قابلیت ارائه:	50000 عدد در ماه

مخاطب

توضیحات محصول جزئیات

گارانتی:	5 سال (قابل تمدید تا 7 سال)	قدرت امتیازی:	75 وات DIP (25 تا 75 وات)
زاویه پرتو:	30°/60°/90°/110°/دوبل 25°/25° L/25° R اختیاری	CCT:	3000 هزار \| 4000 هزار \| 5000 هزار \| 5700K \|6500K اختیاری یا 3CCT
CRI:	> 80	تعویض:	2*80 وات
مصالح مسکن:	آلومینیوم اکسترود شده طبق استاندارد EN755
برجسته کردن:	ماژول LED 75 وات قابل تنظیم با سوئیچ DIP , ماژول نور جهانی T5/T8 رتروفیت , رتروفیت LED با زاویه پرتو قابل تنظیم

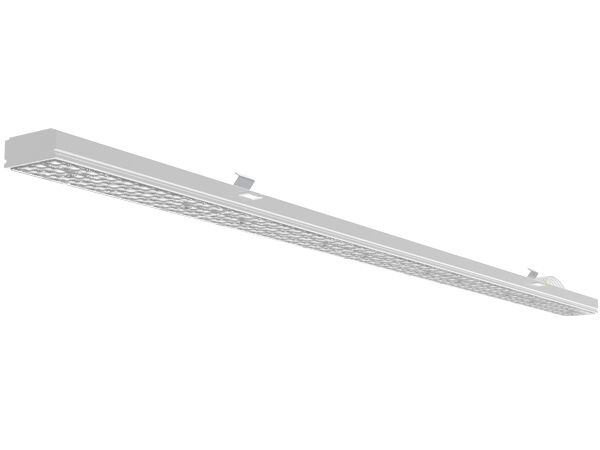

ماژول نوری خطی LED قابل تنظیم با سوئیچ DIP 75 وات Click-fast RM5، سیستم ترانکینگ T5/T8 موجود شما را با زاویه پرتو 30 درجه/60 درجه/90 درجه/110 درجه/دوگانه 25 درجه/25 درجه چپ/25 درجه راست اختیاری

ماژول رتروفیت خطی RM5 برای جایگزینی لامپ‌های فلورسنت T5/T8 موجود در سیستم‌های ریلی توسعه یافته است.

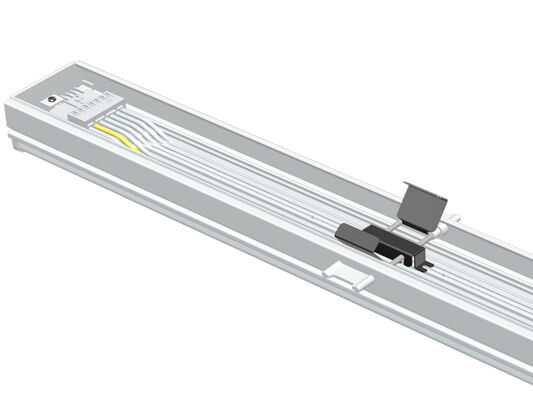

برای لامپ‌های فلورسنت معمولی، سیم‌های اصلی در ریل ترانکینگ را می‌توان جدا کرد و کابل اتصال داخلی ماژول از طریق کانکتورهای WAGO طراحی شده است.
کانکتورها.
این محصول با تقریباً تمام سیستم‌های ریل ترانکینگ نصب شده در 25 سال گذشته کار می‌کند و راه‌حل رتروفیت ایده‌آلی برای جایگزینی لامپ‌های فلورسنت قدیمی 2x36 وات، 1x58 وات و 2x58 وات T5/T8 با و بدون رفلکتور است.
نصب سریع، جایگزینی آسان با سیستم ترانکینگ موجود بدون نیاز به ابزار در عرض 40 ثانیه.
هیچ گونه تغییر فیزیکی در سیستم ترانکینگ موجود لازم نیست، فقط وصل کنید و استفاده کنید.

ویژگی‌های کلیدی و مشخصات

LEDهای SMD2835 با روشنایی بالا 0.5 وات 75 لومن درایور TRIDONIC/PHILIPS/BOKE با قابلیت تنظیم DIP؛
سازگار با 95% سیستم‌های ترانکینگ پیشرو نصب شده در 25 سال گذشته؛
راه‌حل رتروفیت ایده‌آل برای جایگزینی لامپ فلورسنت T5/T8 2x36 وات، 1x58 وات و 2x58 وات یا لامپ LED با و بدون رفلکتور؛
اپتیک‌های 30/60/90/110/دوگانه 25/25 چپ/25 راست، 120 (با پوشش PC) اختیاری؛
محافظت IP40/IK08؛
هیچ گونه تغییر فیزیکی در سیستم ترانکینگ موجود لازم نیست؛
زنجیر ایمنی برای صرفه‌جویی در هزینه نیروی کار و تضمین ایمنی مضاعف رزرو شده است؛
کنترل هوشمند متنوع: 1-10 ولت، DALI، سنسور حرکت، سنسور نور روز، زیگبی و اضطراری؛
تک فاز (L/N/E) یا سه فاز (L1/L2/L3/N/FG) اختیاری؛
طول عمر L80/B10 @ 58,000 ساعت؛
سفارشی‌سازی برای پروژه‌های خاص موجود است؛

گزینه‌های موجود

درایور: درایور غیر SELV TRIDONIC / PHILIPS / BOKE
کنترل‌ها و دیمینگ: 1-10 ولت، DALI، سنسور حرکت، سنسور نور روز، زیگبی و اضطراری
زاویه پرتو: اپتیک‌های 30/60/90/110/دوگانه 25/25 چپ/25 راست، 120 (با پوشش PC) اختیاری
تک فاز (L/N/E) یا سه فاز (L1/L2/L3/N/FG) اختیاری؛

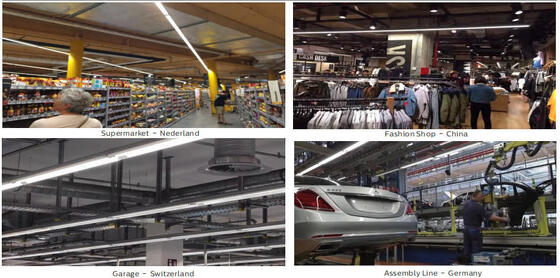

کاربردهای پیشنهادی

فروشگاه‌های بزرگ خرده‌فروشی؛
سالن‌های صنعتی؛
فضاهای انبار؛
سالن‌های کارخانه؛
سایر کاربردهای نیمه صنعتی؛

مشخصات فنی

سیستم عمومی

جنس بدنه	آلومینیوم اکسترود شده مطابق با استاندارد EN755

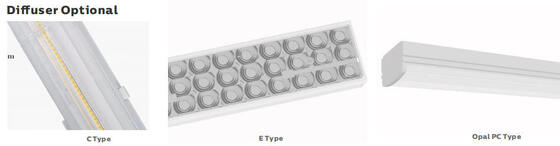

جنس دیفیوزر	PC/PMMA اکسترود شده مطابق با استاندارد UNE-EN ISO 21305-1:2020، فیلتر UV شرطی (IK10)
رنگ بدنه	سفید (RAL9016)، رنگ‌های دیگر اختیاری
کنترل گروهی	سوئیچ سه فاز اختیاری، L1 /L2 /L3 را می‌توان با سوئیچ DIP تغییر داد
اتلاف حرارت LED	از طریق بدنه لامپ آلومینیومی بدون پره 6063، بدون سیالات رسانا. اتلاف همرفت غیرفعال که تماس حرارتی با ماژول‌های LED را از طریق خمیر لحیم بدون سرب با رسانایی بالا تضمین می‌کند.
نوع لامپ	LED قابل تعویض
خروجی نور	مستقیم
ارتفاع نصب پیشنهادی	2 - 12 متر
نگهداری	درایور / لنز باز / بسته با پیچ
درایور	جریان ثابت با توان قابل تنظیم از طریق سوئیچ DIP، تعبیه شده در لامپ، از قبل سیم‌کشی شده
کنترل دیمینگ	روشن/خاموش \| دیمینگ 1-10 ولت \| DALI-2 \| مش \| زیگبی \| کاسامبی
درجه حفاظت IP	IP40
درجه حفاظت IK	IK08
کلاس حفاظتی	کلاس I
سیم داغ	850 درجه سانتیگراد (زیر 30 ثانیه)
ورودی کابل	H05RN-F 32.5mm2 \| H05RN-F 52.5mm2 (حداکثر مقطع 4.0mm2)
نصب	جایگزینی مستقیم
عملکرد هوشمند	اضطراری

سیستم الکتریکی

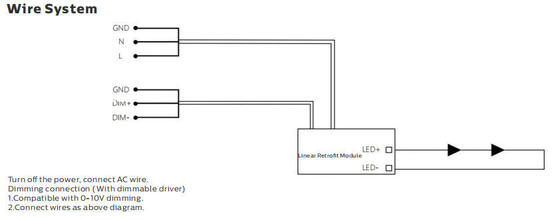

سیم‌کشی از طریق	3x2.5mm2/5x2.5mm2 + سیم دیمینگ 2x1.5 mm2 به عنوان استاندارد
ولتاژ اصلی	220~240 ولت متناوب/ 50/60 هرتز، 180-264 ولت جریان مستقیم
ضریب توان (PF)	≥0.93
اعوجاج هارمونیک کل (THD)	کمتر از 10%
نوع خروجی	غیر SELV (غیر ایزوله)
ضریب سوسو زدن	کمتر از 1%
اندازه‌گیری دید استروبوسکوپیک (SVM)	کمتر از 0.4
قابلیت درک اثرات استروبوسکوپیک (Pst)	کمتر از 1
اتصال ترمینال	سیم‌کشی لوپ-تراو شامل، کانکتور WAGO 5/7 پین

توان لامپ‌ها	B10A	B16A	C10A	C16A
75 وات	18	29	26	42

سیستم فتومتری

LEDها	SMD2835 (0.5 وات)
CCT (دمای رنگ همبسته)	تک CCT (3000K \| 4000K \| 5000K \| 5700K \| 6500K) سه CCT اختیاری (3000-4000-5000K \| 3000-4500-6000K \| 4000-5000-6000K برای انتخاب)
CRI (شاخص نمود رنگ)	>80Ra برای استاندارد (>90Ra برای CRI بالاتر موجود است)
ایمنی فتوبیولوژیکی	RG0 (بدون ریسک)
EEC (کلاس بهره‌وری انرژی)	A++
SDCM (انحراف معیار تطابق رنگ)	کمتر از 5 (SDCMکمتر از 3 اختیاری)
UGR (4H, 8H)	24.9 (عرضی) 23.4 (طولی)

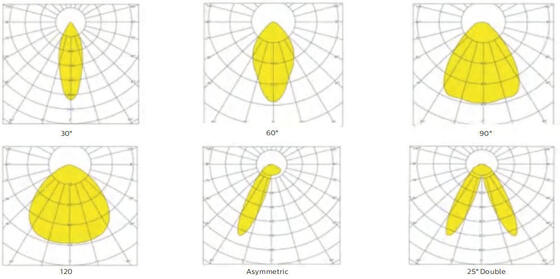

زاویه پرتو	30 درجه \| 60 درجه \| 90 درجه \| 120 درجه \| نامتقارن 25 درجه چپ \| نامتقارن 25 درجه راست \| دوگانه 25 درجه
میانگین عمر مفید لامپ	100,000 ساعت (L80B10)
حفظ شار نوری در پایان عمر	>70%
راندمان نوری	160LPW (PROLine) اختیاری

محصول	ماژول رتروفیت LED خطی RM
توان نامی	75 وات DIP (25~75 وات)
لومن تحویل داده شده @ 5000K، CRI>80 (PRO)	حداکثر 12,000 لومن

شرایط عملیاتی

دمای عملیاتی / رطوبت	-20 تا +50 درجه سانتیگراد (-4 درجه فارنهایت تا 122 درجه فارنهایت) / 5~85% RH، بدون میعان
دمای ذخیره‌سازی / رطوبت	-40 تا +60 درجه سانتیگراد (-40 درجه فارنهایت تا 140 درجه فارنهایت) / 5~85% RH، بدون میعان
میانگین عمر مفید LED L90B10	≥0.96
عمر نامی نامی (Tp<70 درجه سانتیگراد)	تا 100,000 ساعت
MTBF درایور	500,000 ساعت، MIL-HDBK-217F (25 درجه سانتیگراد)
مقاوم در برابر لرزش	10~500 هرتز، 5G 12 دقیقه / 1 چرخه، دوره 72 دقیقه. هر کدام در امتداد محورهای X، Y، Z
نویز صوتی	کمتر از 25 دسی بل (فاصله 30 سانتی‌متر، عملکرد عادی)
گارانتی	5 سال (قابل تمدید تا 7 سال)

گواهینامه‌ها

گواهینامه جهانی	ENEC \| CE \| RoHS \| D-mark \| لیست شده KEMA-KEUR، SAA \| C-Tick \| RCM \| CB \| ETL/CETL \| DLC Premium
دستورالعمل‌های ایمنی	EN 60598-1 \| EN 60598-2-3 \| EN 62493 \| IEC 62471
دستورالعمل‌های EMC	EN 55015 \| EN 61547 \| EN 61000-3-2 \| EN 61000-3-3 \| EN 61347-2-13 \| EN 61347-1 \| EN 62384
سایر دستورالعمل‌ها	IEC 62262 \| EN 13032-4 \| EN 62717 \| EN 6272-1 \| EN6272-2-1 \| EN 61643-11

* تلرانس شار نوری، تلرانس توان و تلرانس دمای رنگ ±5%، 5000K و CRI>80.
* پرتو نور، توزیع شدت نور و راندمان نور مطابق با استاندارد EN ISO 17025:2005 برای سری استاندارد EN13032 و استاندارد LM-79 بررسی شده است.
* اطلاعات به‌روز محصول و شرایط گارانتی عمومی در وب‌سایت ما www.DUALRAYS.com موجود است.
* اطلاعات دقیق در مورد شار نوری و توان برای شاخص‌های فردی ذکر شده در برگه اطلاعات محصول.
* مقادیر ممکن است به دلیل دسته‌بندی LED تغییر کنند.
* پارامترهای موجود در برگه اطلاعات برای Ta=25 درجه سانتیگراد، بر اساس 4000K/80Ra، 10% راندمان بالاتر با 70Ra ارائه شده است.

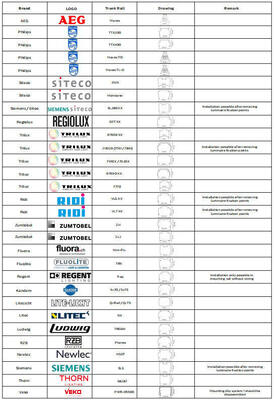

لیست سیستم‌های سازگار

روش‌های نصب

مشخصات بسته‌بندی

محصول	جعبه داخلی	کارتن خارجی	تعداد در کارتن	وزن خالص واحد	وزن ناخالص / کارتن
ماژول رتروفیت LED خطی	هیچ	1500x270x320 میلی‌متر	8 عدد	2.3 کیلوگرم	21.8 کیلوگرم

دستورالعمل نصب و ایمنی

برای جلوگیری از شوک الکتریکی، اطمینان حاصل کنید که منبع تغذیه قبل از نصب خاموش است.
لامپ باید توسط برقکار یا تکنسین واجد شرایط مطابق با کد ملی برق و کدهای محلی مربوطه نصب و راه‌اندازی شود.
لامپ را باز کرده و با دقت بررسی کنید، هرگونه آسیب را گزارش دهید و در صورت آسیب دیدن بخشی از آن در حین حمل و نقل، تمام مواد بسته‌بندی را نگه دارید.
اگر لامپ آسیب دیده است، از آن استفاده نکنید!

بیانیه سازنده

طبق استاندارد بین‌المللی لامپ‌های LED، DUALRAYS به طور رسمی اعلام می‌کند که محصولات سری لامپ خطی LED DUALRAYS (ماژول رتروفیت خطی) فقط مجاز به استفاده در محیط‌های داخلی یا نیمه بیرونی خنثی هستند. DUALRAYS گارانتی کامل محصولات را تضمین می‌کند. هرگونه استفاده در محیط‌های شدید از جمله دماهای بالا/پایین، رطوبت بالا، شوری بالا، آمونیاک بالا و غیره بدون تأیید رسمی از سازنده مجاز نیست. در صورت بروز هرگونه استفاده نادرست، سیاست گارانتی دیگر تضمین نمی‌شود.

قابلیت‌های شرکت

تیم حرفه‌ای:بیش از 15 سال تجربه، کارخانه اختصاصی، بیش از 10 مهندس، ظرفیت تولید قوی و سیستم مدیریت QC
برند قابل اعتماد:همکاری پایدار بلندمدت با مشتریان اروپایی برقرار شده، انبار در هلند برای خدمات بهتر
شبیه‌سازی DIALux:تیم مهندسی ما خدمات شبیه‌سازی را بر اساس پارامترهای کاربردی شما ارائه می‌دهد
استانداردهای کیفیت:تمام لامپ‌های LED مطابق با استانداردهای CE، RoHS با گواهینامه‌های TUV، ENEC، VDE، SAA، C-Tick، LM79، LM80 هستند

اطلاعات حمل و نقل

برای سفارشات کوچک، حمل و نقل سریع توصیه می‌شود. برای سفارشات عمده، حمل و نقل دریایی یا ریلی (مقصد اروپا) مقرون به صرفه‌ترین است اما زمان بیشتری می‌برد. برای سفارشات فوری، ما حمل و نقل هوایی به فرودگاه به علاوه تحویل توسط شریک حمل و نقل ما را پیشنهاد می‌کنیم.

سوالات متداول

سوال 1: گارانتی لامپ لوله‌ای LED TB7 چیست؟

پاسخ: 5 سال گارانتی. اگر در طول این دوره مشکلات کیفیتی از جانب ما رخ دهد، هزینه‌های حمل و نقل و تعویض را پوشش خواهیم داد.

سوال 2: چه روش‌های پرداختی را قبول می‌کنید؟

پاسخ: ما روش‌های پرداخت متعددی از جمله وسترن یونیون، پی‌پال، T/T، L/C را قبول می‌کنیم. پرداخت استاندارد برای سفارشات عمده T/T است: 30% پیش پرداخت، 70% مانده قبل از حمل و نقل. اطلاعات بانکی در PI ارائه شده است.

سوال 3: CRI چیست؟

پاسخ: CRI (شاخص نمود رنگ) نشان می‌دهد که رنگ‌ها در زیر نور چقدر دقیق ظاهر می‌شوند. CRI بالاتر دقت رنگ بهتری را با هزینه بالاتر ارائه می‌دهد. CRI استاندارد >80Ra است، با 90Ra که با هزینه بالاتر موجود است.

سوال 4: آیا می‌توانم فقط بدنه را جداگانه بخرم؟

پاسخ: ما فقط لامپ‌های کامل را عرضه می‌کنیم، اما گزینه‌های SKD/CKD (نیمه مونتاژ/کاملاً مونتاژ نشده) موجود است.

سوال 5: آیا هزینه حمل و نقل ارزان برای واردات به کشور ما وجود دارد؟

پاسخ: برای سفارشات کوچک، حمل و نقل سریع توصیه می‌شود. برای سفارشات عمده، حمل و نقل دریایی یا ریلی (مقصد اروپا) مقرون به صرفه‌ترین است. برای سفارشات فوری، حمل و نقل هوایی به فرودگاه به علاوه خدمات تحویل پیشنهاد می‌شود.

سوال 6: آیا در صورت داشتن موقعیت بازار خودمان می‌توانیم پشتیبانی دریافت کنیم؟

پاسخ: لطفاً الزامات دقیق بازار خود را به ما اطلاع دهید. ما بحث و پیشنهادهای مفیدی را برای یافتن بهترین راه‌حل برای شما ارائه خواهیم داد.

سوال 7: چه عملکردهای دیمینگ موجود است؟

پاسخ: دیمینگ DALI، PIR، 1-10V موجود است. سنسور نور روز داخلی برای گزینه‌های کنترل هوشمند موجود است.

سوال 8: کاربردهای لامپ لوله‌ای LED TB7 شما چیست؟

پاسخ: کاربردها شامل: جایگزینی برای NCF فلورسنت؛ کارخانه‌های فرآوری مواد غذایی؛ تأسیسات شیمیایی؛ انبارهای دامداری؛ کارواش‌ها؛ مکان‌های داخلی و خارجی.
