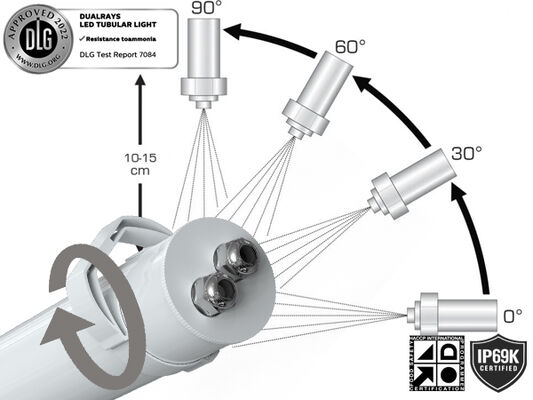

گزینه ها: در برابر فشار آب 100 بار (1450psi) و دمای 80 درجه سانتیگراد;

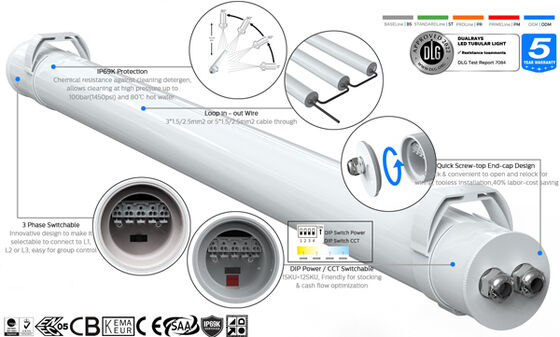

گزینه ها: طراحی دستگیره انتهایی، سریع و راحت برای باز و قفل مجدد برای سیم کشی، که باعث بهبود چشمگیر راندمان و صرفه جویی در هزینه های نیروی کار می شود;
گزینه ها: IP69K PMMA IK06 ضد آمونیاک/UV /PC IK10 محافظت در برابر اشعه ماوراء بنفش;;
گزینه ها: زاویه پرتو 120 درجه / 200 درجه / 280 درجه اختیاری;
گزینه ها: اتصال سیم کشی تکی یا دوتایی اختیاری;
TUV, ENEC, VDE, SAA,C-Tick, LM79,LM80 برای محصولات پیشرو فهرست شده است.نصب های متعدد: آویز، نصب دیواری، نگهدارنده مغناطیسی;
گزینه ها: کنترل های هوشمند مختلف: 1-10 ولت، DALI، سنسور حرکت، سنسور نور روز، Zigbee و اضطراری;
گزینه ها: 3 CCT اختیاری (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);

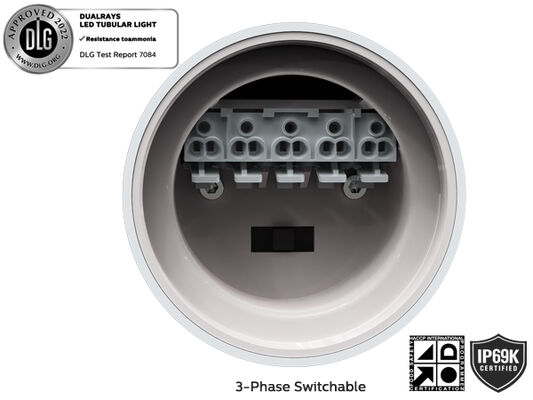

گزینه ها: تک فاز (L/N/E) یا سه فاز (L1/L2/L3/N/FG) اختیاری;
گزینه ها: بدون UV یا IR و کاملاً عاری از جیوه;
گزینه ها: L80/B10 @ 65.000h;
گزینه ها: سفارشی سازی برای پروژه های خاص پشتیبانی می شود;
گزینه ها: > درایور: درایور / TRIDONIC /BOKE Non-SELV با فناوری DIP اختیاری.
> 3 CCT اختیاری (A: 3000-4000-5000K; B: 3000-4500-6000K; C: 4000-5000-6000K);

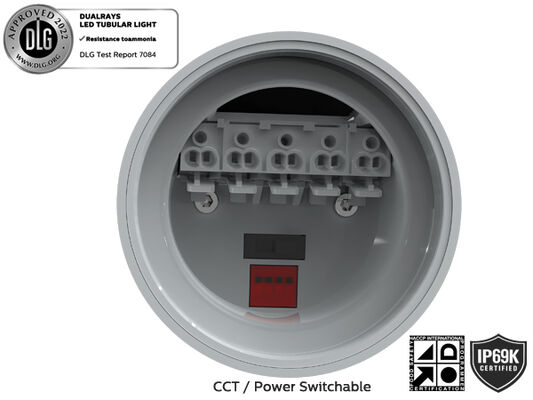

> DIP سوئیچینگ قدرت;
> کنترل ها و کم نور: 1-10 ولت، DALI، سنسور حرکت، سنسور نور روز، Zigbee و اضطراری;
> زاویه پرتو 120 درجه / 200 درجه / 280 درجه اختیاری;
> نصب: آویز، نصب دیواری، نگهدارنده مغناطیسی;
> مواد: PC/PMMA اختیاری;
> جایگزینی برای NCF فلورسنت;

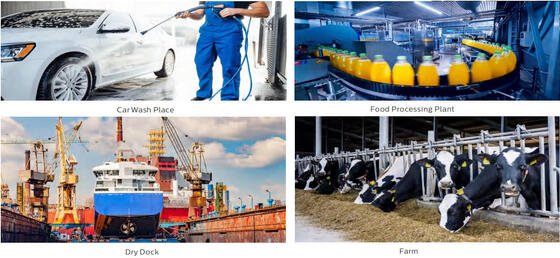

> کارخانه فرآوری مواد غذایی;
> تاسیسات شیمیایی;
> انبار پایدار حیوانات;
> محل شستشوی ماشین;
> مکان های بیرونی و داخلی;
برای اطلاعات بیشتر با ما تماس بگیرید، از وب سایت رسمی ما دیدن کنید
www.DUALRAYS.com
| 1200 4ft/1200 1223 78 |
| 1500 5ft/1500 1523 78 |
| سیستم عمومی |
| جنس بدنه: اکسترود شده PC/PMMA مطابق با استاندارد UNE-EN ISO 21305-1:2020، فیلتر UV مشروط (IK10) |
| جنس دیفیوزر: اکسترود شده PC/PMMA مطابق با استاندارد UNE-EN ISO 21305-1:2020، فیلتر UV مشروط (IK10) |
| رنگ بدنه: سفید (RAL9016)، رنگ های دیگر اختیاری |
| واشرهای آب بندی: فوم سیلیکونی |
| اتلاف حرارت LED: از طریق بدنه چراغ 6063 AL بدون باله، بدون مایعات رسانا. اتلاف همرفت غیرفعال |
|
اطمینان از تماس حرارتی با ماژول های LED از طریق خمیر لحیم بدون سرب با هدایت بالا |
ضد تراکم: شیر تعادل فشار برای اطمینان از آزاد شدن رطوبت، جلوگیری از تراکم و حفظ محکم بودن IP چراغ
پایان: به صورت الکترواستاتیکی در کوره اسپری و تصعید می شود. مقاوم در برابر خوردگی |
| ارتفاع نصب توصیه شده: 2 - 8 متر |
| نگهداری: درپوش انتهایی با پیچ سریع برای نصب آسان |
| درایور: جریان ثابت با قدرت اختیاری قابل تنظیم از طریق سوئیچ DIP، تعبیه شده در چراغ، سیم کشی شده |
| کنترل کم نور: روشن-خاموش | کم نور 1-10 ولت | DALI-2 | مش | Zigbee | Casambi |
| IP (درجه حفاظت از نفوذ): IP67 / IP69K |
| IK (مقاومت در برابر ضربه): IK10 |
| کلاس حفاظتی: کلاس Ⅰ |
| سیم درخشان: 850 درجه سانتیگراد (زیر 30 ثانیه) |

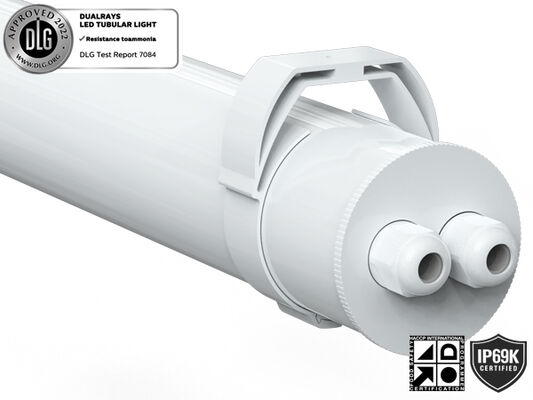

| غده کابل: غده کابل M20 (غده کابل نایلون یا SS304/316 اختیاری) |
| نصب: نصب سقفی | آویز | نصب مغناطیسی | نصب دیواری قابل چرخش |
| عملکرد هوشمند: سنسور PIR | سنسور مایکروویو | اضطراری |
| سیستم الکتریکی |
| سیم کشی از طریق: 3*1.5mm2 | 5*1.5mm2 | 3*2.5mm2 | 5*2.5mm2 سیم ها برای گزینه |
| ولتاژ اصلی: 220~240VAC/ 50/60Hz، 180-264VDC |
| ضریب توان (PF): ≥0.96 |
| اعوجاج هارمونیک کل (THD): ＜10% |
| نوع خروجی: غیر SELV (غیر ایزوله) |
| ضریب سوسو زدن: ＜1% |
| اندازه گیری دید استروبوسکوپی (SVM): ＜0.4 |
| قابلیت درک اثرات استروبوسکوپی (Pst): ＜1 |
| اتصال ترمینال: درپوش انتهایی با پیچ سریع برای سیم کشی آسان |
| چراغ ها قدرت B10A B16A C10A C16A |
| 20 وات 70 110 98 158 |
| 30 وات 46 74 66 104 |
| ماژول از طریق قطع کننده مدار LSS 40 وات 35 55 49 78 |
| 50 وات 28 44 39 62 |
| 60 وات 23 37 34 52 |
| سیستم فوتومتری |
| LED ها: SMD2835 (1W) |
| CCT (دمای رنگ همبسته): CCT تک (3000K | 4000K | 5000K | 5700K |6500K) |
| 3 CCT اختیاری (3000-4000-5000K | 3000-4500-6000K | 4000-5000-6000K برای انتخاب) |
|
CRI (شاخص رندر رنگ): >80Ra برای استاندارد (>90Ra برای CRI بالاتر موجود)
ایمنی فوتوبیولوژیکی: RG0 (معاف از خطر)
|
| EEC (کلاس بهره وری انرژی): A++ |
| SDCM (انحراف استاندارد تطبیق رنگ): ＜5 (SDCM |
| <3 اختیاری) |
| UGR (4H, 8H) : 24.9 (متقاطع)23.4 (طولی) |
|
زاویه پرتو: 120 درجه | 280 درجه | 360 درجه اختیاری
متوسط طول عمر مفید چراغ: 63000 ساعت (L80B10)
|
| نگهداری لومن در e.o.l. >70% |
| بهره نوری: 130LPW (PROLine) | 160LPW (PRIMELine) اختیاری |
| طول 2FT/600mm 4FT/1200mm 5FT/1500mm |
| توان نامی: 20 وات 30 وات 30 وات 40 وات 42 وات DIP(20~42W) 40 وات 60 وات 62 وات DIP(30~62W) |
| (PRO) 2.600lm 3.900lm 3.900lm 5.200lm حداکثر 5.460lm 5.200lm 7.800lm حداکثر 8.060lm |
| لومن تحویل داده شده |
|
@ 5000K, CRl>80 (PRIME) 3.200lm 4.800lm 4.800lm 6.400lm حداکثر 6.720lm 6.400lm 9.600lm حداکثر 9.920lm |
شرایط عملیاتی
دمای عملیاتی / رطوبت: -20~ +60 درجه سانتیگراد (-4 درجه فارنهایت ~ 140 درجه فارنهایت) / 5~85% RH، بدون تراکم |
| دمای نگهداری / رطوبت: -40~ +80 درجه سانتیگراد (-40 درجه فارنهایت ~ 176 درجه فارنهایت) / 5~85% RH، بدون تراکم |
| متوسط زمان مفید LED L90B10: ≥0.96 |
| طول عمر اسمی نامی (Tp |
| <70 درجه سانتیگراد): تا 100000 ساعت |
| درایور MTBF: 500000H,MIL-HDBK-217F(25 درجه سانتیگراد)مقاوم در برابر لرزش: 10~500Hz,5G 12min / 1cycle,period for 72min. هر کدام در امتداد محورهای X,Y,Z |
| نویز صوتی: ＜25dB (فاصله 30 سانتی متری، عملکرد عادی) |
| ضمانت: 5 سال (قابل افزایش تا 7 سال) |
| گواهینامه ها |
| گواهی جهانی: ENEC | CE | RoHS | D-mark | KEMA-KEUR Listed, SAA | C-Tick | RCM | CB | ETL/CETL | DLC Premium |
| دستورالعمل های امنیتی: EN 60598-1 | EN 60598-2-3 | EN 62493 | IEC 62471 |
| دستورالعمل های EMC: EN 55015 | EN 61547 | EN 61000-3-2 | EN 61000-3-3 | EN 61347-2-13 | EN 61347-1 | EN 62384 |
| دستورالعمل های دیگر: IEC 62262 | EN 13032-4 | EN 62717 | EN 6272-1 | EN6272-2-1 | EN 61643-11 |
| * تحمل شار نوری، تحمل توان و تحمل دمای رنگ ±5٪، 5000K و CRl>80. |
|
* پرتو نور، توزیع شدت نور و راندمان نور مطابق با استاندارد EN ISO 17025:2005 برای سری استاندارد EN13032 و استاندارد LM-79 بررسی شد. |
* اطلاعات محصول به روز و شرایط گارانتی عمومی در وب سایت ما موجود است www.DUALRAYS.com
* اطلاعات دقیق در مورد شار نوری و توان برای شاخص های فردی در برگه اطلاعات محصول نشان داده شده است.
* مقادیر ممکن است به دلیل باینینگ LED تغییر کنند.
* پارامترهای موجود در برگه اطلاعات برای Ta=25 درجه سانتیگراد، بر اساس 4000K/80Ra، 10٪ راندمان بالاتر با 70Ra داده شده است
نصب سقفی:
سوراخ پیچ مته روی سقف. گیره را با پیچ در سقف ثابت کنید. با دست محکم در چراغ کلیک کنید.

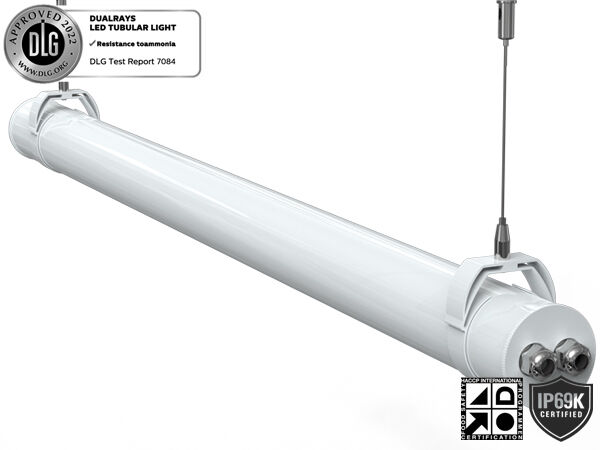

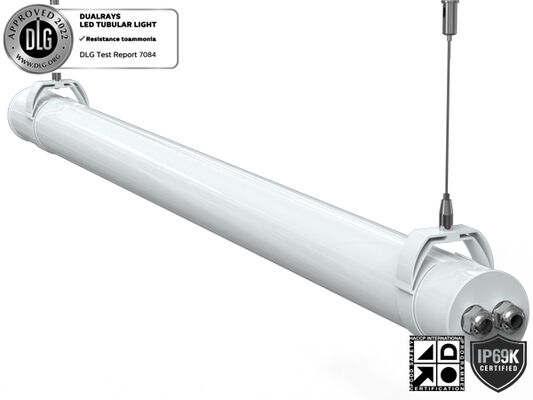

آویز:
سوراخ پیچ مته روی سقف. با دست محکم در چراغ کلیک کنید و قلاب نصب را در سقف ثابت کنید، نصب کنید
سپس طول کیت های آویز را تنظیم کنید. گیره.
نصب سقفی قابل چرخش:
سوراخ پیچ مته روی سقف. با گیره ها در چراغ کلیک کنید. زاویه را در صورت تقاضا بچرخانید.
نصب مغناطیسی:
2 عدد گیره با حلقه های مغناطیسی را بیرون بیاورید. با گیره های مغناطیسی در چراغ کلیک کنید. چراغ را روی فلزی (Fe, Ni, Co) یا
از بسته بندی اجزا. با دست محکم. سطح اشیاء آلیاژی آن در صورت نیاز.
اتصال قابل اتصال:
طول/میلی متر
جعبه داخلی کارتن بیرونی QTY”/CTN واحد N.W G.W/کارتن
| 600 730x100x95mm 745x315x300mm 9PCS 1.3Kg 12.9Kg1200 1330x100x95mm 1345x315x300mm 9PCS 1.9Kg 19.4Kg |
| 1500 1630x100x95mm 1645x315x300mm 9PCS 2.5Kg 25.6Kg |
| لطفاً قبل از نصب تمام دستورالعمل های زیر را بخوانید: |
|
* برای جلوگیری از برق گرفتگی، لطفاً اطمینان حاصل کنید که منبع تغذیه قبل از نصب خاموش است. |
* لامپ باید توسط یک برقکار یا تکنسین واجد شرایط مطابق با کد ملی برق و کدهای محلی مربوطه نصب و راه اندازی شود.
* لامپ را با دقت باز کنید و بررسی کنید، هرگونه آسیب را گزارش دهید و در صورت آسیب دیدن هر قسمتی از محصول در حین حمل و نقل، تمام مواد بسته بندی را ذخیره کنید.
* اگر لامپ آسیب دیده است، از آن استفاده نکنید!
بیانیه:
با توجه به استاندارد بین المللی چراغ LED، در اینجا DUALRAYS رسماً ادعا می کند که محصولات سری DUALRAYS LED Highbay Light (UFO Highbay) فقط مجاز به استفاده در محیط های خنثی داخلی یا نیمه بیرونی هستند. در همین حال DUALRAYS گارانتی کامل محصولات را وعده می دهد.
هرگونه کاربرد محیطی شدید از جمله دمای بالا/پایین، رطوبت بالا، شوری بالا، آمونیاک بالا و غیره بدون تایید رسمی از سازنده مجاز نیست. در صورت بروز هرگونه سوء استفاده، سیاست گارانتی دیگر تضمین نمی شود.
*
حرفه ای
TUV, ENEC, VDE, SAA,C-Tick, LM79,LM80 برای محصولات پیشرو فهرست شده است.>15 سال تجربه، کارخانه خود، >10 تیم مهندس، ظرفیت تولید قدرتمند و سیستم مدیریت QC، ارائه محصول و خدمات با کیفیت خوب;* نام تجاری قابل اعتماد: همکاری پایدار و بلندمدت با مشتریان اروپایی ایجاد کرد، ستایش و اعتماد بالایی به دست آورد و برای خدمات بهتر در هلند انبار دارد;
* شبیه سازی DIALux را ارائه دهید:
TUV, ENEC, VDE, SAA,C-Tick, LM79,LM80 برای محصولات پیشرو فهرست شده است.* تمام چراغ های LED ما با استاندارد CE، RoHS مطابقت دارند.
